西门子S7-1200控制四轴伺服程序案例： 1.内容涵盖伺服，步进点动，回原，相对定位，绝对定位，速度模式控制！特别适合学习伺服和步进的朋友们！PTO伺服轴脉冲定位控制+速度模式控制+扭矩模式； 2.每个功能块可以无数次重复调用，可以建成库，用时调出即可。

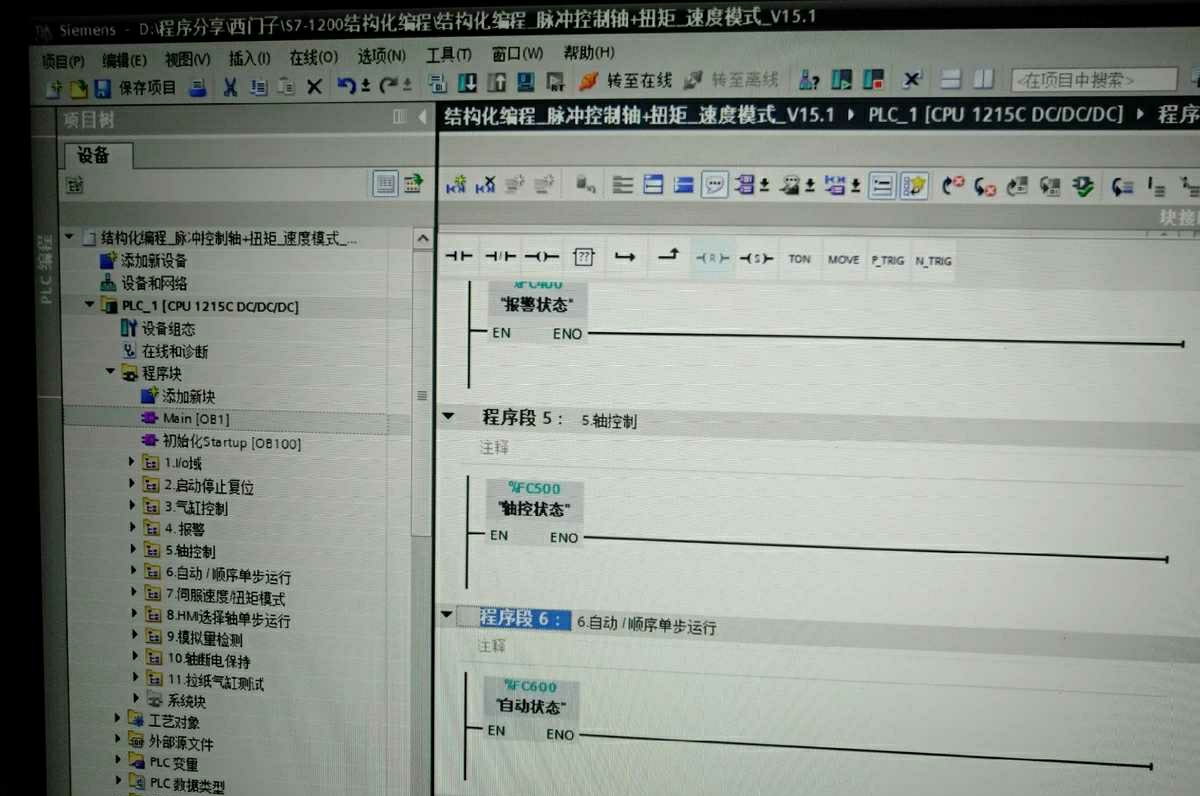

最近在搞西门子S7-1200控制四轴伺服的案例时，发现结构化编程真香。特别是需要同时处理伺服点动、原点回归、定位控制这些常规操作，直接把功能块写成库文件能省下80%的重复劳动。

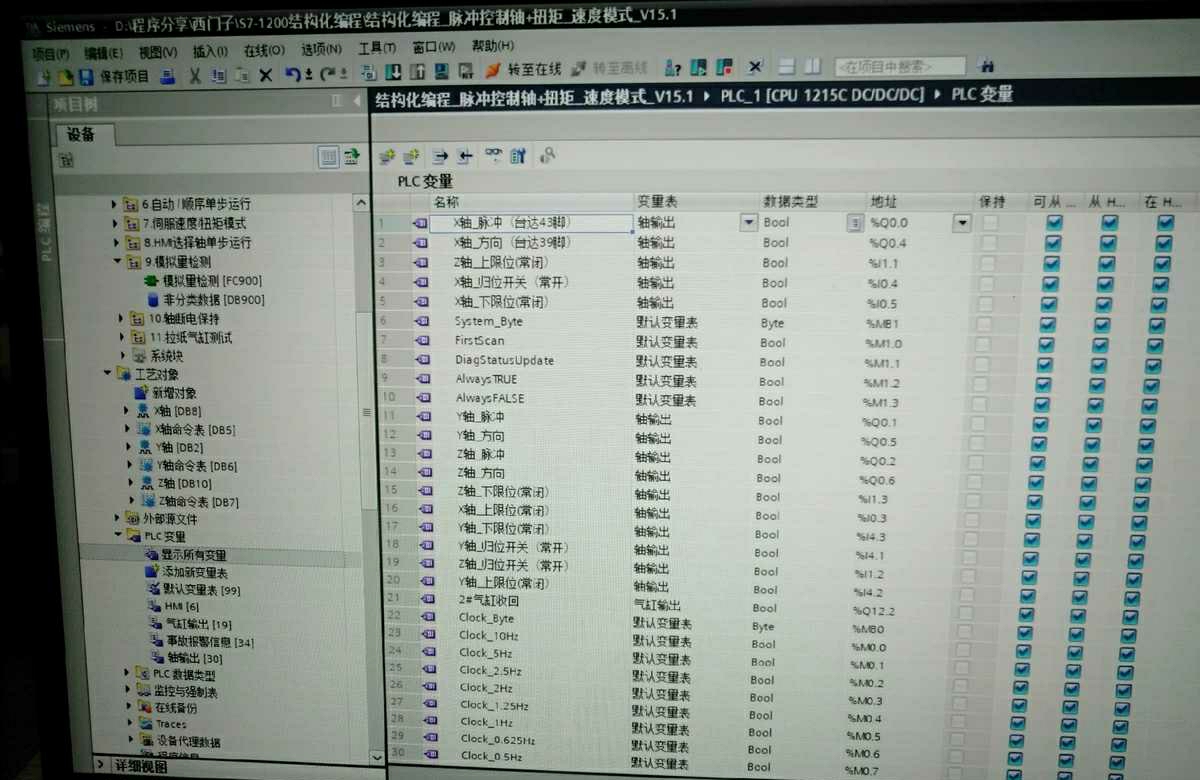

先看伺服轴控制的核心结构体：

TYPE Axis_Config :
STRUCT
    AxisNo : INT;           // 轴号1-4
    PTO_HSOutput : BOOL;    // 高速脉冲输出
    Direction : BOOL;       // 方向信号
    Enable : BOOL;          // 伺服使能
    ActualPos : DINT;       // 实际位置
END_STRUCT
END_TYPE

这结构体就像是给每个轴发了张身份证，调用时直接往功能块里塞对应的参数就行。比如做绝对定位时，直接读取ActualPos就能知道当前走到哪了。

运动控制功能块建议用ST语言写，特别是相对/绝对定位这种需要数学运算的：

FUNCTION_BLOCK FB_AbsoluteMove
VAR_INPUT
    Axis : Axis_Config;
    Position : DINT;
    Velocity : REAL;
END_VAR
// 核心运动指令
MC_Power(Axis:=Axis.AxisNo, Enable:=Axis.Enable);
MC_MoveAbsolute(Axis:=Axis.AxisNo, Position:=Position, Velocity:=Velocity);

重点在MC_MoveAbsolute这个系统函数，它的Velocity参数单位是mm/s，需要提前做好单位换算。调试时发现个坑：如果伺服参数里的电子齿轮比没设置对，这里跑的数值会直接翻车。

速度模式切换用LAD梯形图更直观：

![速度模式切换逻辑]

当VeloMode触发时，通过CTRL_PTO指令切换成连续脉冲输出。注意看RPM参数，这里其实是把转速换算成了脉冲频率，换算公式得写在功能块注释里：

// RPM转Hz公式：(RPM * 电子齿轮分子)/(60 * 电子齿轮分母)

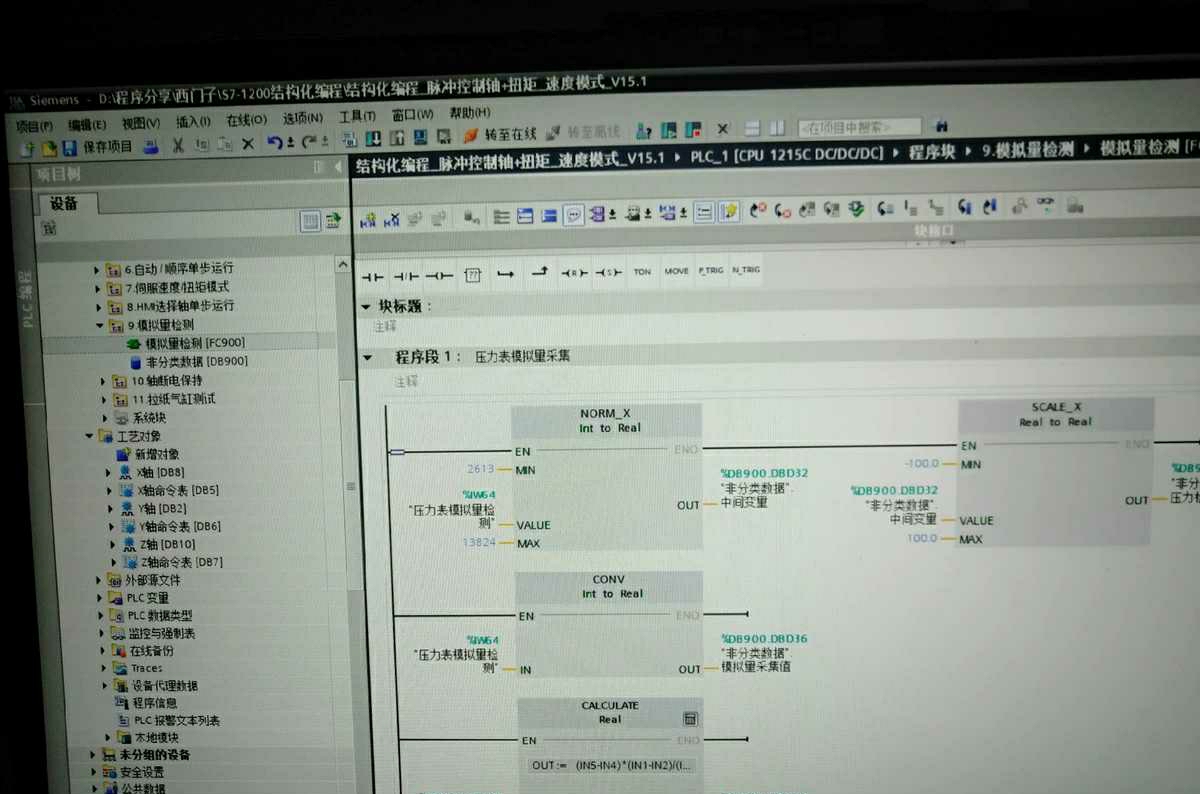

扭矩控制反而更简单，用模拟量输出模块直接怼电流值。但记得加个限制条件：

IF Torque > MaxTorque THEN
    Torque := MaxTorque;
END_IF
ANA_Output(Channel:=1, Value:=Torque);

库文件封装有个骚操作——用多重背景数据块。比如建个叫Servo_Lib的全局库，调用时直接：

Servo1(AxisNo:=1, Config:=DB_Axis1_Para);
Servo2(AxisNo:=2, Config:=DB_Axis2_Para);

每个DB里存着对应轴的加减速时间、最大转速等参数。实测同时控制四轴时扫描周期只增加了2ms，这性能够用了。

回原点功能建议拆分成三个阶段：高速找Z相→低速精定位→位置清零。关键是把MC_Home的系统函数参数配好：

MC_Home(
    Axis := 1,
    Execute := TRUE,
    Position := 0.0,
    HomingMode := 3);  // 模式3是带减速搜索

最后说个避坑指南：做点动控制时一定要加软限位判断。见过现场操作员按住按钮不松手，结果丝杠直接顶到机械限位，那声音听得心颤。现在功能块里都强制插入：

IF NOT (SoftLimitMin < ActualPos < SoftLimitMax) THEN
    Enable := FALSE;
END_IF
