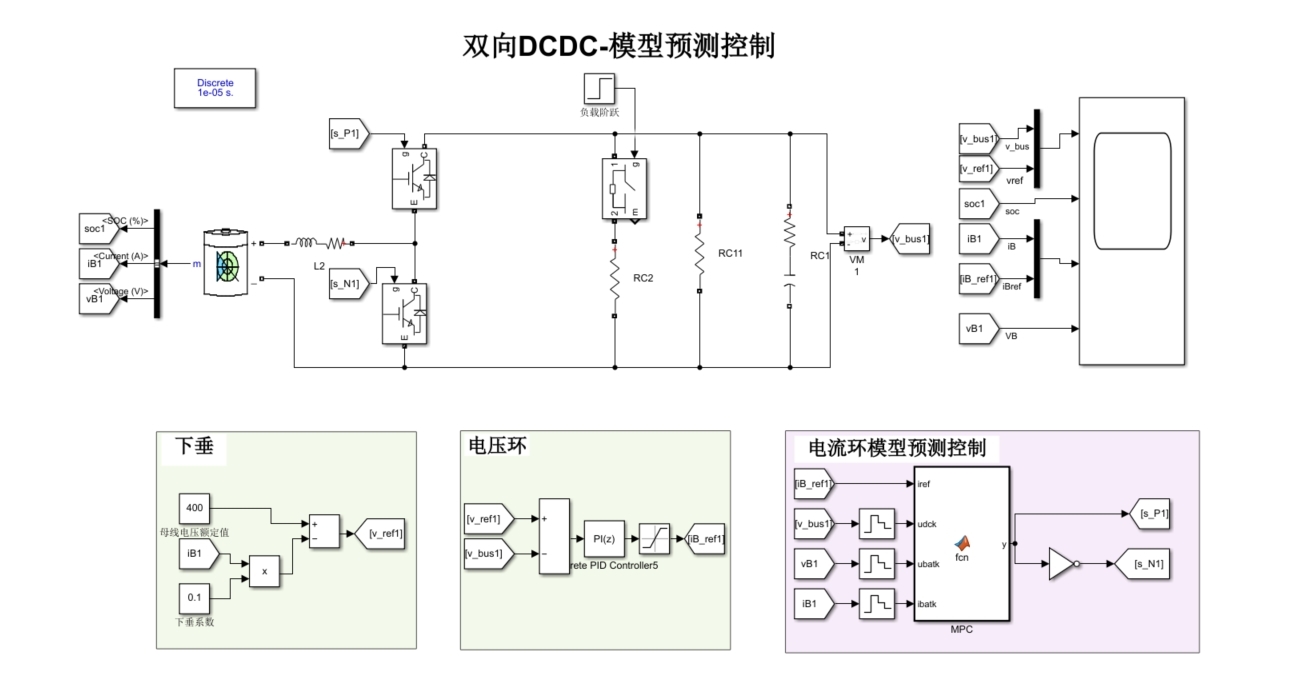

储能双向DCDC变流器-模型预测控制 储能buck-boost双向dcdc负载 初级控制为下垂控制 电压环才采用PI控制 电流环采用模型预测 附赠模型 参考文献

在储能系统中，双向DCDC变流器扮演着关键角色，它就像一个智能的能量枢纽，能够灵活地在不同电压等级间转换能量，实现储能设备与电网或其他负载之间的高效能量交互。今天咱们就来聊聊储能buck - boost双向DCDC变流器中，基于模型预测控制的奇妙世界。

一、负载及初级控制 - 下垂控制

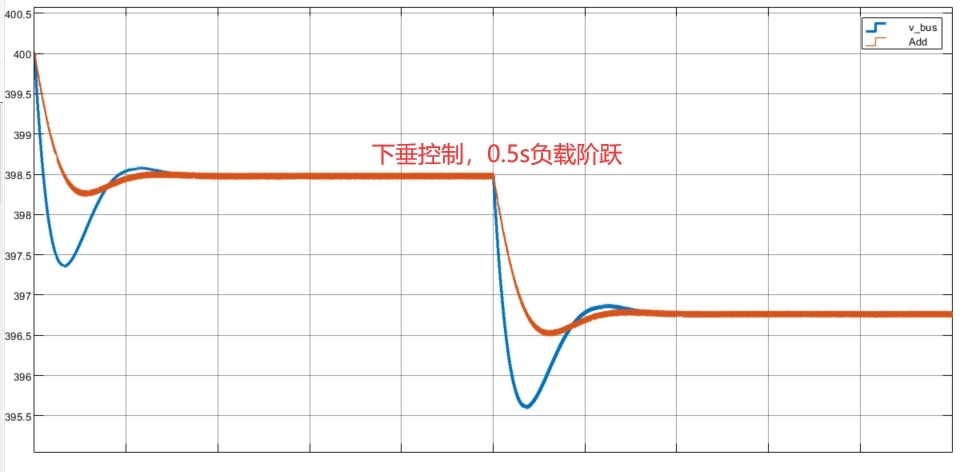

储能buck - boost双向DCDC变流器连接着储能元件与负载。这里的初级控制采用下垂控制，下垂控制可以简单理解为一种依据电压 - 频率或电流 - 电压关系来调整输出的策略，就如同给变流器赋予了一种“自适应”的本能。当负载变化时，变流器能够根据下垂特性曲线自动调整输出，维持系统的稳定运行。

二、双环控制 - 电压环PI与电流环模型预测

1. 电压环PI控制

电压环采用PI（比例 - 积分）控制，这是一种经典且实用的控制策略。在代码实现上，大概思路如下（以Python伪代码示例）：

# 初始化参数
kp = 0.5  # 比例系数
ki = 0.1  # 积分系数
error_sum = 0
last_error = 0
setpoint = 12  # 电压设定值

def voltage_pi_control(measured_voltage):
    global error_sum, last_error
    error = setpoint - measured_voltage
    p_term = kp * error
    error_sum += error
    i_term = ki * error_sum
    control_signal = p_term + i_term
    last_error = error
    return control_signal

在这个代码片段里，kp和ki是根据系统特性反复调试确定的参数。error计算的是当前测量电压与设定值的差值，比例项pterm根据这个差值迅速做出反应，积分项iterm则负责消除稳态误差。通过两者结合，调整control_signal，最终实现对电压的稳定控制。

1. 电流环模型预测控制

电流环采用模型预测控制，这可是个“高大上”的玩法。模型预测控制的核心在于依据系统的模型预测未来的输出，并根据预测结果提前调整控制输入。假设我们已经有了电流的预测模型（这里简单示意，实际模型会复杂得多）：

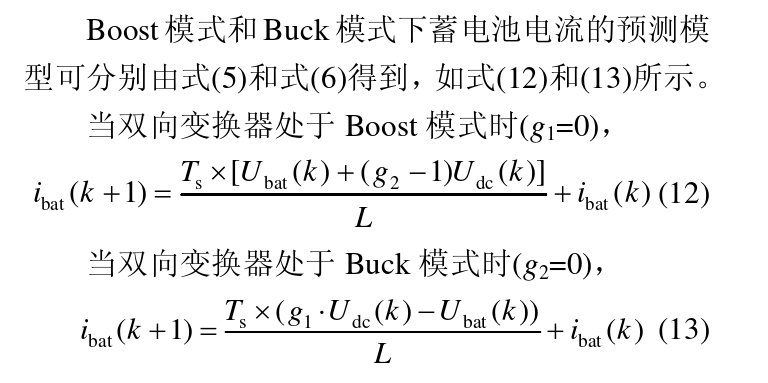

# 假设的简单电流预测模型
def predict_current(current_now, control_signal, dt):
    # 简单的一阶模型，实际需根据系统确定
    predicted_current = current_now + control_signal * dt
    return predicted_current

在实际应用中，我们要在每个控制周期内，利用这个预测模型预测电流的未来值，然后结合优化算法，找到最优的控制信号，使得预测电流尽可能接近设定值。比如，可以使用二次规划等优化方法（代码示例因涉及复杂库和完整系统建模，此处暂略）。模型预测控制相较于传统控制方法，能够更快速地响应系统变化，有效提升电流控制的精度和动态性能。

三、结语

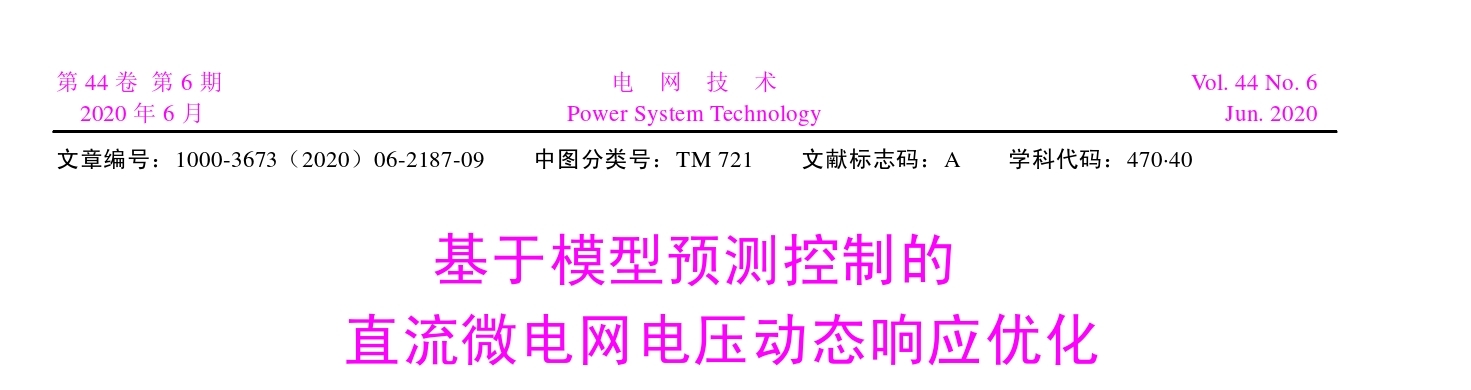

储能双向DCDC变流器的模型预测控制是一个充满挑战与机遇的领域。通过下垂控制、电压环PI控制以及电流环模型预测控制的协同工作，我们能够打造出更加高效、稳定的储能系统。希望这篇博文能为对该领域感兴趣的小伙伴们打开一扇探索的窗口，大家一起在这个充满魅力的技术海洋中继续遨游！同时，别忘了参考相关的模型参考文献，深入钻研其中的奥秘哦。
