咱们今天聊点Star-CCM+在发动机舱热管理中的实战操作。玩过热仿真都知道，发动机舱就是个大型烧烤现场——涡轮增压器能飙到800℃、排气管红得发亮，不做好散热分分钟给你表演原地自燃。

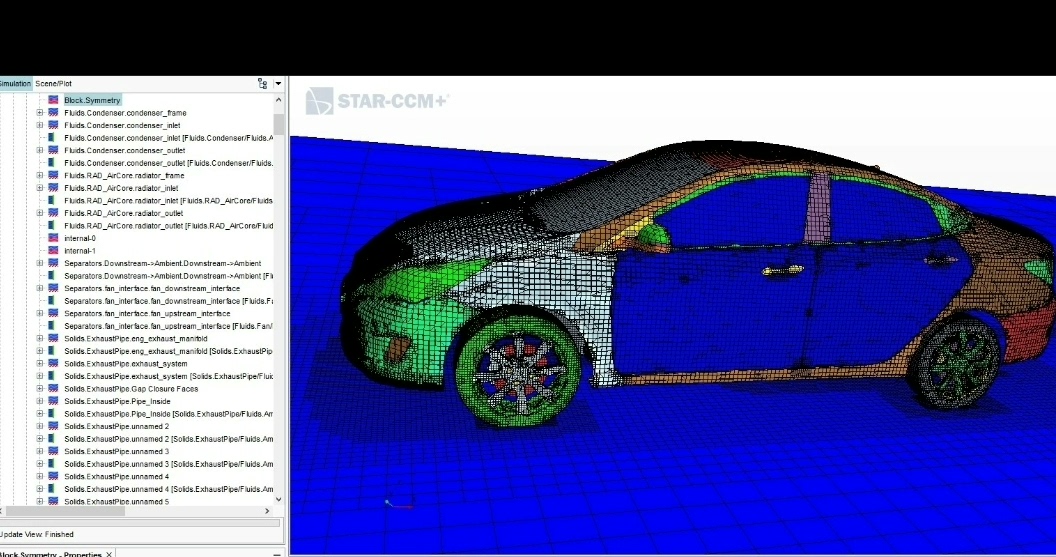

先搞个简化版轿车模型练手（别拿整车折腾自己）。在几何模块里直接把雨刮器、线束这些不影响热交换的零件全删了，保留下来的散热器厚度记得用薄壁代替。看这段网格参数设置：

// 边界层设置
AutoMeshReplay setLayers = new AutoMeshReplay();
setLayers.setLayers(5);
setLayers.setStretching(1.2);

三层意思：边界层堆5层，增长率1.2倍。千万别学教科书直接怼15层，教学模型跑起来等得咖啡都凉了。中网格尺寸控制在20mm左右，重点区域局部加密到5mm足够用。

散热风扇的边界条件最容易被新人搞砸。看这个典型错误示范：

PhysicalCondition fanBC = new FanBoundary();
fanBC.setType(FanType.MASS_FLOW); //错误！实际应该用压力阶跃
fanBC.setValue(0.5); //单位kg/s？

正确姿势应该是压力阶跃法，用实测的风扇PQ曲线导入。教你们个偷懒方法：直接拿厂家给的性能曲线截图，用Digitizer转成csv喂给Star-CCM+，比手动输入靠谱十倍。

求解器设置才是真功夫。别被默认的分离式求解器唬住，耦合求解器+二阶离散才是热管理的正确打开方式。时间步长用自动调整，初始值设0.01秒。监控点别傻乎乎盯着进出口温度，散热器表面温度梯度、机舱负压区流速这些才是重点。

starccm+发动机机舱热管理教学模型及文档报告 starccm+简化版乘用车教学模型可查看学习相关计算参数设置等 并包括四份整车热管理建模教学ppt

后处理阶段教你们个骚操作——用Field Function自定义热害指数：

// 热害风险指标 = 温度×流速倒数
FieldFunction thermalRisk = new FieldFunction();
thermalRisk.setFormula("${Temperature} * (1/(${Velocity}+0.001))");

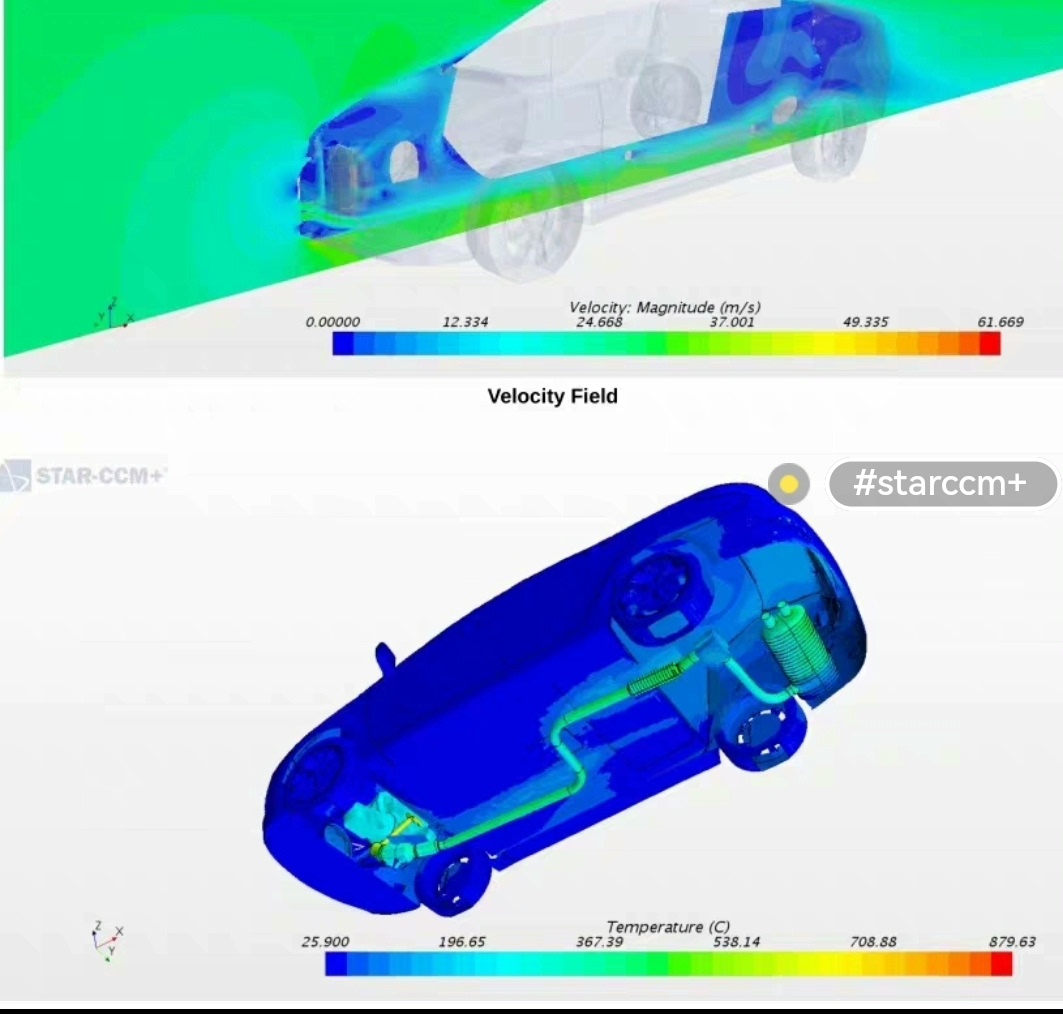

这个公式能自动标出高温低速的危险区域，比单纯看温度云图实用得多。导出报告时记得用对比模式，把不同转速工况的结果叠在一起，散热效率变化一目了然。

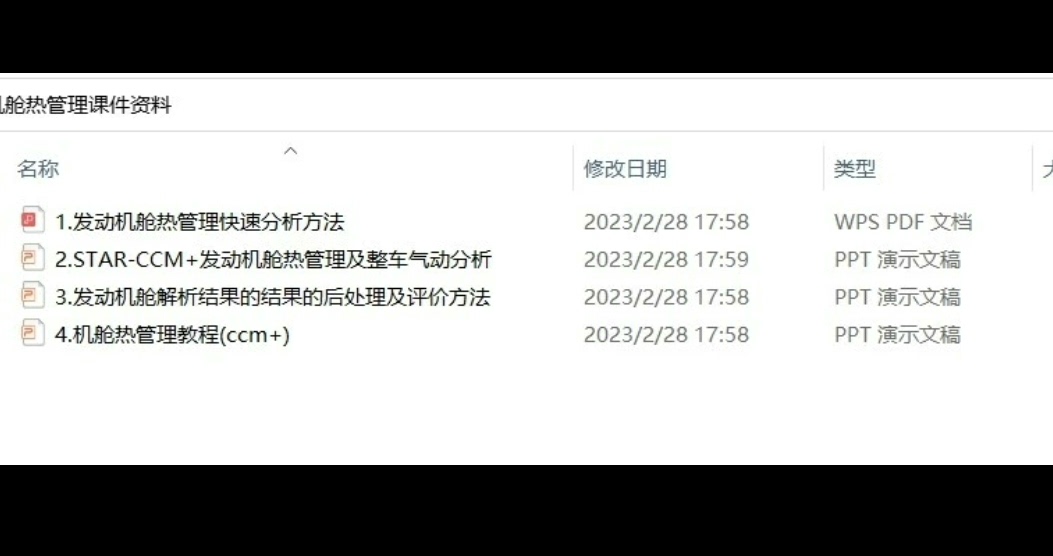

配套的四份PPT里藏着几个杀手锏：第三讲里那个排气管隔热罩的案例，教你们用多孔介质模拟隔热材料，比实打实建模省70%计算量。最绝的是第四份报告模板，连老板最爱看的风险矩阵图都做好现成的，改个数据直接出图。

别以为做完仿真就完事了，拿红外热像仪去车间实测验证才是真章。上次有个学员仿出来中冷器温度比实测低20℃，最后发现是没考虑前格栅的导流板——这玩意能改变30%的进风量分布。所以教学模型里特意保留了可拆卸导流板设计，方便你们做对比实验。

最后提醒新手：别一上来就追求云图漂亮，先保证质量守恒误差控制在3%以内。见过有人仿的机舱温度完美符合预期，结果质量不守恒误差8%——这数据拿去汇报分分钟被总工拍死。热管理这玩意儿，精度比美观重要一百倍。
