最近在研究西门子1200 PLC的轴运动控制，偶然翻到之前给海康威视做的一台装路由器壳子机器的程序，觉得挺有意思，拿出来和大家分享分享。这个程序在实际项目中应用，包含了不少实用的功能，相信对做西门子1200轴控制的朋友会有很好的学习借鉴意义。

一、硬件配置与整体框架

这个项目里我们要控制3个伺服和1个电缸，还要与上下游的PLC进行通讯。硬件上，西门子1200 PLC作为核心控制器，与各个执行机构以及其他PLC相连。软件层面，主要由轴控制程序和通讯程序构成。

二、轴控制程序

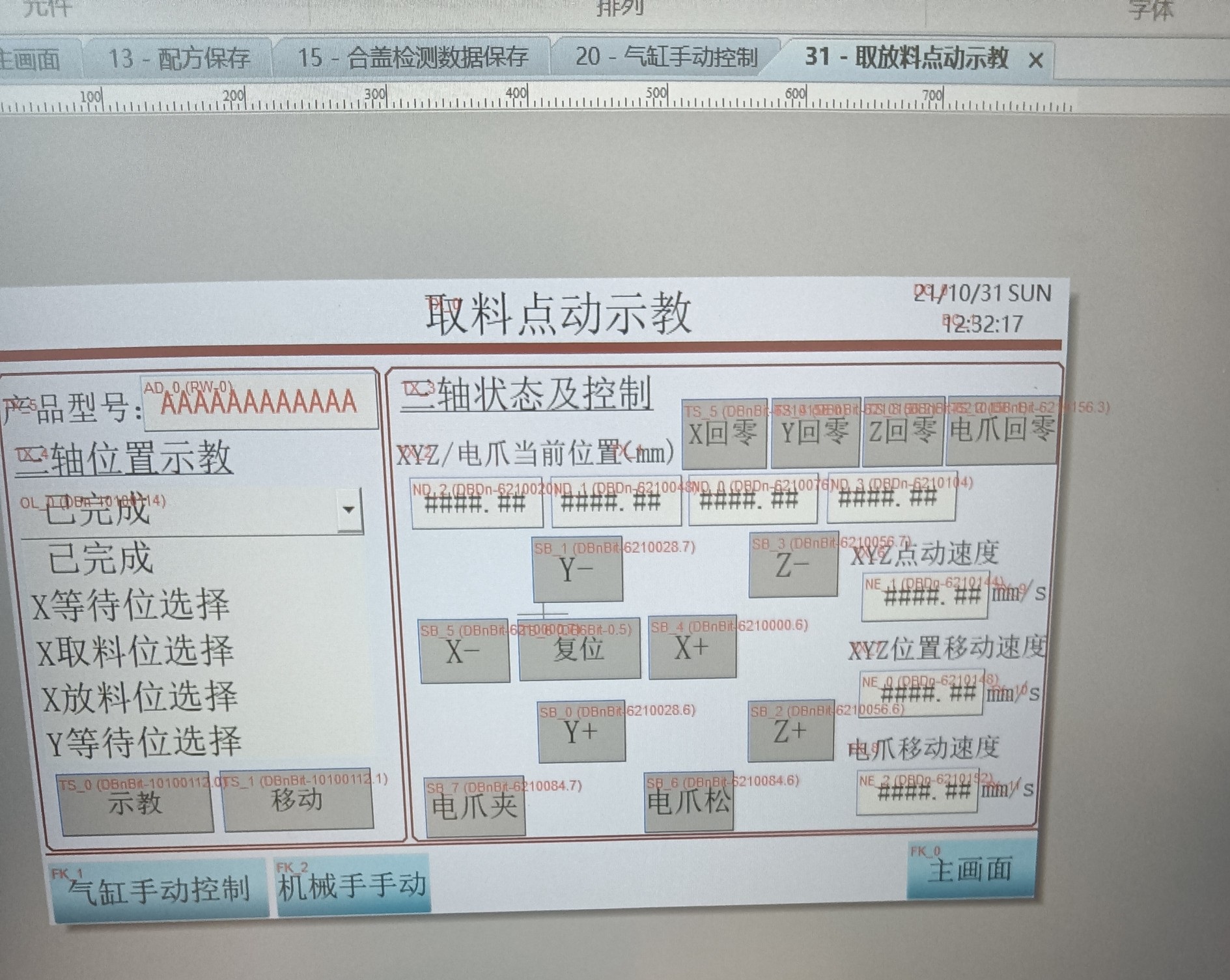

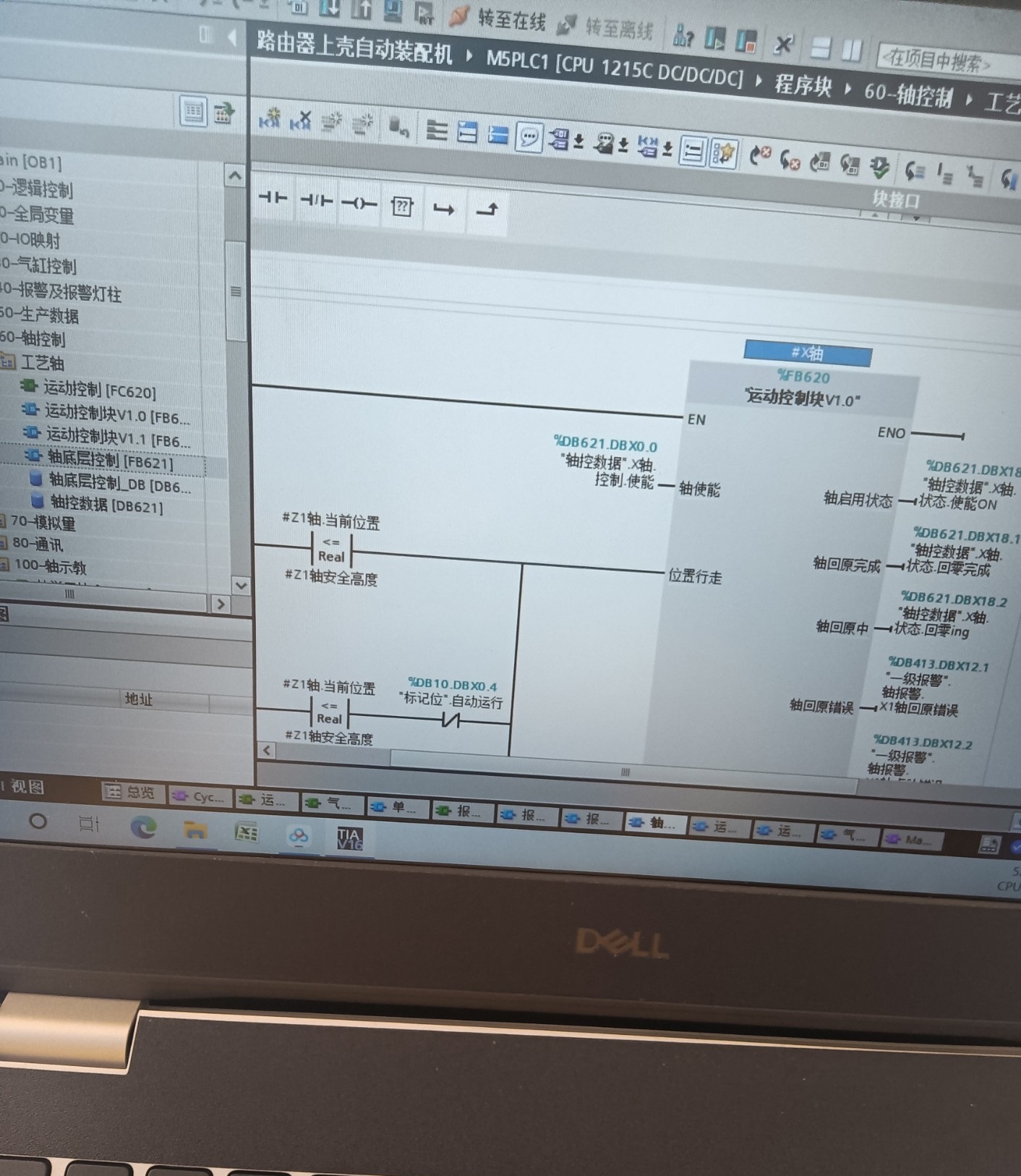

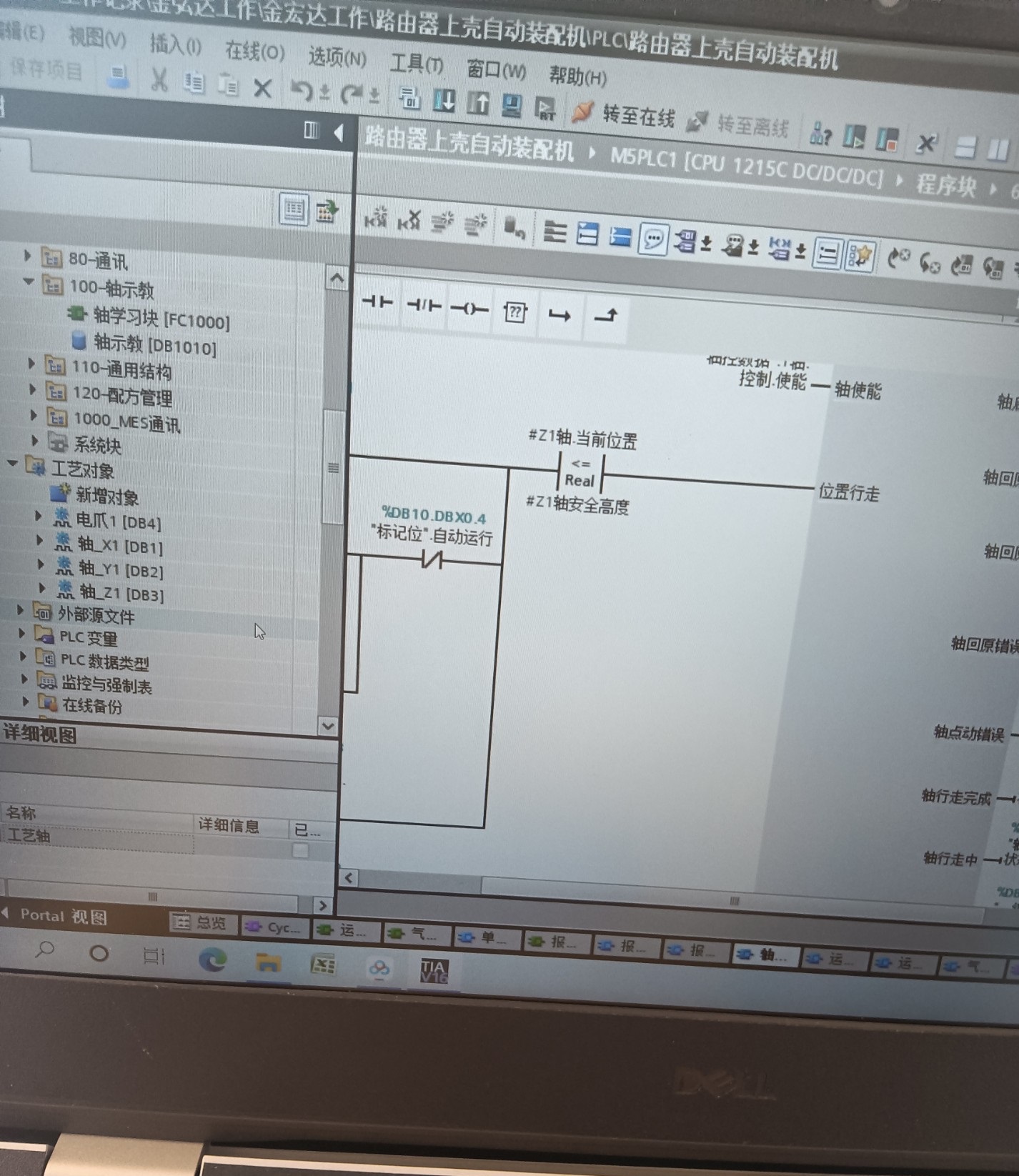

轴控制是这个项目的关键部分。我们调用轴控制块来实现对3个伺服和1个电缸的精确控制。这里我自己写了轴控制块，经过多个项目的考验，已经相当成熟，直接调用就行。

西门子1200plc轴运动控制程序，此程序是之前给海康威视做的一台装路由器壳子的机器，程序包括有调用轴控制块做的控制3个伺服，1个电缸，还有用PUT GET块与上下游plc通讯，轴控制块和气缸报警块都是自己写的，已经在很多个项目上成熟应用，可以直接调用，对于做西门子1200轴控制等有很好的学习借鉴意义，程序为实际项目

先看看轴控制块的代码示例（以其中一个伺服轴为例，简化示意）：

// 定义轴控制块的背景数据块
DB100 : "AXIS_CTRL"
{
    // 轴的参数设置
    POS_ACT := 0.0;
    POS_TARGET := 100.0;
    VELOCITY := 50.0;
    ACCEL := 10.0;
    DECEL := 10.0;
    // 控制命令
    ENABLE := TRUE;
    DISABLE := FALSE;
    POS_MODE := 1;
}
// 调用轴控制块
CALL "MC_MoveAbsolute"
    AXIS := DB100;
    POSITION := DB100.POS_TARGET;
    VELOCITY := DB100.VELOCITY;
    OVER_VELOCITY := 100;
    OVER_ACCEL := 100;
    OVER_DECEL := 100;
    DONE => M10.0;
    ERROR => M10.1;

代码分析

1. 背景数据块DB100：定义了轴的各种参数，像当前实际位置 POSACT 初始设为0，目标位置 POSTARGET 设为100（单位根据实际情况，这里假设为某种长度单位），速度 VELOCITY 设为50，加速度 ACCEL 和减速度 DECEL 都设为10 。同时还有控制命令，比如使能 ENABLE 设为 TRUE，禁用 DISABLE 设为 FALSE，位置模式 POS_MODE 设为1（代表绝对位置模式）。
2. 调用 “MC_MoveAbsolute” 块：这是西门子提供的标准轴控制指令，用于绝对位置运动控制。将背景数据块 DB100 关联到 AXIS 参数，指定目标位置 POSITION 为数据块中的目标位置，速度等参数同理。DONE 和 ERROR 输出用于判断运动是否完成以及是否出错，分别连接到 M10.0 和 M10.1 。这样通过这个块，就能实现伺服轴按照我们设定的参数进行绝对位置运动。

另外对于电缸的控制，原理类似，只是具体的参数和控制逻辑可能稍有不同，根据电缸的特性进行调整。

三、气缸报警块

除了轴控制，气缸报警块也是自己写的，同样在多个项目中成熟应用。代码示例如下（简单示意）：

// 气缸状态检测与报警逻辑
A I0.0 // 假设I0.0连接气缸的状态检测传感器
= M11.0 // 将检测状态存到M11.0
A M11.0
AN M11.1 // M11.1为之前的报警状态，用于判断是否是新报警
= M11.2 // 新报警标志
= Q0.0 // 假设Q0.0连接报警指示灯
= M11.1 // 更新报警状态

代码分析

这段代码主要实现对气缸状态的检测和报警功能。首先通过输入点 I0.0 获取气缸状态，并将其存储到中间变量 M11.0 。然后判断当前状态是否为报警状态（这里简单以 I0.0 为1代表报警情况），并且之前没有报警（通过 AN M11.1 判断），如果满足条件，则置位新报警标志 M11.2，点亮报警指示灯 Q0.0，同时更新报警状态 M11.1 。

四、PUT/GET块通讯

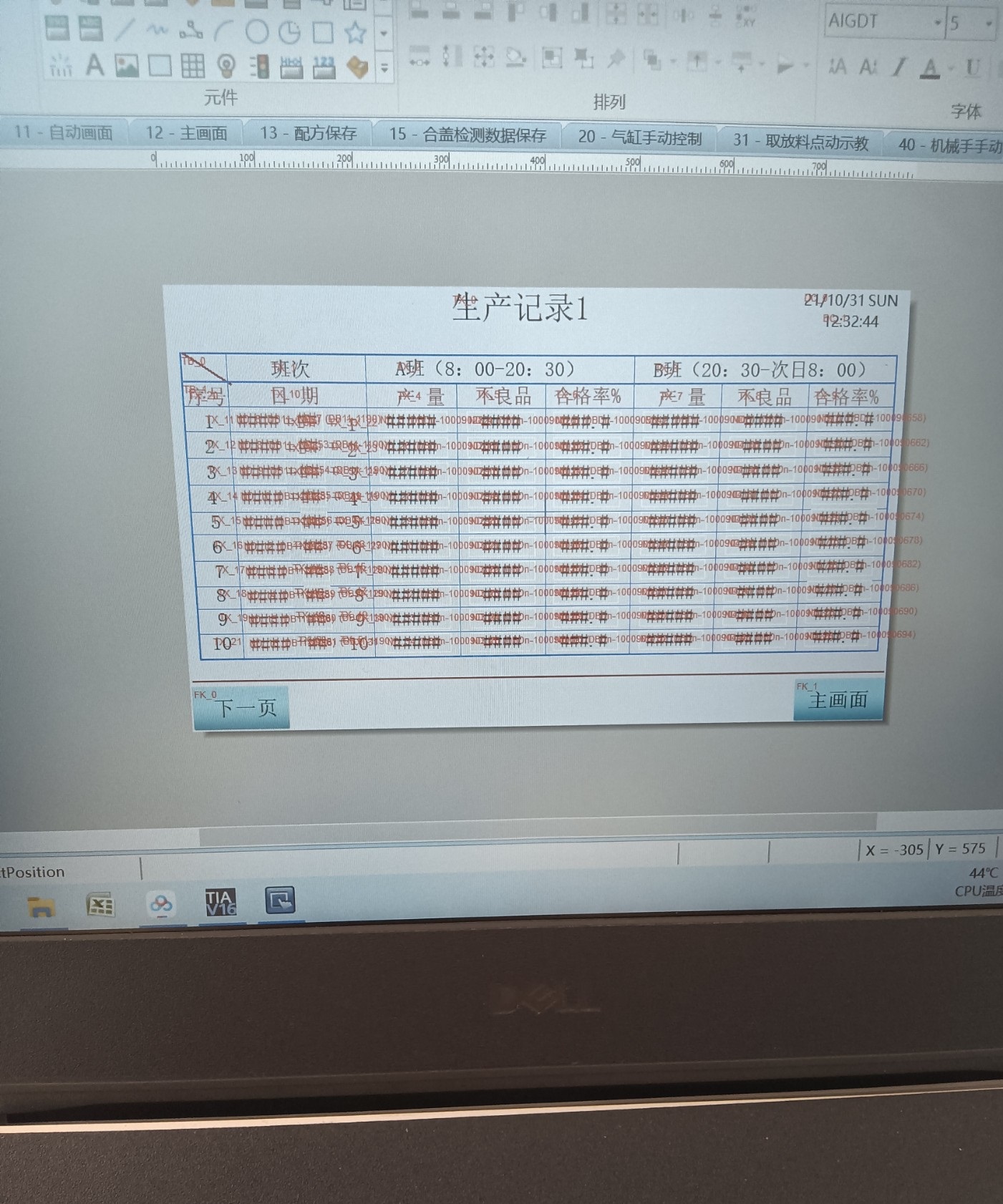

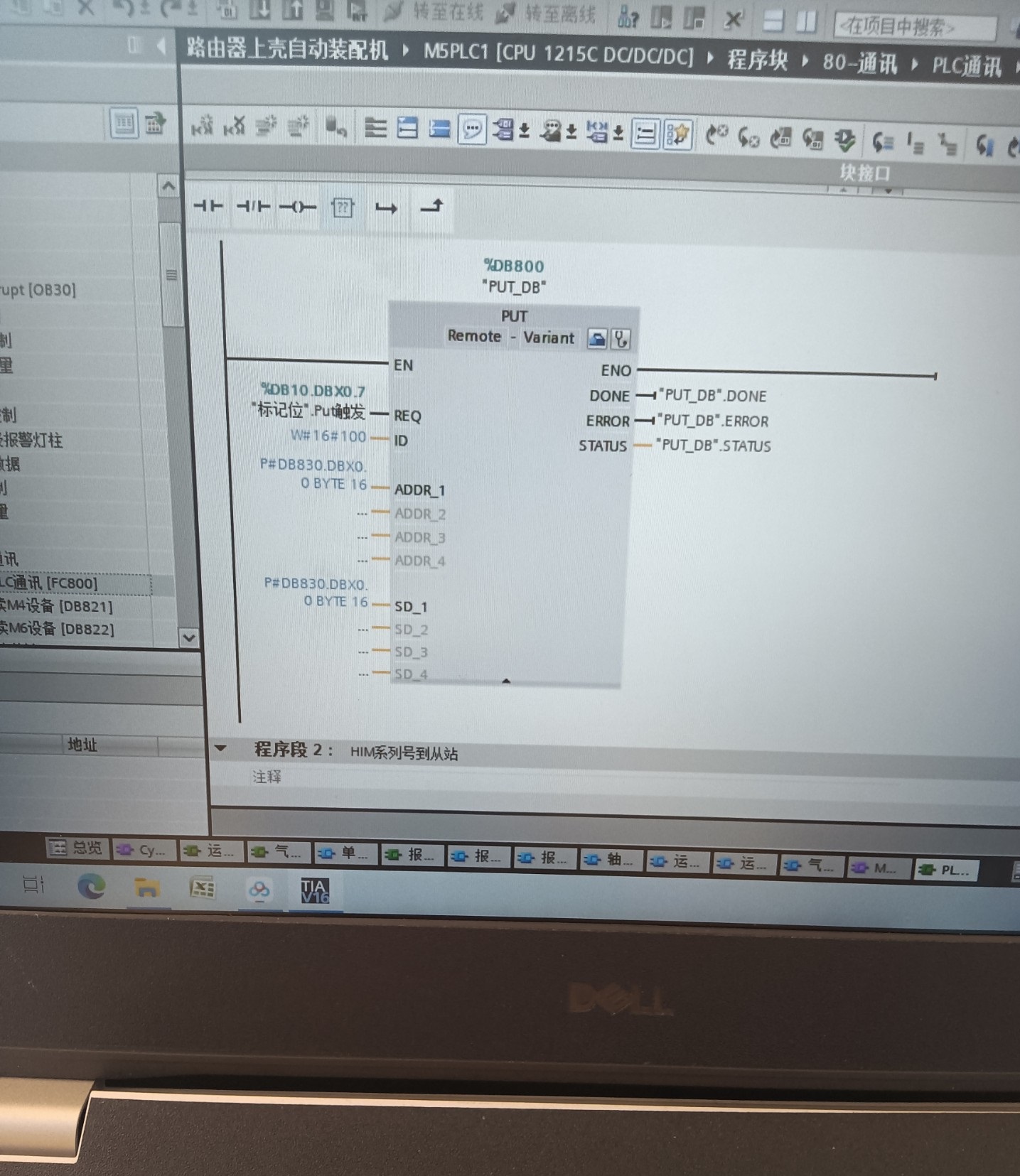

为了实现与上下游PLC通讯，我们使用了PUT/GET块。下面是一个简单的PUT块通讯代码示例：

// PUT块通讯示例
CALL "PUT"
    ID := W#16#100;
    ADDR := P#DB20.DBX0.0 BYTE 20; // 本地数据区
    RADDR := P#DB30.DBX0.0 BYTE 20; // 远程数据区
    RET_VAL := MW10;
    BUSY := M12.0;

代码分析

1. 参数设置：ID 是通讯连接号，这里设为 W#16#100 。ADDR 指定本地要发送的数据区，这里是DB20从偏移0开始的20个字节数据；RADDR 指定远程接收数据区，即远程PLC的DB30从偏移0开始的20个字节数据。

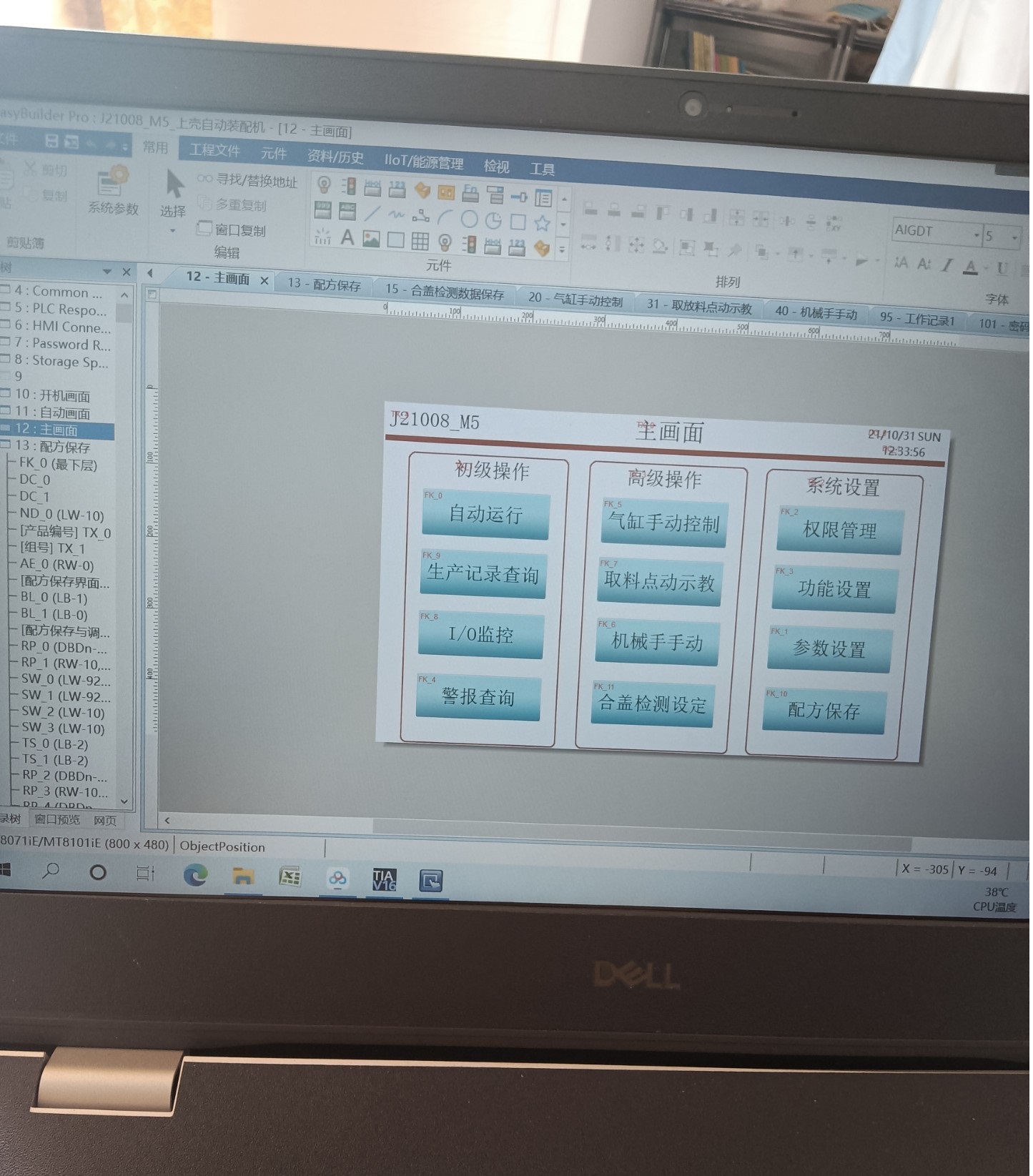

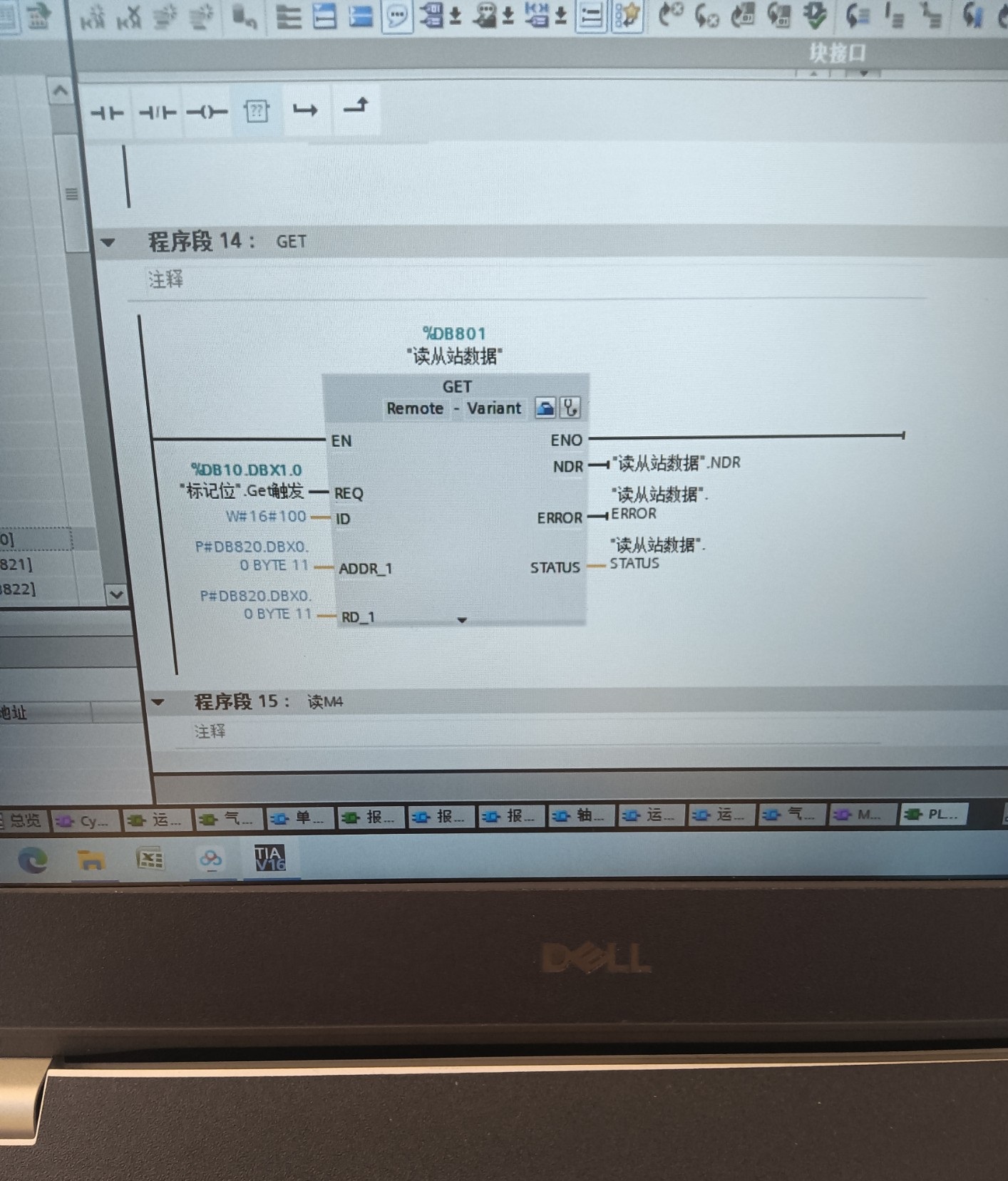

2. 返回值与状态：RET_VAL 返回错误代码到 MW10，我们可以通过检查这个值来判断通讯是否成功。BUSY 标志位 M12.0 用于指示通讯是否正在进行。这样就可以通过PUT块将本地PLC的数据发送到远程PLC 。GET块的原理类似，只是方向相反，用于从远程PLC读取数据。

通过上述轴控制、报警以及通讯功能的整合，就完成了这台装路由器壳子机器的PLC程序编写。整个程序基于实际项目，在轴控制等方面积累了不少经验，希望能给大家在西门子1200 PLC开发中带来一些启发。大家有什么问题或者想法，欢迎在评论区交流。
