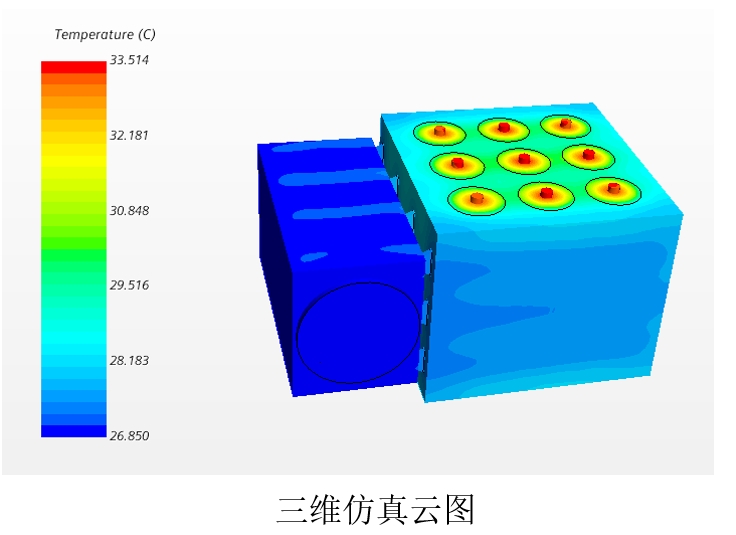

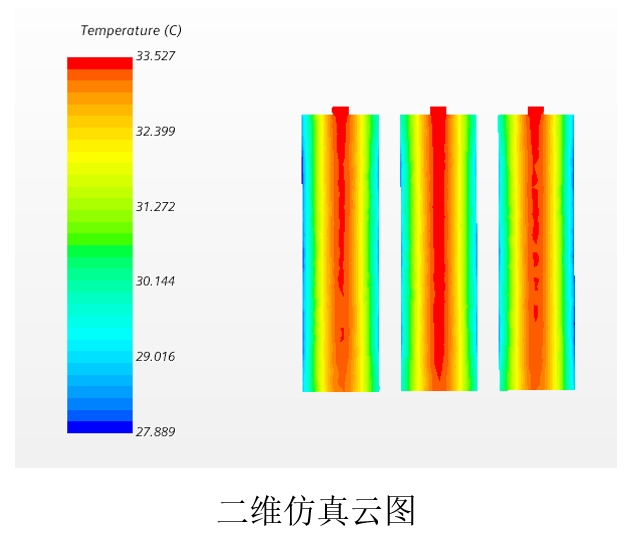

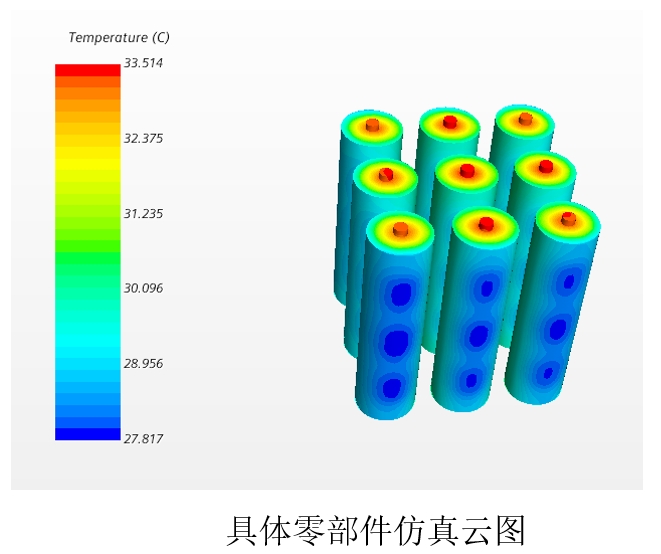

文章（案例）指导－电池热管理系统－star ccm 风冷液冷相变材料热管冷却等散热仿真分析 从几何模型导入到软件，再到网格划分，重要传热参数设置，仿真三维与二维云图设置，点线图设置等。 1.三维几何模型导入软件，然后对重要的表面进行命名，最后将模型中发生热接触的表面进行压印（如：电池与冷板的固固耦合，冷板与冷却液的固液耦合等），为后续的网格划分做准备。 2.将命名好的几何模型的各零部件分配到区域，然后进行合适的进出口设置（速度进口，质量流率进口，压力出口等），和壁面设置（绝热面，对称面，对流面等）。 3.根据需求选择合适的网格尺寸，再选择边界层个数，进行网格划分，完成后检查网格质量进行相应的调整。 4.体网格类型选择：棱柱层网格、薄体网格、多面体网格，自动修复网格。 5.关键传热系数的设置：电池选择恒定热源或者瞬态热源（并设置相应的各项异性或者各项同性导热系数），传热面的接触热阻，其他物理体的导热率和密度等。 6.计算参数设置（瞬态与稳态分析对电池包仿真的适用性） 7.选择合适的迭代步数进行计算，然后设置所需的二维和三维温度云图，还有温度，温差或者压降点线图等 8.可教相关电池热管理的案例，2-3周快速上手，后期有相关问题可随时联系（star ccm相关的传热学教程以及全中文帮助文档）

电池热管理仿真在STAR-CCM+里其实是个体力活加脑力活的结合。今儿咱们就唠唠怎么从零开始整活一个风冷/液冷电池包的热仿真，过程中那些容易掉坑的地方我拎出来重点说。

先说几何导入这个门槛。很多新手以为直接把模型扔进去就能用，结果发现冷板和电芯之间总是对不上眼。这时候必须用Tools里的Surface Repair手动补洞，特别是曲面接触位置。举个栗子，电池模组和冷板接触面用Imprint工具压印时，建议勾选"Create Composite"选项，这样生成的接触面在后续设置边界条件时才不会闹脾气。

网格这块讲究"看人下菜碟"。去年带学员用多面体网格跑风冷案例，20分钟收敛；换成六面体网格愣是算了一晚上。不过对于冷板内部流道这种薄壁结构，必须用棱柱层网格捕捉速度梯度。这里有个骚操作：在生成边界层时，把第一层网格高度设为0.01mm，增长率1.2，总层数5层，这样既能抓准流动又不会让网格量爆炸。

传热参数设置是重头戏。电池这玩意儿的生热率可不是定值，用场函数搞个动态生热才真实。比如这样定义：

// 电芯瞬态生热率
$HeatGeneration = 3000 + 500 * sin(time()/60 * 2 * 3.1415926); // 每分钟波动一次

各向异性导热系数设置更是个精细活。给软包电池设置XYZ三个方向的导热系数时，Y方向（厚度方向）的导热系数往往比面内方向小一个量级。这时候别手软，直接在Material属性里把Y方向的Conductivity改成0.5 W/(m·K)，XY方向保持25 W/(m·K)。

计算设置里有个隐藏技巧——时间步长的"心跳"设置。做瞬态分析时，先用稳态结果当初始值，然后时间步长按生热率变化频率来定。比如电芯每分钟切换工况，时间步长就取5秒。监控点设置别光盯着最高温度，模组间温差才是热失控的预警信号。

后处理阶段，云图调色有讲究。建议把50℃设为红色临界点，用彩虹色系增强对比度。流线图记得勾选"Seed Points"在入口处，这样显示的流线才够骚气。压降曲线最好用无量纲处理，把进出口压差除以动态压头，这样不同流速下的数据才有可比性。

最后说个血泪教训：某次做相变材料冷却，网格质量明明达标但总是发散。后来发现是接触热阻设成了0.001㎡·K/W，实际测量值应该是0.01级别。改完参数后计算立马稳如老狗。所以参数设置别迷信文献，实测数据才是亲爹。

搞完一个完整案例你会发现，Star-ccm+这玩意儿就像做菜——火候（网格）、调料（参数）、刀工（几何）缺一不可。不过一旦掌握套路，两周速成真不是吹的。遇到报错别慌，F3看日志信息，八成是哪个面没封好或者材料没分配。实在搞不定的时候...你懂的，该摇人就摇人。
