在嵌入式开发领域，云台电机驱动是个很有意思且实用的项目，今天就来唠唠基于stm32f4的FOC云台电机驱动，这可是个量产过的成熟项目哦。

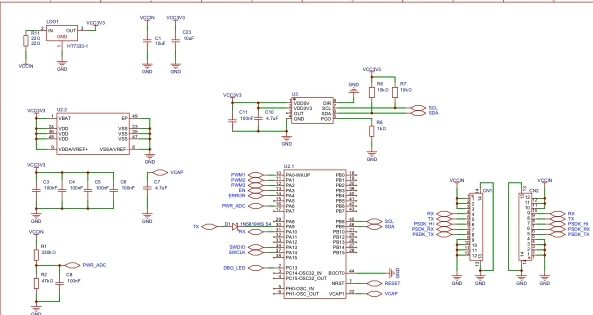

硬件基础：AS5600磁编码器与STM32F4

这个项目里，我们选用AS5600磁编码器来计算电角度。AS5600是一款高精度的磁编码器，能精准测量电机的转动角度，这对实现精确的电机控制至关重要。而STM32F4系列单片机作为主控芯片，性能强劲，能轻松应对各种复杂的控制算法。

串口通讯实现上位机控制转角

通过串口与上位机通讯，这样就能在上位机端方便地控制云台电机的转角啦。在STM32CubeMX里配置串口参数非常简单，假设我们使用USART1：

// 初始化串口句柄
UART_HandleTypeDef huart1;

void MX_USART1_UART_Init(void)
{
    huart1.Instance = USART1;
    huart1.Init.BaudRate = 115200;
    huart1.Init.WordLength = UART_WORDLENGTH_8B;
    huart1.Init.StopBits = UART_STOPBITS_1;
    huart1.Init.Parity = UART_PARITY_NONE;
    huart1.Init.Mode = UART_MODE_TX_RX;
    huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    huart1.Init.OverSampling = UART_OVERSAMPLING_16;
    if (HAL_UART_Init(&huart1)!= HAL_OK)
    {
        // 初始化错误处理
        Error_Handler();
    }
}

这里设置了波特率为115200，8位数据位，1位停止位，无校验位，全双工模式。之后在代码里就可以通过HALUARTTransmit和HALUARTReceive函数来收发数据，实现上位机和STM32之间的信息交互，进而控制转角。

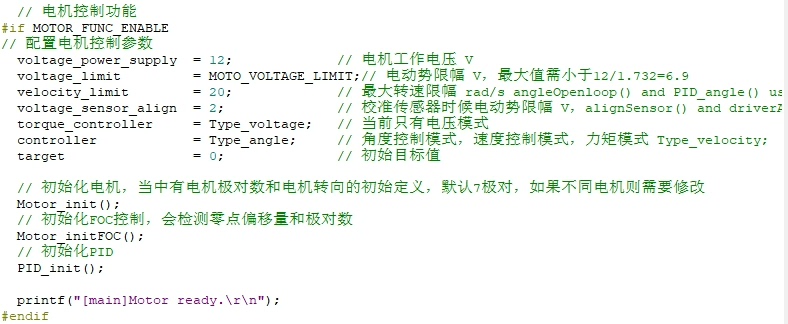

自校准功能：电角度偏移量与电机极对数

1. 电角度偏移量自校准

电角度偏移量校准可确保电机运行更精准。我们在系统启动时执行校准流程。先让电机缓慢转动，采集AS5600的输出值，通过算法找到零点位置，从而确定电角度偏移量。

// 假设这里有函数获取AS5600的原始角度值
uint16_t get_AS5600_raw_angle(void);

float calculate_offset(void)
{
    uint16_t angle_sum = 0;
    // 采集多次数据求平均
    for (int i = 0; i < 100; i++)
    {
        angle_sum += get_AS5600_raw_angle();
        HAL_Delay(10);
    }
    float average_angle = angle_sum / 100.0;
    // 计算偏移量，这里假设理想零点对应的值为0，实际根据情况调整
    float offset = average_angle;
    return offset;
}

1. 电机极对数自校准

电机极对数校准能优化FOC算法的控制效果。可以通过观察电机转动时电流的变化来判断极对数。

// 假设这里有获取电机相电流的函数
float get_phase_current(void);

int detect_pole_pairs(void)
{
    // 先让电机以一定频率转动
    // 例如这里简单设置一个频率值，实际要根据电机特性调整
    float rotate_frequency = 10;
    // 启动电机转动
    start_motor_rotation(rotate_frequency);
    int current_count = 0;
    // 记录电流过零点次数
    for (int i = 0; i < 1000; i++)
    {
        float current = get_phase_current();
        if (current > 0 && last_current < 0)
        {
            current_count++;
        }
        last_current = current;
        HAL_Delay(1);
    }
    // 根据转动圈数和电流过零点次数计算极对数
    // 假设电机转动了一圈，这里要根据实际转动情况调整
    int pole_pairs = current_count / 2;
    // 停止电机转动
    stop_motor_rotation();
    return pole_pairs;
}

这个基于stm32f4的FOC云台电机驱动项目，融合了精准测量、串口通讯以及自校准等实用功能，最终成功实现量产，希望这些分享能给大家在类似项目开发中带来一些启发。
