comsol变压器绝缘油中流注放电仿真，使用PDE模块建立MIT飘逸扩散模型。 模型到手即用，提供MIT鼻祖论文中文版，及相关学习笔记资料。 流注放电，绝缘油，油纸绝缘。

在变压器的运行过程中，绝缘油和油纸绝缘的性能至关重要，而流注放电现象可能会对其绝缘性能造成严重威胁。今天咱们就来聊聊用 Comsol 进行变压器绝缘油中流注放电仿真，这里用到的是 PDE 模块建立的 MIT 飘逸扩散模型。

MIT 飘逸扩散模型

MIT 飘逸扩散模型在研究流注放电现象中有着重要地位。它能较准确地描述绝缘油中带电粒子的运动和扩散过程。咱先看看它背后的理论依据，简单来说，就是考虑了带电粒子在电场作用下的漂移运动，以及由于浓度梯度引起的扩散运动。这种模型的好处是能将复杂的物理过程简化成可计算的数学方程。

下面咱结合代码（这里只是示意性代码，实际 Comsol 中是基于图形化界面操作配合脚本语言，以下代码类似底层实现思路）来看：

% 定义电场强度
E = [Ex; Ey; Ez];
% 定义粒子迁移率
mu = [mux; muy; muz];
% 定义粒子扩散系数
D = [Dx; Dy; Dz];
% 定义粒子浓度
n = [nx; ny; nz];

% 漂移速度
v_drift = mu.* E;

% 扩散通量
J_diffusion = -D.* gradient(n);

% 总电流密度
J_total = n.* v_drift + J_diffusion;

这段代码里，我们先定义了电场强度 E、粒子迁移率 mu、扩散系数 D 以及粒子浓度 n。然后通过电场强度和迁移率计算漂移速度 vdrift，利用扩散系数和浓度梯度算出扩散通量 Jdiffusion，最后得到总电流密度 J_total。这就是 MIT 飘逸扩散模型在代码层面简单的体现，实际在 Comsol 里利用 PDE 模块实现会更复杂些，但基本原理是相通的。

Comsol 实现

在 Comsol 里，我们使用 PDE 模块来构建这个模型。首先，在模型向导里选择合适的物理场，比如 “电场” 和 “粒子追踪” 相关模块，这就像搭建一个舞台，为后续的物理过程模拟做准备。

comsol变压器绝缘油中流注放电仿真，使用PDE模块建立MIT飘逸扩散模型。 模型到手即用，提供MIT鼻祖论文中文版，及相关学习笔记资料。 流注放电，绝缘油，油纸绝缘。

接着，根据 MIT 飘逸扩散模型的方程，在 PDE 设置里定义各项参数。这里要仔细对应模型里的系数，比如刚刚代码里提到的迁移率、扩散系数等，都要准确无误地输入到 Comsol 的参数设置中。

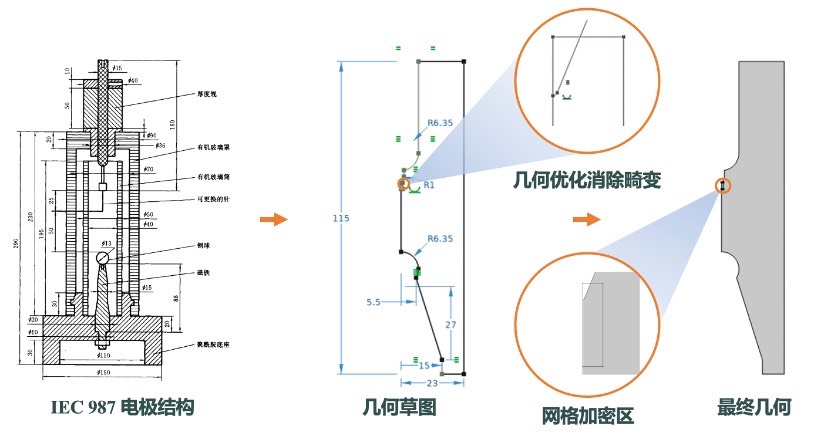

完成参数设置后，划分网格是关键一步。网格划分得好坏直接影响计算结果的精度。对于流注放电这种复杂的物理现象，我们可能需要对局部区域进行加密网格处理，比如在预计流注容易起始和发展的区域，像电极附近。这样能更细致地捕捉物理量的变化。

模型及资料分享

为了方便大家进一步学习和实践，我这里的模型是到手即用的。而且还提供 MIT 鼻祖论文中文版，这可是了解模型起源和理论基础的好资料，能让你深入明白模型的来龙去脉。同时，还有相关学习笔记资料，里面记录了我在学习和实践这个模型过程中的一些心得和容易踩坑的地方，希望能帮助大家少走弯路，更快上手 Comsol 变压器绝缘油中流注放电仿真。无论是研究绝缘油还是油纸绝缘中的流注放电，这些资料都能为你提供有力支持。

希望这篇博文能给对变压器绝缘油流注放电仿真感兴趣的小伙伴们一些启发，大家一起交流学习，把这个有趣又实用的技术掌握得更透彻。
