一. 系统概述

系统由 STM32单片机 作为核心控制器，结合 PM2.5粉尘检测模块 用于监测空气中的粉尘浓度。系统能够实时显示粉尘浓度，当浓度超过预设的阈值时，会自动触发报警功能。

二. 仿真概述

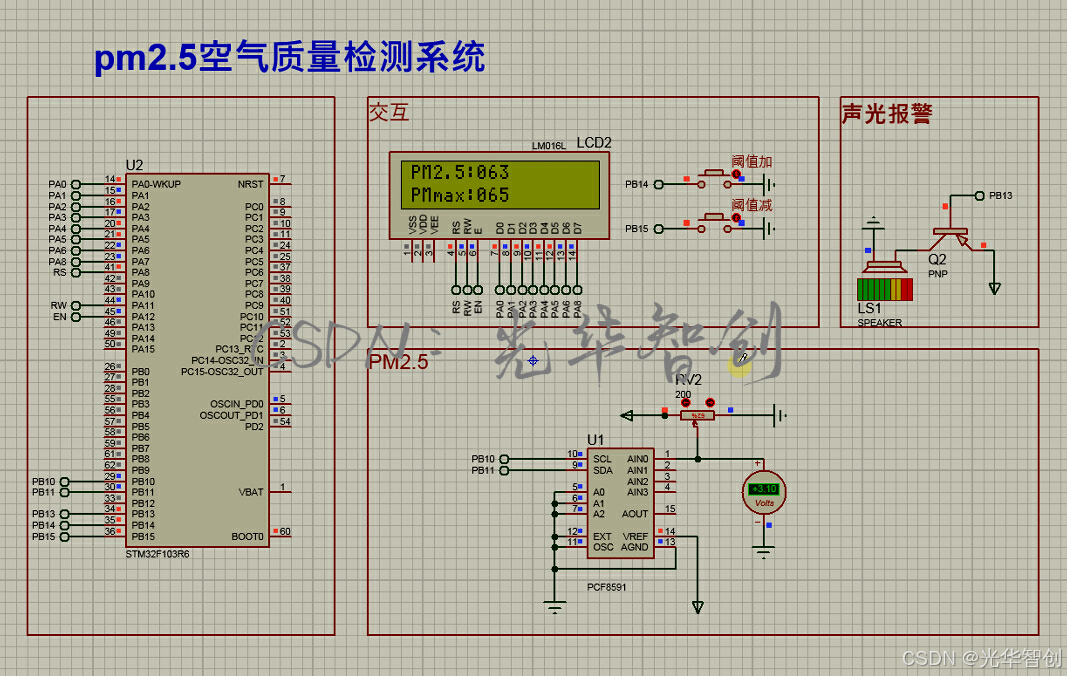

1. 实时数据显示与报警：LCD1602 显示屏展示当前粉尘浓度和设定的阈值。粉尘传感器实时检测空气中的粉尘，当浓度超标时，系统会通过声光报警装置发出警示。

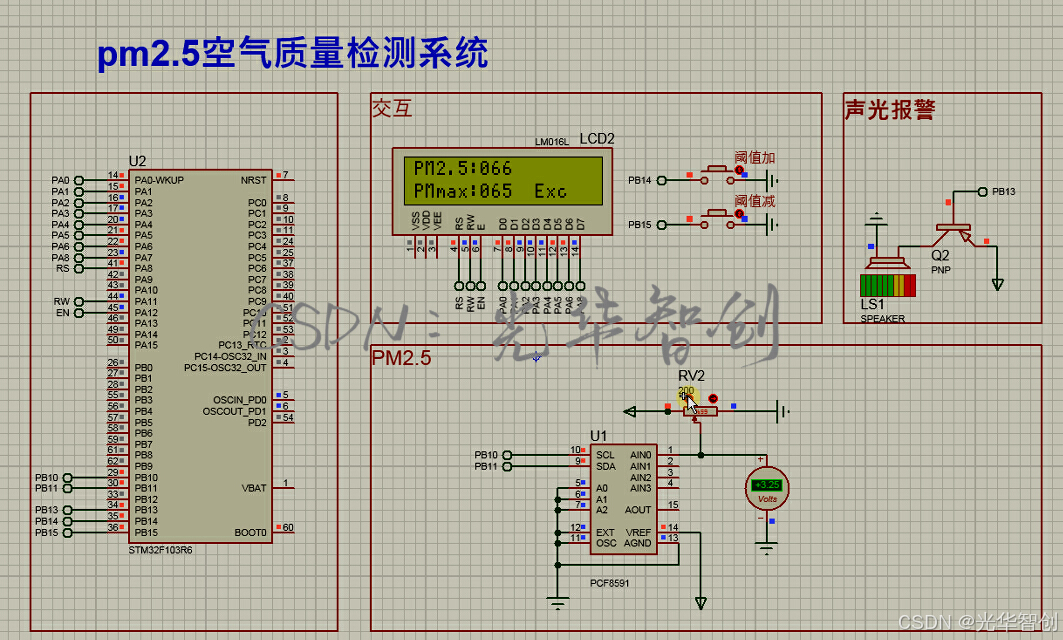

2. 浓度调节与报警机制：调整 PM2.5传感器 的滑动变阻器以改变粉尘浓度。当浓度超过设定的阈值时，系统会激活声光报警电路发出警报。

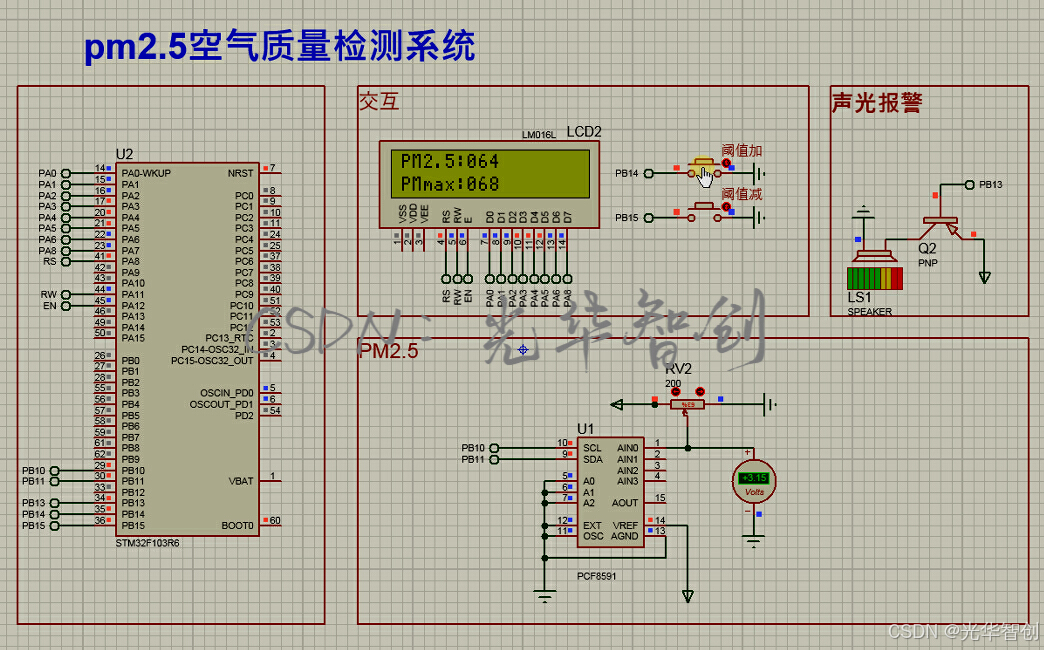

3. 阈值设定操作：通过按键调整 PM2.5浓度的报警阈值，包括“阈值加”和“阈值减”按键，用于方便地设置和修改浓度阈值。

三.程序设计

#include "sys.h"
#include "delay.h"
#include "pcf8591.h"
#include "1602.h"
#include "stm32f10x.h"
#include "Beep_Led_Relay.h"
#include "delay.h"
#include "key.h"

 {
	u8 PMmax=65;
	u8 c;

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 //延时函数初始化
	LCD1602_GPIO_Configuration();
	PCF8591_Init();
	Led1_init();//pb13
	KEY1_Init();//pb14pb15

	write_str(0,0,(u8*)"PM2.5:");
	write_str(0,1,(u8*)"PMmax:");

	while(1)
	{
		if(KEY1==0|KEY2==0)
		{
			delay_ms(10);
			if(KEY1==0)	{	PMmax++;	}

			if(KEY2==0)	{	PMmax--;	}
			delay_ms(200);
		}


		write_num(6,1,PMmax);

		c= PCF8591_ADC_Input(0x90,1);
		write_num(6,0,c);

		if(c>PMmax)
		{
			write_str(11,1,(u8*)"Exc");
			Led1_1=1;
			delay_ms(200);
			write_str(11,1,(u8*)"   ");
			Led1_1=0;
			delay_ms(200);
		}

	}
}
