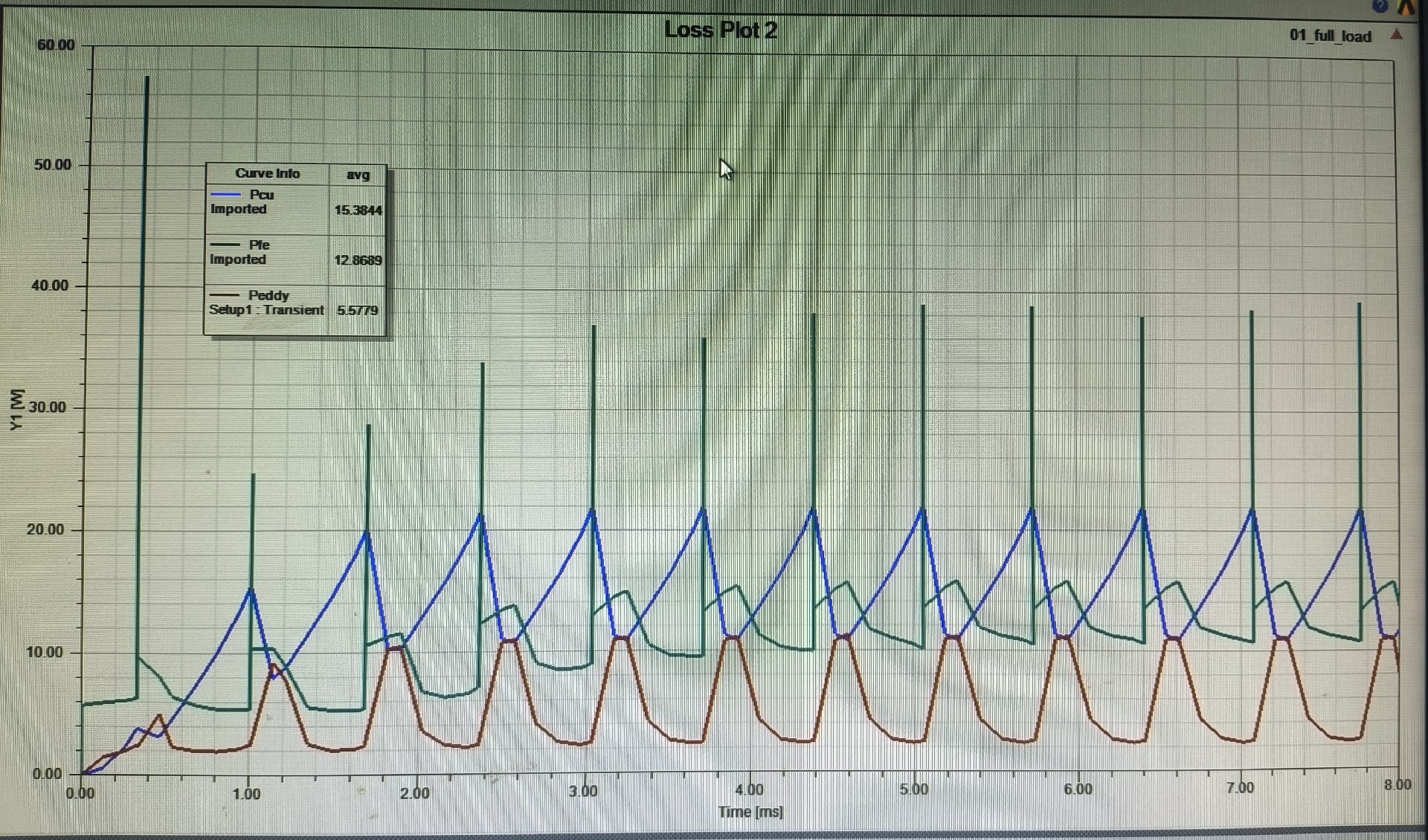

外转子无刷电机在高速运转时，转子表面的涡流损耗和绕组铜耗会产生大量热量。最近手头有个项目要给一款无人机电机做散热优化，用瞬态热仿真摸了个底。这里分享几个关键操作和踩过的坑。

先说说模型简化。外转子结构最大的特点就是磁钢嵌在旋转外壳内部，仿真时要重点处理气隙区域的传热。为了减少计算量，我们用等效导热系数处理气隙对流（毕竟全尺寸建模跑瞬态太费时间）。下面这段APDL命令定义了气隙的等效导热：

MP,KXX,3,0.0265    ! 空气导热系数
MP,KXX,4,0.12      ! 等效后的导热系数

这里把原本3mm的气隙等效成一个虚拟材料层，导热系数提高到原来的4.5倍。这种处理在工程上误差约5%左右，但计算时间能缩短60%。

外转子无刷直流电机温度场，瞬态热仿真

边界条件设置是另一个重头戏。电机端部绕组的对流换热系数需要特别处理，实测数据表明自然对流时h=8~12 W/(m²·K)，强迫风冷可以到25以上。用函数加载更贴近实际工况：

SF,ALL,CONV,%h%,25    ! 基础对流系数
*DEL,_FNCNAME
*DIM,_FNCNAME,,3
_FNCNAME(1) = 0,  8,  12  ! 时间节点
_FNCNAME(2) = 0, 25,  35  ! 对应h值
SFGRAD,CONV,,TIME,,_FNCNAME

这段代码实现了前2秒h从25线性增长到35的渐变过程，模拟电机从启动到满载的散热变化。注意时间步长设置不能太大，建议取载荷变化周期的1/10。

瞬态求解器参数配置直接影响收敛性。推荐用自动时间步长+牛顿迭代的组合：

TRNOPT,FULL            ! 全瞬态方法
AUTOTS,ON              ! 自动时间步
DELTIM,0.1,0.01,0.5   ! 初始0.1s，最小0.01s，最大0.5s
NROPT,UNSYM            ! 非对称牛顿迭代

有个坑要注意：当磁钢温度超过150℃时，其剩磁会明显下降。我们通过场路耦合在损耗计算环节加入了温度-磁性能曲线：

% 磁钢温度特性补偿
function B_rem = BrCorrection(T)
    T0 = 20;            % 基准温度
    alpha = -0.0012;    % NdFeB温度系数
    B_rem = 1.2*(1 + alpha*(T - T0));
end

这个补偿函数会被嵌入到损耗计算模块，确保热源项的准确性。实测发现，不考虑磁性能衰减的话，最高温度预测值会偏低8-10℃。

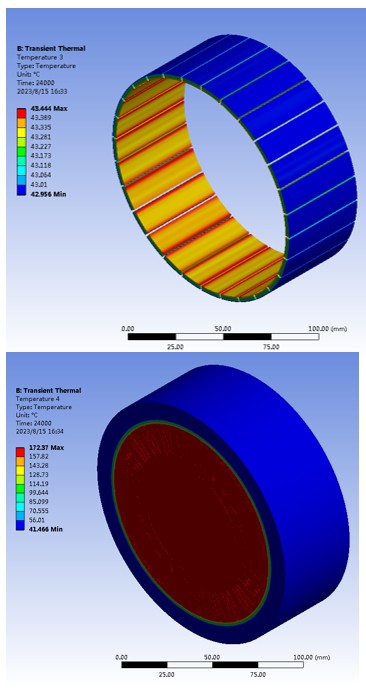

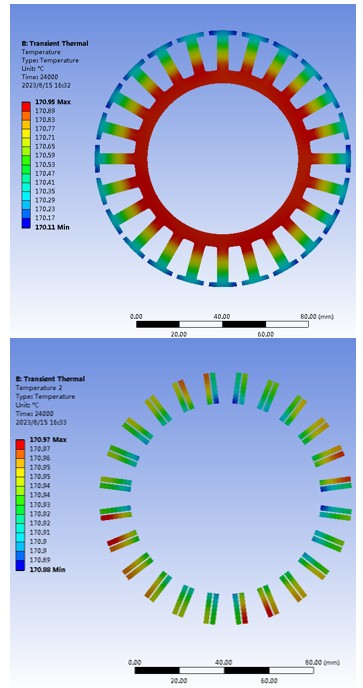

最后看个典型结果：电机在5分钟满载运行后，转子表面出现明显热堆积。最高温出现在绕组端部（102℃），与红外热像仪实测的98℃偏差在可接受范围。这个热斑位置说明需要加强端部散热设计，后来我们通过增加轴向散热片使温度降低了15℃。

import matplotlib.pyplot as plt
nodes_temp = np.loadtxt('rotor_temp.csv')
plt.contourf(nodes_temp, cmap='jet')
plt.colorbar(label='Temperature (°C)')
plt.title('Rotor Temperature Distribution at t=300s')
plt.show()

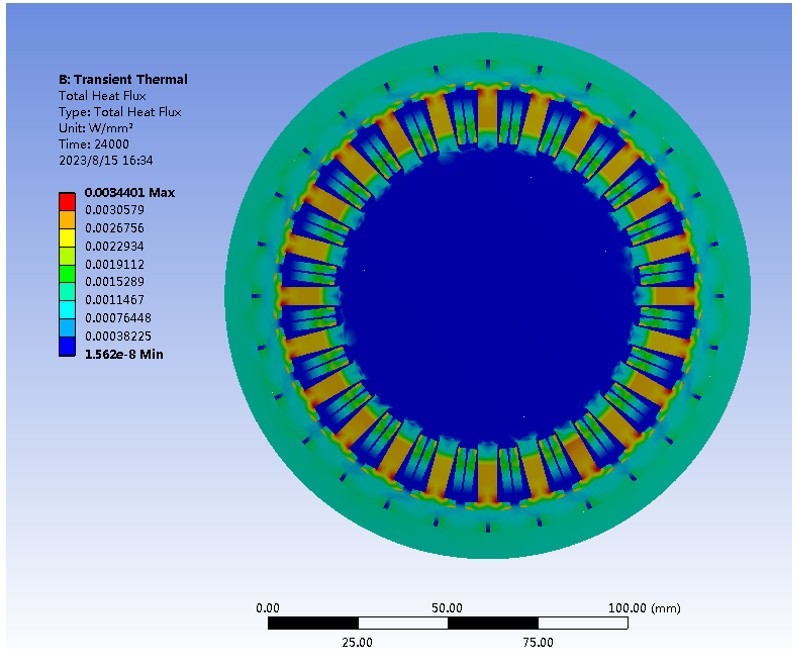

这种瞬态仿真就像给电机做了个动态CT，能清晰看到热量如何在不同部件之间流动。下次如果再碰到电机过热问题，建议先跑个热仿真看看——比盲目加散热片靠谱多了。
