TEB算法原理与代码分析：路径规划算法的实现及其应用

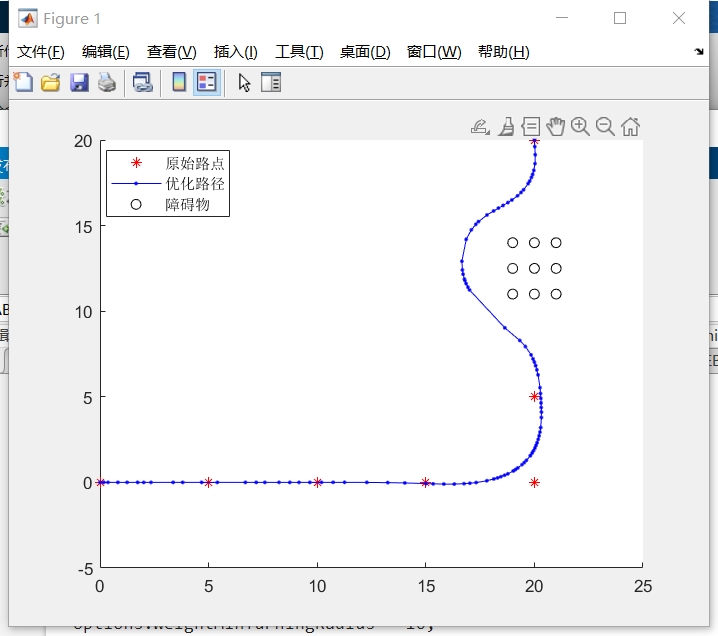

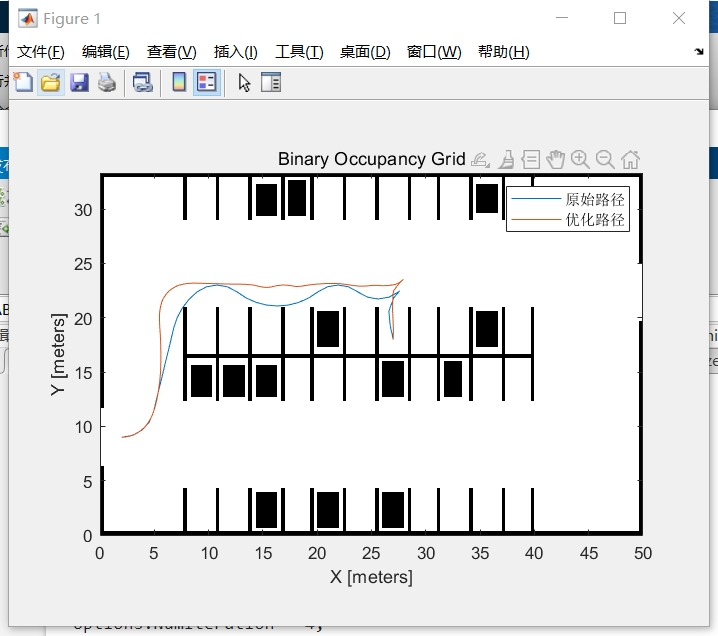

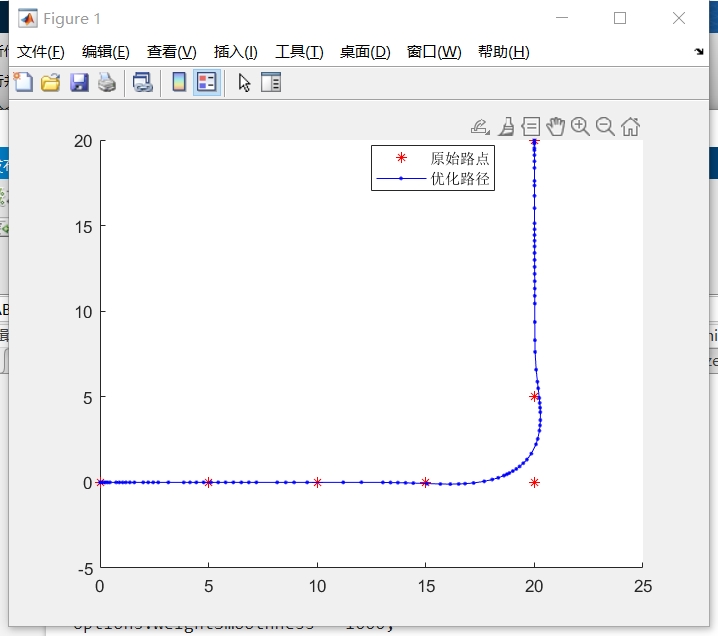

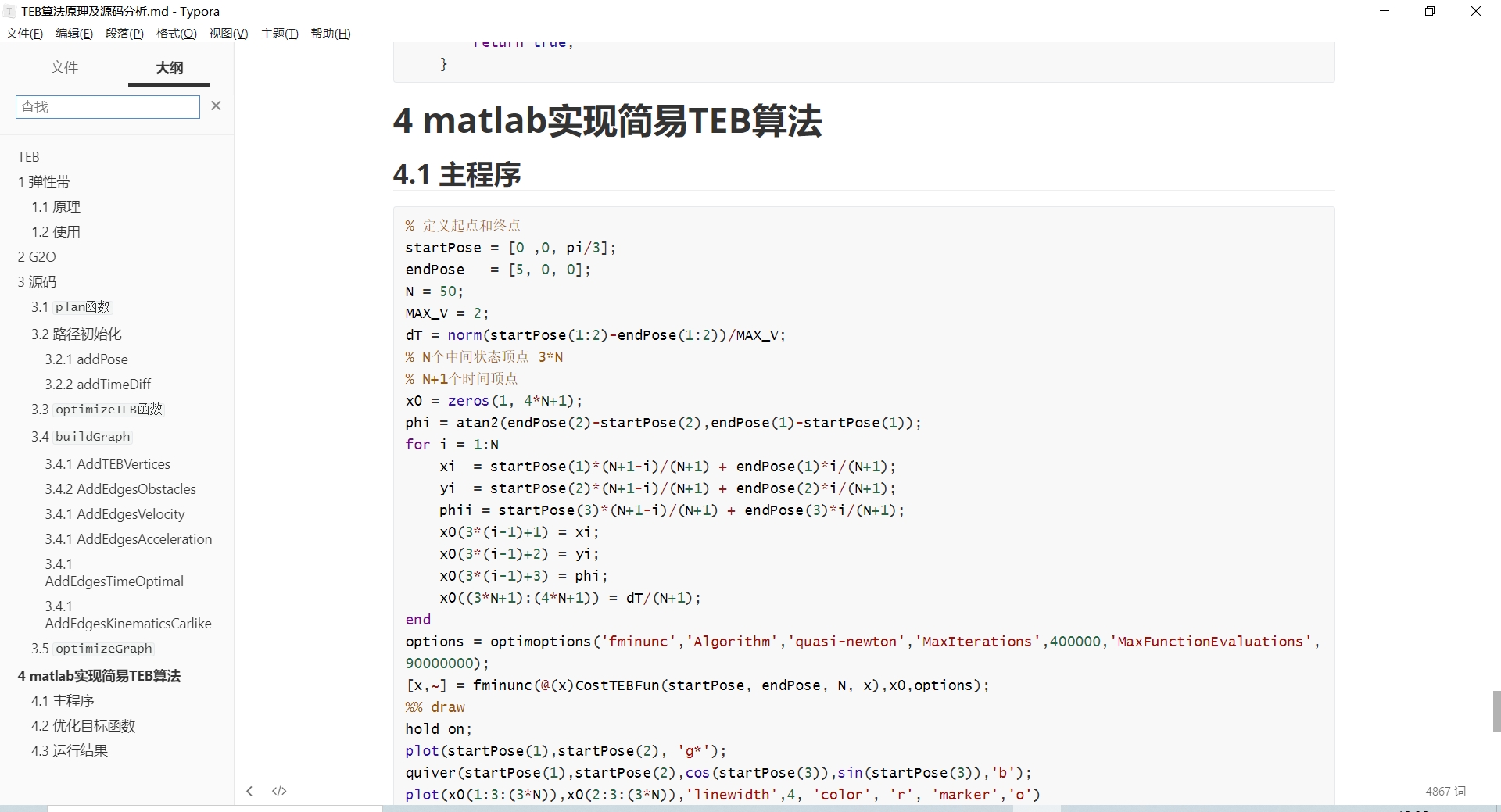

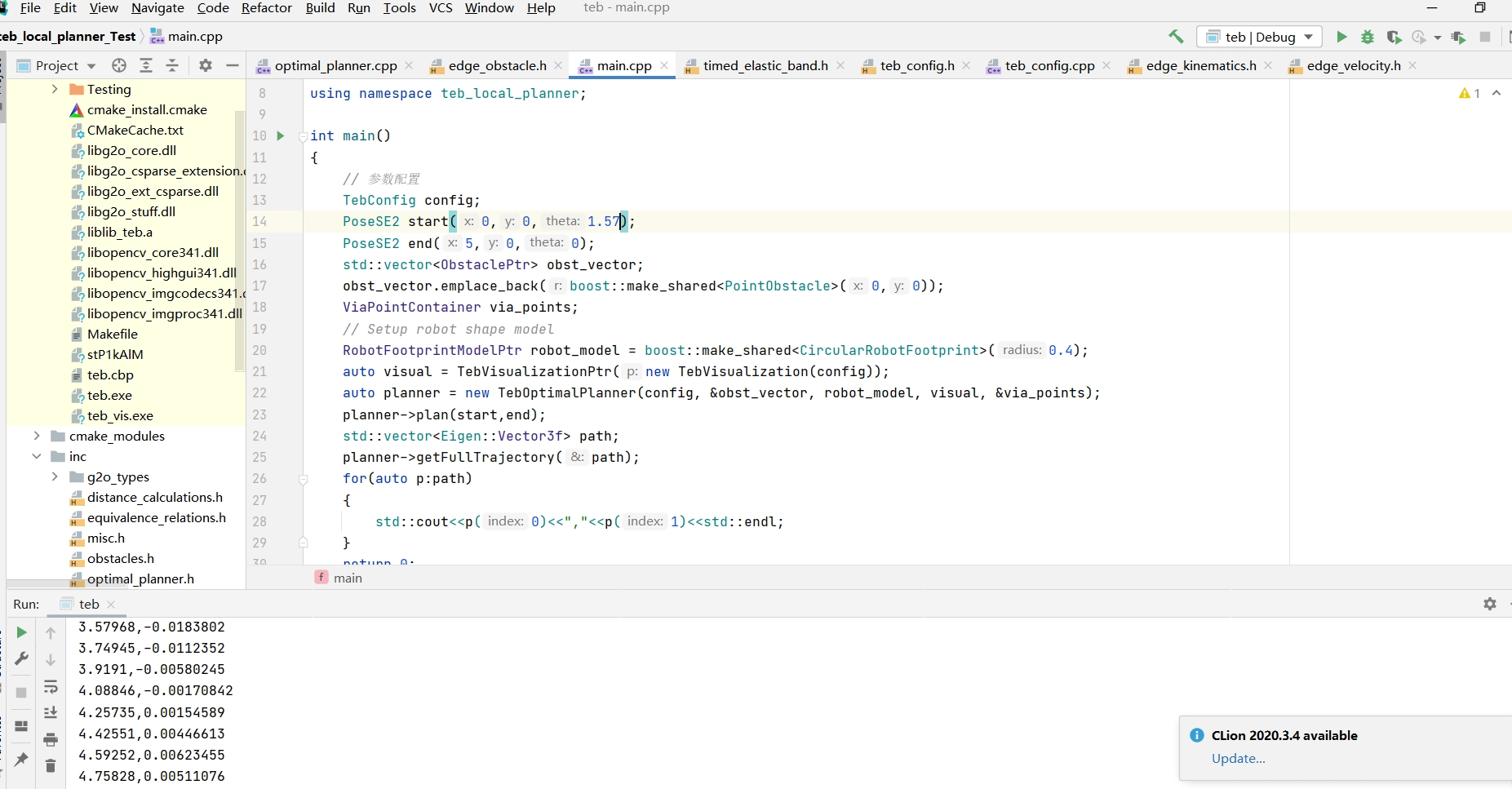

TEB算法原理与代码分析 详细文档+代码分析+matlab程序包 这段代码看起来是一个路径规划算法的实现。它使用了优化算法来寻找从起点到终点的最优路径，考虑了速度约束、运动学约束和障碍物避障。 首先，代码定义了起点和终点的位置，以及障碍物的位置（如果有）。然后，它设置了一些参数，如路径中的中间状态顶点数量N、最大速度MAX_V和时间步长dT。 接下来，代码初始化了一个状态向量x0，用于存储路径规划的初始解。它根据起点和终点的位置，以及N的数量，计算了中间状态顶点的位置和朝向，并将它们存储在x0中。同时，它还计算了每个状态顶点之间的时间间隔dT，并将其存储在x0中。 然后，代码使用优化算法（fminunc函数）来最小化一个成本函数（CostTEBFun函数）。这个成本函数考虑了时间最小约束、速度约束、运动学约束和障碍物避障。优化算法将调整状态向量x0的值，以找到使成本函数最小化的最优解x。 最后，代码绘制了路径规划的结果。它使用plot函数绘制了起点、中间状态顶点和终点的位置，使用quiver函数绘制了起点和中间状态顶点的朝向。如果有障碍物，它还使用plot函数绘制了障碍物的位置。 总结一下，这段代码实现了一个路径规划算法，用于寻找从起点到终点的最优路径。它考虑了速度约束、运动学约束和障碍物避障，并使用优化算法来搜索最优解。这个算法可以应用于机器人导航、自动驾驶等领域，解决路径规划问题。它涉及到的知识点包括优化算法、几何计算和路径规划算法。
概述
本文深入分析了TEB（Timed Elastic Band）算法包中两个关键数学库的实现：Ceres Solver的自动微分系统和CSparse稀疏矩阵库。这些组件为TEB算法提供了高效的非线性优化和稀疏线性代数计算能力，是路径规划与优化算法的数学基础。
Ceres Solver自动微分系统
自动微分原理与实现
Ceres Solver的自动微分系统基于对偶数（Dual Numbers）和Jet数学概念，能够精确计算复杂函数的导数而无需手动推导或使用数值近似。
Jet对偶数实现
Jet类是自动微分的核心数据结构，它将每个变量表示为a + v·ε的形式，其中a是原始值，v是导数分量，ε满足ε²=0的无穷小量。
template <typename T, int N>
struct Jet {
T a; // 原始值（实数部分）
Eigen::Matrix<T, N, 1, Eigen::DontAlign> v; // 导数部分（无穷小分量）
};这种表示方法允许通过常规算术运算同时计算函数值和导数。例如，两个Jet对象的乘法运算：
template<typename T, int N> inline
Jet<T, N> operator*(const Jet<T, N>& f, const Jet<T, N>& g) {
Jet<T, N> h;
h.a = f.a * g.a; // 实数部分相乘
h.v = f.a * g.v + f.v * g.a; // 自动计算导数（乘积法则）
return h;
}基本函数扩展
系统为所有基本数学函数提供了Jet版本的实现，确保导数计算的完整性：
- 指数函数：
exp(a + u) ≈ exp(a) + exp(a)·u - 对数函数：
log(a + u) ≈ log(a) + u/a - 三角函数：
sin(a + u) ≈ sin(a) + cos(a)·u - 幂函数：支持常数指数、常数底数和双变量情况
每个函数重载都精确实现了对应的求导规则，确保自动微分的数学正确性。
雅可比矩阵计算
AutoDiff类提供了计算多参数函数雅可比矩阵的核心功能：
template <typename Functor, typename T, int N0 = 0, int N1 = 0, ...>
struct AutoDiff {
static bool Differentiate(const Functor& functor,
T const *const *parameters,
int num_outputs,
T *function_value,
T **jacobians);
};该系统支持最多10个输入参数向量，通过以下步骤计算雅可比矩阵：
- 参数拼接：将所有输入参数连接成单一参数向量
- 扰动注入：为每个参数维度创建独立的单位扰动
- 函数评估：在扰动参数下评估函数，得到扩展输出
- 导数提取：从扩展输出中分离函数值和各参数的雅可比矩阵块
内存优化策略
FixedArray类提供了智能的内存管理，对小数组使用栈内存，对大数组使用堆内存：
template <typename T, ssize_t inline_elements = -1>
class FixedArray {
// 对小数组使用内联存储，避免堆分配开销
ManualConstructor<InnerContainer> inline_space_[kInlineElements];
};这种设计在保持接口简洁的同时，优化了小规模问题的性能。
CSparse稀疏矩阵库
核心数据结构
CSparse使用压缩列存储（CSC）格式高效表示稀疏矩阵：
typedef struct cs_sparse {
csi nzmax; // 最大非零元素数量
csi m; // 行数
csi n; // 列数
csi *p; // 列指针（长度n+1）
csi *i; // 行索引（长度nzmax）
double *x; // 数值（长度nzmax）
csi nz; // 三元组格式的非零元数
} cs;关键算法实现
1. 矩阵运算
- 矩阵乘法：
cs_multiply实现稀疏矩阵乘法，使用散列技术避免重复访问 - 矩阵转置：
cs_transpose高效处理稀疏矩阵转置 - 矩阵加法：
cs_add支持带系数的稀疏矩阵相加
2. 矩阵分解
- Cholesky分解：
cs_chol实现稀疏Cholesky分解，用于对称正定系统 - LU分解：
cs_lu提供带部分主元选择的稀疏LU分解 - QR分解：
cs_qr计算稀疏QR分解，用于最小二乘问题
3. 求解器系统
// Cholesky求解器
csi cs_cholsol(csi order, const cs *A, double *b);
// LU求解器
csi cs_lusol(csi order, const cs *A, double *b, double tol);
// QR求解器
csi cs_qrsol(csi order, const cs *A, double *b);每个求解器都包含符号分析和数值计算两个阶段，通过预处理提高求解效率。
符号分析优化
CSparse包含先进的符号分析工具来优化分解过程：
- AMD排序：
cs_amd实现近似最小度排序，减少分解过程中的填充元 - 矩阵分块：
cs_dmperm识别矩阵的块对角结构，支持并行处理 - 强连通分量：
cs_scc检测矩阵的强连通分量，优化计算顺序
在TEB算法中的应用
优化问题建模
TEB算法将路径规划问题表述为非线性优化问题：
min Σ w_i · f_i(x)²其中：
x表示路径状态变量（位置、方向、时间等）f_i(x)表示各种约束条件（障碍物避让、动力学约束、平滑性等）w_i是权重系数
自动微分的优势
- 精度保证：相比数值微分，自动微分提供机器精度的导数计算
- 效率优化：避免手动推导复杂约束条件的雅可比矩阵
- 开发便捷：只需实现目标函数，导数自动计算
稀疏性利用
TEB优化问题的雅可比矩阵具有高度稀疏性：
- 每个约束只影响局部路径点
- 时间相关约束产生带状结构
- CSparse有效利用这种稀疏性，降低计算复杂度
性能优化特性
内存管理
两个库都实现了精细的内存管理策略：
- 预分配工作空间避免重复分配
- 智能内存重用机制
- 栈内存用于小规模临时数据
算法优化
- 惰性求值：只在需要时计算导数和矩阵元素
- 符号重用：多次求解时重复使用符号分析结果
- 缓存友好：数据布局优化提高缓存利用率
总结
TEB算法包中的自动微分和稀疏矩阵库提供了强大的数学计算基础：
- Ceres的自动微分使复杂约束的梯度计算变得简单可靠
- CSparse的稀疏算法高效处理大规模路径优化问题
- 两者结合为实时路径规划提供了必要的数值计算能力
这些组件的精心设计和优化实现，使得TEB算法能够在复杂的动态环境中实时计算机器人的最优轨迹，体现了现代数值计算在机器人领域的成功应用。
TEB算法原理与代码分析 详细文档+代码分析+matlab程序包 这段代码看起来是一个路径规划算法的实现。它使用了优化算法来寻找从起点到终点的最优路径，考虑了速度约束、运动学约束和障碍物避障。 首先，代码定义了起点和终点的位置，以及障碍物的位置（如果有）。然后，它设置了一些参数，如路径中的中间状态顶点数量N、最大速度MAX_V和时间步长dT。 接下来，代码初始化了一个状态向量x0，用于存储路径规划的初始解。它根据起点和终点的位置，以及N的数量，计算了中间状态顶点的位置和朝向，并将它们存储在x0中。同时，它还计算了每个状态顶点之间的时间间隔dT，并将其存储在x0中。 然后，代码使用优化算法（fminunc函数）来最小化一个成本函数（CostTEBFun函数）。这个成本函数考虑了时间最小约束、速度约束、运动学约束和障碍物避障。优化算法将调整状态向量x0的值，以找到使成本函数最小化的最优解x。 最后，代码绘制了路径规划的结果。它使用plot函数绘制了起点、中间状态顶点和终点的位置，使用quiver函数绘制了起点和中间状态顶点的朝向。如果有障碍物，它还使用plot函数绘制了障碍物的位置。 总结一下，这段代码实现了一个路径规划算法，用于寻找从起点到终点的最优路径。它考虑了速度约束、运动学约束和障碍物避障，并使用优化算法来搜索最优解。这个算法可以应用于机器人导航、自动驾驶等领域，解决路径规划问题。它涉及到的知识点包括优化算法、几何计算和路径规划算法。
