1、单片机：STC89C52

2、直流电机介绍

（1）直流电机是一种将电能转换为机械能的装置。一般的直流电机有两个电极，当电极正接时，电机正转，当电极反接时，电机反转
（2）直流电机主要由永磁体（定子）、线圈（转子）和换向器组成
（3）除直流电机外，常见的电机还有步进电机、舵机、无刷电机、空心杯电机等

3、电机驱动电路

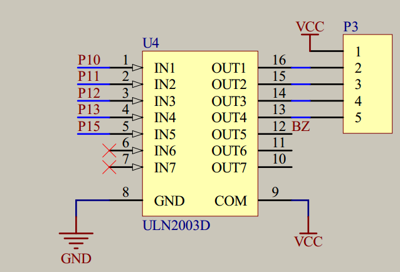

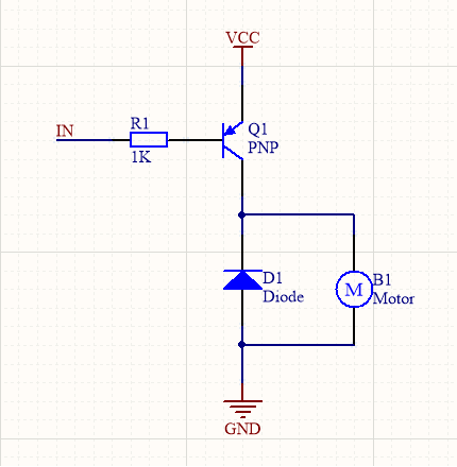

（1）大功率器件直接驱动

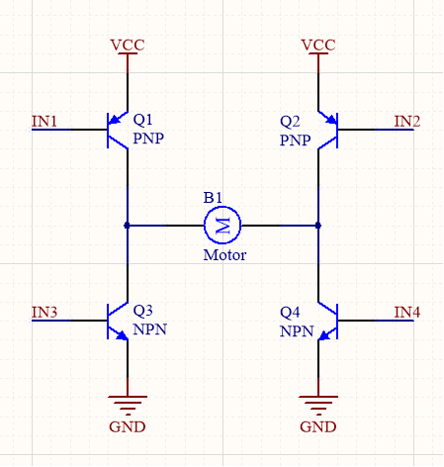

（2）H桥驱动

4、PWM介绍

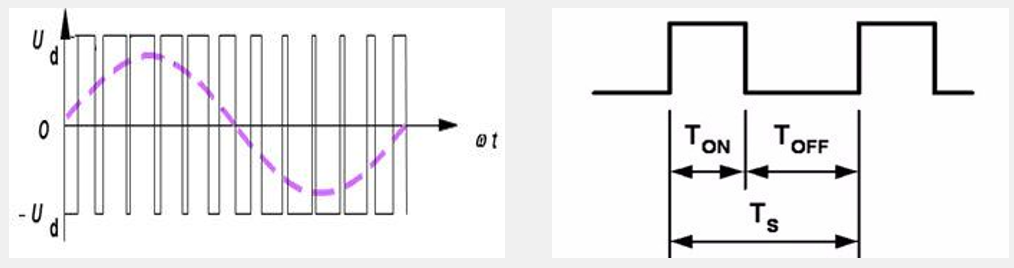

（1）PWM（Pulse Width Modulation）即脉冲宽度调制，在具有惯性的系统中，可以通过对一系列脉冲的宽度进行调制，来等效地获得所需要的模拟参量，常应用于电机控速、开关电源等领域
（2）PWM重要参数：
频率 = 1 / T(S )
占空比 = T(ON) / T(S)
精度 = 占空比变化步距

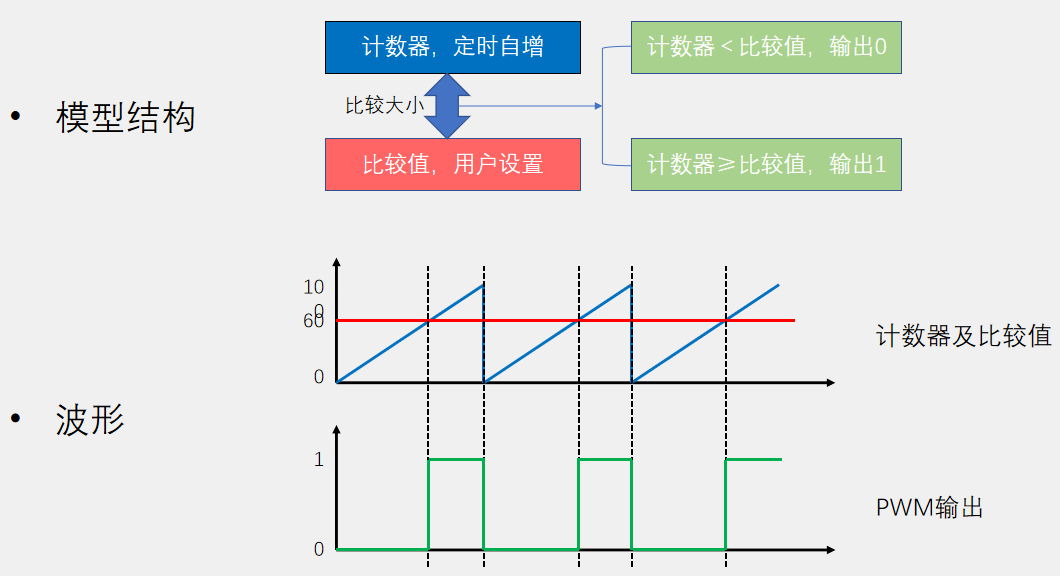

5、产生PWM方法

6、LED呼吸灯

（1）main.c

#include <REGX52.H>

sbit LED=P2^0;

void Delay(unsigned int t)
{
	while(t--);
}

void main()
{
	unsigned char Time,i;
	while(1)
	{
		for(Time=0;Time<100;Time++)
		{
			for(i=0;i<20;i++)
			{
				LED=0;
				Delay(Time);
				LED=1;
				Delay(100-Time);
			}
		}
		for(Time=100;Time>0;Time--)
		{
			for(i=0;i<20;i++)
			{
				LED=0;
				Delay(Time);
				LED=1;
				Delay(100-Time);
			}
		}
	}
}

7、直流电机调速

（1）main.c

#include <REGX52.H>
#include "Delay.h"
#include "Key.h"
#include "Nixie.h"
#include "Timer0.h"

sbit Motor=P1^0;

unsigned char Counter,Compare;
unsigned char KeyNum,Speed;

void main()
{
	Timer0_Init();
	Compare=0;
	while(1)
	{
		KeyNum=Key();
		if(KeyNum==1)
		{
			Speed++;
			Speed%=4;
			if(Speed==0){Compare=0;}
			if(Speed==1){Compare=50;}
			if(Speed==2){Compare=75;}
			if(Speed==3){Compare=100;}
		}
		Nixie(1,Speed);
	}
}

void Timer0_Routine() interrupt 1
{
	TL0 = 0xA4;		//设置定时初值
	TH0 = 0xFF;		//设置定时初值
	Counter++;
	Counter%=100;
	if(Counter<Compare)
	{
		Motor=1;
	}
	else
	{
		Motor=0;
	}
}

（2）Timer0.c

#include <REGX52.H>

/**
  * @brief  定时器0初始化，100微秒@11.0592MHz
  * @param  无
  * @retval 无
  */
void Timer0_Init(void)		//1毫秒@11.0592MHz
{
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0xA4;		//设置定时初值
	TH0 = 0xFF;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;
	EA=1;
	PT0=0;
}

/*定时器中断函数模板
void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;
	TL0 = 0xA4;		//设置定时初值
	TH0 = 0xFF;		//设置定时初值
	T0Count++;
	if(T0Count==1000)
	{
		T0Count=0;

	}
}
*/

（3）Key.c

#include <REGX52.H>
#include "Delay.h"

/**
  * @brief  获取独立按键键码
  * @param  无
  * @retval 按下按键的键码，范围：0~4，无按键按下时返回值为0
  */
unsigned char Key()
{
	unsigned char KeyNumber=0;

	if(P3_1==0){Delay(20);while(P3_1==0);Delay(20);KeyNumber=1;}
	if(P3_0==0){Delay(20);while(P3_0==0);Delay(20);KeyNumber=2;}
	if(P3_2==0){Delay(20);while(P3_2==0);Delay(20);KeyNumber=3;}
	if(P3_3==0){Delay(20);while(P3_3==0);Delay(20);KeyNumber=4;}

	return KeyNumber;
}

（4）Nixie.c

#include <REGX52.H>
#include "Delay.h"

unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

void Nixie(unsigned char Location,Number)
{
	switch(Location)
	{
		case 1:P2_4=1;P2_3=1;P2_2=1;break;
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;
	}
	P0=NixieTable[Number];
	Delay(1);
	P0=0x00;
}

（5）Delay.c

void Delay(unsigned int xms)
{
	unsigned char i, j;

	while(xms--)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
	}
}
