本文为伺服电机控制系统工程师、工业机器人运动控制算法开发者、自动化设备硬件设计师提供霍尔电流传感器在伺服控制中的带宽与延迟优化深度解析。包含三环控制敏感性分析、霍尔传感器带宽提升技术路径、实测数据对比及工程选型建议。

一、伺服电机控制环对电流反馈的实时性要求

1.1 三环控制结构与电流环的核心地位

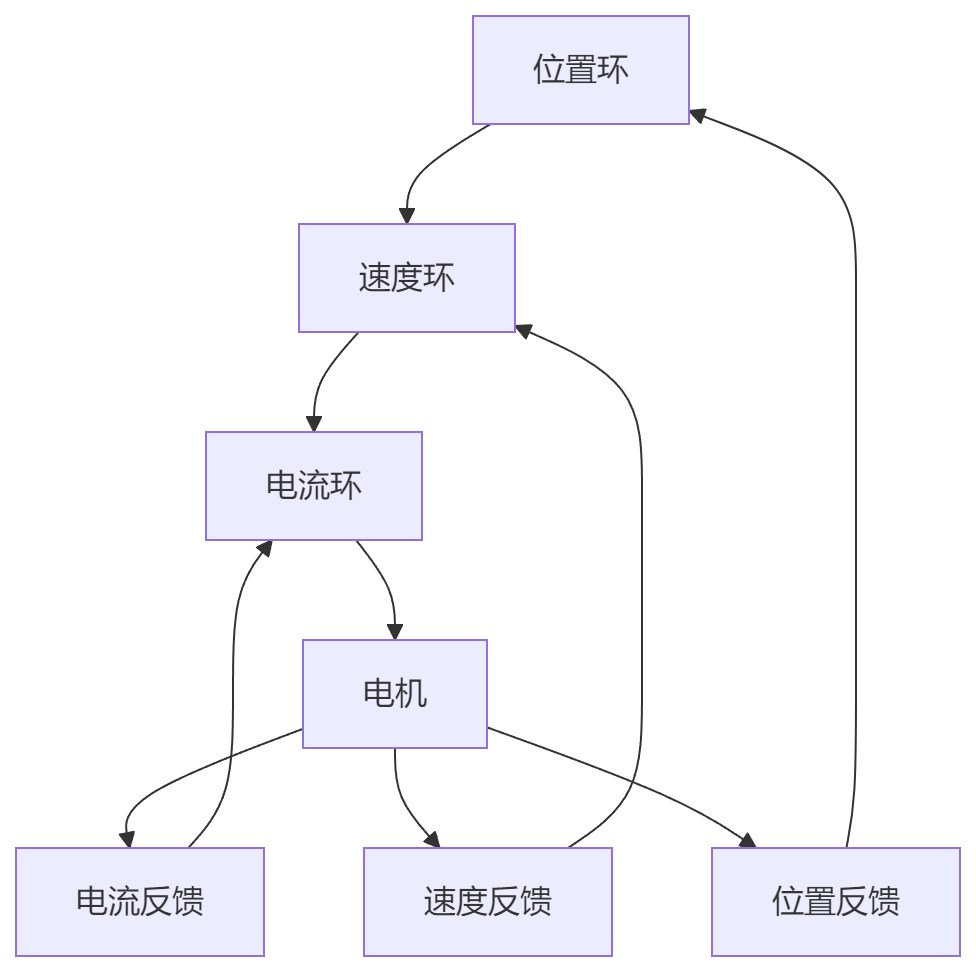

伺服电机控制架构采用经典的级联闭环设计：位置环（最外环）→速度环（中间环）→电流环（最内环）。电流环直接控制电机绕组的相电流，实现对输出转矩的精准、快速调节。

1.2 延迟对系统性能的影响量化

电流环的闭环带宽（BW)）与相位裕度直接受限于总延迟 (Td)。根据控制理论，对于典型二阶系统，近似关系为 \\(f{BW} \\approx \\frac{1}{2\\pi \\cdot Td} \\cdot k\\)（k=0.3~0.5）。

延迟-带宽换算表：

总延迟 (T_d)	理论最大带宽
5μs	30~50kHz
2μs	75~125kHz
1μs	150~250kHz
0.5μs	300~500kHz

二、霍尔传感器带宽提升的技术路径

2.1 磁芯材料的高频特性优化

传统铁氧体磁芯在频率超过100kHz时磁导率急剧下降。新一代传感器采用非晶/纳米晶合金，磁导率在宽频范围内保持稳定（20k~50k），饱和磁感应强度高（>1.2T），且高频损耗极低。

// python
# 磁芯材料高频参数计算示例
def core_material_properties(freq_MHz):
    """
    计算不同频率下的磁导率和损耗
    freq_MHz: 频率（MHz）
    返回: (μr, loss_factor)
    """
    # 非晶合金参数
    if freq_MHz <= 0.1:
        return 25000, 0.01
    elif freq_MHz <= 1:
        return 22000, 0.05
    elif freq_MHz <= 10:
        return 18000, 0.12
    else:
        return 15000, 0.25

2.2 ASIC响应速度的电路级突破

信号调理专用集成电路（ASIC）是决定传感器响应速度的核心。关键技术包括高速差分放大器（带宽 ≥5MHz，压摆率 >50V/μs）、动态失调消除（DOC）电路、数字补偿引擎。

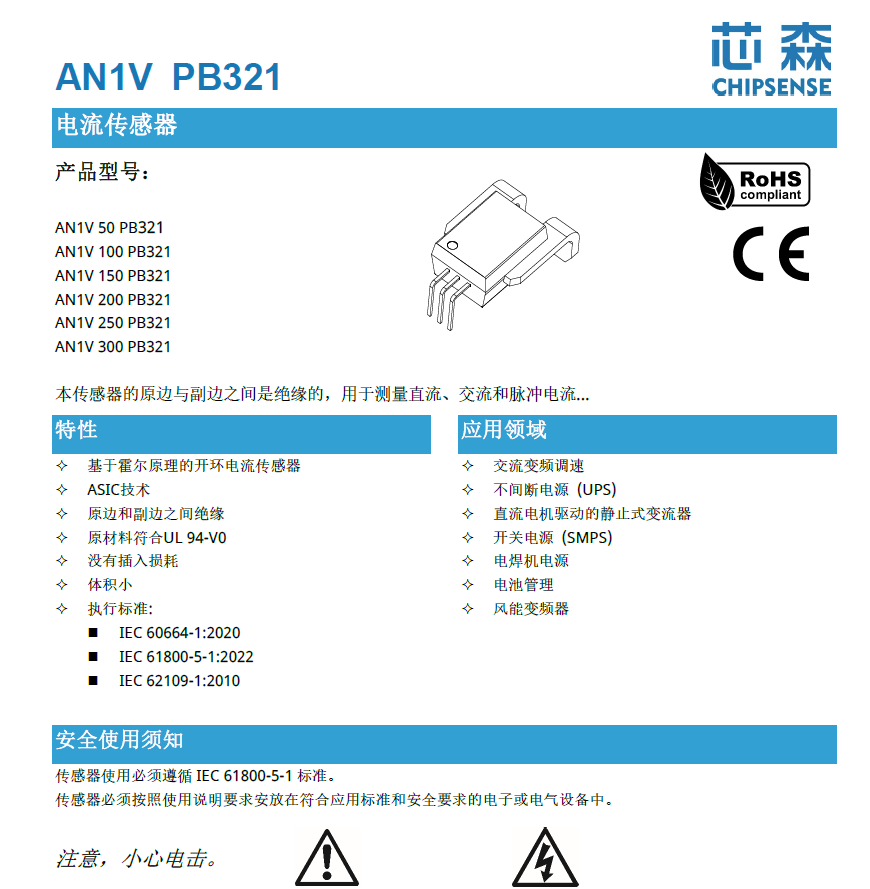

以芯森电子AN系列为例，其 ASIC 采用 0.18μm BCD 工艺，内置14bit Σ-Δ ADC，采样率1MSPS，配合硬件加速的 Clark/Park 变换模块。

// c
// 数字补偿引擎核心处理（简化）
void digital_compensation_engine(int16_t *raw_data, int16_t *compensated_data) {
    // 温度查表补偿
    float temp = read_temperature();
    float gain_correction = get_gain_correction(temp);
    float offset_correction = get_offset_correction(temp);

    // 数字滤波（IIR）
    static float history[3] = {0};
    for(int i = 0; i < SAMPLES; i++) {
        float filtered = 0.7*raw_data[i] + 0.15*history[0] + 0.1*history[1] + 0.05*history[2];
        compensated_data[i] = filtered * gain_correction + offset_correction;
        // 更新历史
        history[2] = history[1];
        history[1] = history[0];
        history[0] = filtered;
    }
}

2.3 数字接口传输速率的架构演进

传统模拟输出受限于传输线寄生参数。新一代方案转向 LVDS 差分数字接口（传输速率100Mbps，延迟<10ns）、SENT协议（单线4Mbps）、高速 SPI/I²C。

接口性能对比：

接口类型	最大带宽	典型延迟	适合场景
模拟输出	200kHz	1-2μs	传统驱动器
LVDS	10MHz	<10ns	高速伺服
SENT	4Mbps	20-50ns	汽车电子
高速SPI	50Mbps	<100ns	多传感器同步

三、实测对比：不同带宽传感器对电机阶跃响应的差异

3.1 测试条件

• 电机：1.5kW，3000rpm，4极

• 驱动器：20kHz PWM，50μs控制周期

• 负载：空载，5A阶跃电流指令（额定转矩30%）

• 测量设备：500MHz示波器，高压差分探头

3.2 关键数据汇总

性能指标	方案A（50kHz）	方案B（200kHz）	方案C（500kHz）
上升时间 (T_r)	32μs	18μs	10μs
超调量 (O_s)	6.0%	4.0%	0%
稳态误差 (E_{ss})	±0.8%	±0.5%	±0.3%
相位滞后（@1kHz）	11.5°	6.5°	2.9°
有效带宽（-3dB）	45kHz	180kHz	480kHz

3.3 实测波形分析

数据分析脚本：

// python
import numpy as np
import matplotlib.pyplot as plt

# 实测数据
time_us = np.array([0, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100])
current_A = {
    '方案A': np.array([0.5, 2.8, 4.2, 5.1, 5.3, 5.0, 4.9, 5.0, 5.0, 5.0, 5.0]),
    '方案B': np.array([0.5, 3.5, 4.8, 5.2, 5.1, 5.0, 5.0, 5.0, 5.0, 5.0, 5.0]),
    '方案C': np.array([0.5, 4.2, 5.0, 5.0, 5.0, 5.0, 5.0, 5.0, 5.0, 5.0, 5.0])
}

# 计算性能指标
def calculate_metrics(time, current):
    rise_time = time[np.where(current >= 0.9 * current[-1])[0][0]] - time[0]
    overshoot = (np.max(current) - current[-1]) / current[-1] * 100 if np.max(current) > current[-1] else 0
    return rise_time, overshoot

for name, data in current_A.items():
    rt, os = calculate_metrics(time_us, data)
    print(f"{name}: 上升时间={rt}μs, 超调量={os:.1f}%")

四、工程选型建议

4.1 应用场景匹配

伺服等级	推荐带宽	典型型号	适用领域
经济型	50-100kHz	开环霍尔	普通输送线、风机水泵
标准型	100-200kHz	闭环霍尔	通用机械手、CNC机床
高性能	200-500kHz	高速闭环	工业机器人、精密定位
超高速	500kHz+	LVDS接口	半导体设备、高速并联机器人

4.2 PCB布局要点

1. 电源去耦：每个电源引脚就近放置100nF MLCC + 10μF钽电容

2. 信号隔离：模拟信号与数字电源分割，使用磁珠隔离

3. 地平面：完整地平面，避免分割造成回流路径中断

4. 热设计：高温环境需预留散热焊盘或导热路径

4.3 校准与维护

// python
# 现场校准程序框架
def field_calibration(sensor_id):
    # 1. 零点校准（无电流状态）
    zero_offset = sample_average(1000)
    save_calibration(sensor_id, 'zero', zero_offset)

    # 2. 满量程校准（施加标准电流）
    apply_reference_current(100)  # 100A参考
    full_scale = sample_average(1000)
    save_calibration(sensor_id, 'gain', full_scale/100)

    # 3. 温度补偿表生成
    for temp in range(-40, 125, 5):
        set_temperature_chamber(temp)
        wait_stable()
        cal_data = sample_calibration_points()
        save_temp_table(sensor_id, temp, cal_data)

五、结论

伺服电机控制系统对电流反馈实时性的要求日益严苛。传统开环霍尔传感器在低频场景下仍可胜任，但在高频PWM、快速动态响应的现代工业应用中，其性能瓶颈日益凸显。

闭环霍尔电流传感器通过磁芯材料优化、ASIC高速化、数字接口演进的三重技术突破，实现了≥500kHz带宽与<1μs延迟的工程级表现。实测数据表明，相比传统方案（50kHz），高速闭环霍尔传感器（500kHz）可将电流上升时间缩短3倍、超调量降至零、相位滞后压缩至3°以内。

芯森电子AN系列产品已在工业机器人、精密传动、数控机床等高端装备中得到验证，为伺服系统升级提供可靠的高带宽、低延迟电流检测方案。
