本文教的是方法，也给出几种改进方法，二次创新结构，百变不离其宗，一文带你改进自己模型，科研路上少走弯路。

---

前言

在医学图像分割任务中，病灶区域往往形态各异、边界模糊，且经常与周围组织的对比度较低，这要求模型具备极强的特征提取和细节辨别能力。传统的U-Net网络虽然通过跳跃连接融合了多尺度特征，但在处理复杂语义和精细边缘时仍有不足，尤其是在捕获跨通道的特征依赖时，要么缺乏注意力机制导致关键特征不够突出，要么采用类似 SE（Squeeze-and-Excitation）机制却因为降维操作丢失了通道间的原始空间关联。为了解决这些痛点，本文引入了在计算机视觉领域表现出色的 ECA（Efficient Channel Attention，高效通道注意力）机制。ECA 巧妙地抛弃了传统的降维全连接层，通过自适应核大小的一维卷积直接实现局部跨通道交互。这种创新设计不仅极大地降低了模型复杂度（仅需少量参数），而且有效保留了通道特征的完整性，使得网络能够更加精准、高效地聚焦病灶区域，让 U-Net 模型在医学图像病灶分割上取得显著突破！

论文发表信息

• 论文标题：ECA-Net: Efficient Channel Attention for Deep Convolutional Neural Networks
• 发表会议/期刊：CVPR 2020（计算机视觉顶会）
• 作者单位：天津大学、大连理工大学等
• 核心贡献：提出了一种极其轻量且高效的通道注意力模块（ECA），通过避免降维操作并采用自适应一维卷积来实现局部跨通道交互，在几乎不增加模型参数和计算量的前提下显著提升了模型性能。
• 论文地址：https://arxiv.org/abs/1910.03151
• 代码地址：https://github.com/BangguWu/ECANet

ECA 核心模块理论

ECA（高效通道注意力）机制的核心思想在于避免通道降维，并通过高效的一维卷积捕获局部跨通道的交互信息。传统的 SE 注意力机制虽然有效，但其为了降低计算量采用了“降维-升维”的瓶颈结构，这不可避免地破坏了通道间的直接对应关系。而 ECA 机制通过以下创新实现破局：

1. 无降维的全局信息聚合：ECA 首先对输入的特征图进行全局平均池化（GAP），获取每个通道的全局空间统计信息，但不进行任何降维处理，从而保留了完整的通道维度特征。
2. 自适应一维卷积交互：在不改变通道数的情况下，ECA 使用一个轻量级的一维卷积（1D Convolution）来实现局部跨通道交互。卷积核的大小 $k$ 根据通道数 $C$ 自适应计算得出，通道数越多，交互范围越大。随后通过 Sigmoid 激活函数生成每个通道的注意力权重。

作为一个极度轻量化且高效的注意力模块，ECA 能够让模型在几乎不增加任何计算负担的情况下，深度挖掘通道间的关键依赖关系并精确定位病灶特征，非常适合应用于计算资源敏感且对精度要求极高的医学图像分割。

训练代码参考和下载：手把手带你完成基于Unet的医学图像分割系统设计与实现，Unet网络架构讲解，Unet复现，使用vibe coding工具，开发一个完整系统，包含完整源码

---

---

🐴一、实战细节

⚡⚡实验结果画图

画图效果如下，代码可一键运行

画图代码：

# -*- coding: utf-8 -*-
"""
@Auth ：落花不写码
@File ：画图.py
@IDE ：PyCharm
@Motto :学习新思想，争做新青年
"""
import matplotlib.pyplot as plt
import pandas as pd
import os


plt.rcParams['font.family'] = 'SimHei'
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams.update({'font.size': 14})


def smooth_curve(points, factor=None):
    smoothed_points = []
    for point in points:
        if smoothed_points:
            previous = smoothed_points[-1]
            smoothed_points.append(previous * factor + point * (1 - factor))
        else:
            smoothed_points.append(point)
    return smoothed_points


"""
想对比几个就写几个
"""
csv_configs = [
    {'name': 'U-Net', 'path': r'runs/train/exp/results.csv', 'color': '#4C72B0'},  # 蓝色
    {'name': '本文算法', 'path': 'runs/train/exp3/results.csv', 'color': '#DD8452'},  # 红色
]
max_compare_epochs = None  # 对比轮数
factor = 0.5


# 保存结果路径
save_dir = 'result'
os.makedirs(save_dir, exist_ok=True)


data_frames = []
for config in csv_configs:
    if os.path.exists(config['path']):
        df = pd.read_csv(config['path'])
        df['epoch'] = df['epoch'] + 1
        df.columns = df.columns.str.strip()

        if max_compare_epochs is not None:
            df = df[df['epoch'] <= max_compare_epochs]

        data_frames.append({
            'name': config['name'],
            'df': df,
            'color': config['color']
        })
    else:
        print(f"找不到文件 {config['path']}")

if not data_frames:
    raise ValueError("没有找到任何 CSV 文件，请检查路径！")

fig, ax = plt.subplots(figsize=(10, 6), dpi=300)

for item in data_frames:
    name = item['name']
    df = item['df']
    color = item['color']
    epochs = df['epoch'].values
    vals = df['val_loss'].values

    # ax.plot(epochs, vals, alpha=0.3, color=color, linewidth=1.5)

    # 画平滑后的曲线
    smoothed_vals = smooth_curve(vals, factor=factor)
    ax.plot(epochs, smoothed_vals, alpha=1.0, color=color, linewidth=2.5, label=name)

ax.set_title('损失对比 (Val Loss)', pad=15, fontweight='bold')
ax.set_xlabel('训练轮次 (Epochs)', labelpad=10)
ax.set_ylabel('损失值 (Loss)', labelpad=10)

# 去除右侧和上方的黑框
ax.spines['top'].set_visible(False)
ax.spines['right'].set_visible(False)
# 左侧和下方的坐标轴
ax.spines['bottom'].set_linewidth(1.5)
ax.spines['left'].set_linewidth(1.5)

ax.grid(axis='y', linestyle='--', alpha=0.5)
ax.legend(frameon=False, loc='upper right')

plt.tight_layout()
loss_save_path = os.path.join(save_dir, 'val_loss_comparison.png')
plt.savefig(loss_save_path, format='png', dpi=300)
print(f"Loss对比图已保存至: {loss_save_path}")
plt.show()

# 绘制 mIoU 图
fig, ax = plt.subplots(figsize=(10, 6), dpi=300)

for item in data_frames:
    name = item['name']
    df = item['df']
    color = item['color']
    epochs = df['epoch'].values
    vals = df['val_miou'].values

    # ax.plot(epochs, vals, alpha=0.3, color=color, linewidth=1.5)
    smoothed_vals = smooth_curve(vals, factor=factor)
    ax.plot(epochs, smoothed_vals, alpha=1.0, color=color, linewidth=2.5, label=name)

ax.set_title('mIoU对比 (Val mIoU)', pad=15, fontweight='bold')
ax.set_xlabel('训练轮次 (Epochs)', labelpad=10)
ax.set_ylabel('mIoU', labelpad=10)

ax.spines['top'].set_visible(False)
ax.spines['right'].set_visible(False)
ax.spines['bottom'].set_linewidth(1.5)
ax.spines['left'].set_linewidth(1.5)

ax.grid(axis='y', linestyle='--', alpha=0.5)
ax.legend(frameon=False, loc='lower right')

plt.tight_layout()
acc_save_path = os.path.join(save_dir, 'val_miou_comparison.png')
plt.savefig(acc_save_path, format='png', dpi=300)
print(f"mIoU对比图已保存至: {acc_save_path}")
plt.show()

---

⚡⚡ECA模块代码

# -*- coding: utf-8 -*-
"""
@Auth ：落花不写码
@File ：eca.py
@Motto :学习新思想，争做新青年
"""
import torch
from torch import nn


class ECA(nn.Module):
    """Constructs a ECA module.
    Args:
        channel: Number of channels of the input feature map
        k_size: Adaptive selection of kernel size
    """

    def __init__(self, channel, k_size=3):
        super(ECA, self).__init__()
        self.avg_pool = nn.AdaptiveAvgPool2d(1)
        self.conv = nn.Conv1d(1, 1, kernel_size=k_size, padding=(k_size - 1) // 2, bias=False)
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        # feature descriptor on the global spatial information
        y = self.avg_pool(x)

        # Two different branches of ECA module
        y = self.conv(y.squeeze(-1).transpose(-1, -2)).transpose(-1, -2).unsqueeze(-1)

        # Multi-scale information fusion
        y = self.sigmoid(y)

        return x * y.expand_as(x)


if __name__ == "__main__":

    model = ECA(64)

    # 输入张量 (B, C, H, W)
    input_tensor = torch.randn(2, 64, 32, 32)

    print(f"输入维度: {input_tensor.shape}")

    output = model(input_tensor)

    print(f"输出维度: {output.shape}")

⚡⚡使用教程

在源码项目下，创建 nn 目录，之后按照以下结构创建文件夹和文件就行，后续还有其他，我也会分享整个源码给大家

nn/
├── __init__.py          # 用于导出模块
├── registry.py          #  用于模块注册器
├── models/              # 放具体模块实现
│   ├── __init__.py      # 用于导出模块
│   ├── attention/       #  放注意力机制模块文件夹
│   │   ├── __init__.py  # 导出注意力模块
│   │   ├── xx.py        #  注意力机制模块代码
│   └── blocks/          #  基础块模块，放自定义卷积、自定义损失函数等文件
│       ├── __init__.py  # 导出模块

☑️步骤1

下面所说的文件如果已经有了，或者下载的源码有这个文件就不用下载了

registry.py 用于注册模块的。
builder.py 用于修改原始模型结构的，主要修改方法就在里面，核心部分，看懂网络结构，基本可以自己自定义魔改原始网络结构了。

☑️步骤2

在 nn/models/attention 路径下创建一个 py 文件，文件名一般以模块名命名，这个文件名命名问题不大，之后把上面的改进模块代码复制粘贴进去

☑️步骤3

导出模块这里只讲一次，以后有新的模块就按照下面的方法导出就行，百变不离其宗

(1) 在 nn/models/attention/__init__.py 中导出模块

from .eca import ECA

(2) 将该模块名字加入到 __all__ 列表中

__all__ = [
    # ... 其他原有模块 ...
    "ECA",
]

☑️步骤4

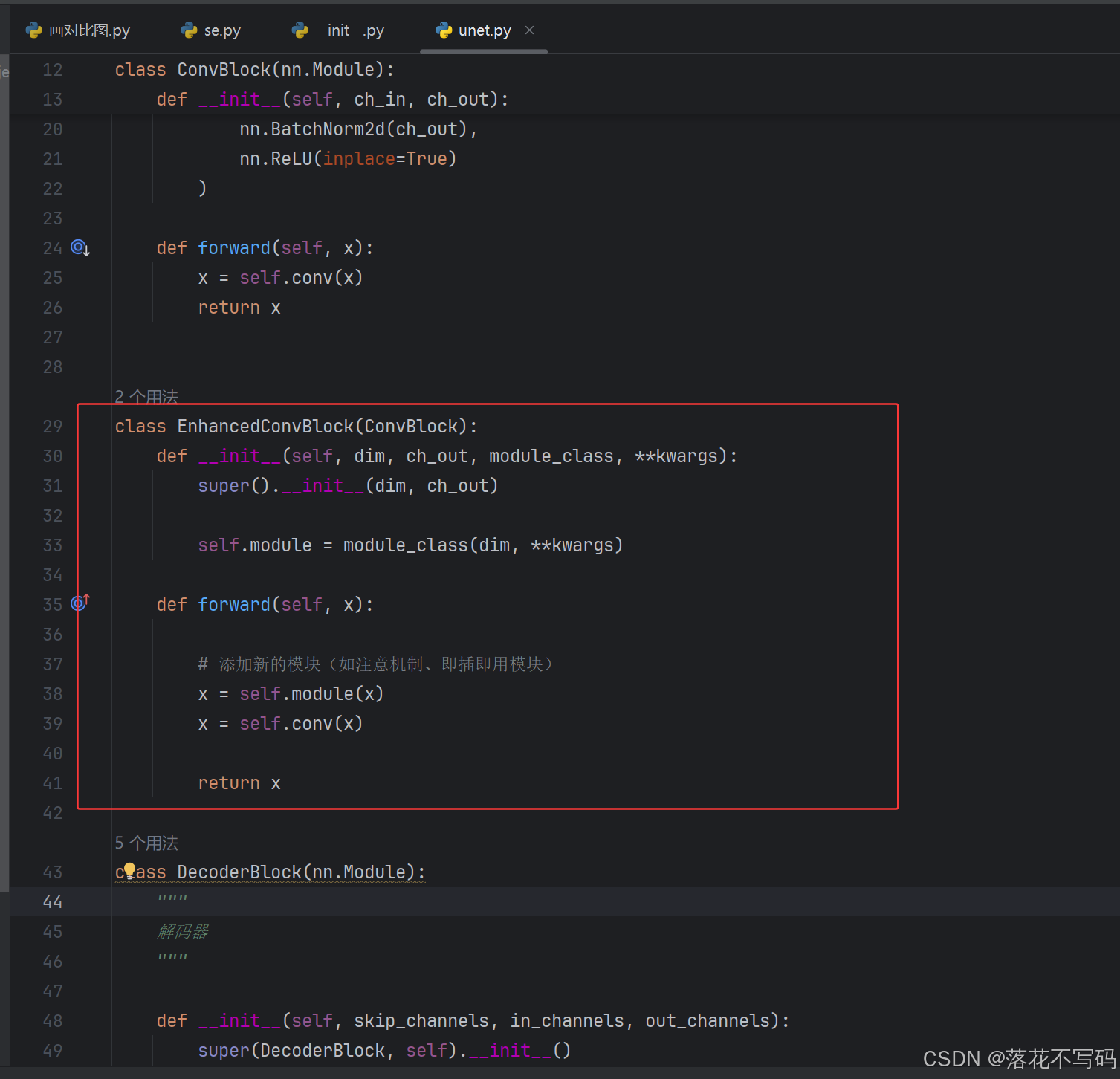

在 nn/models/unet.py，添加下面的代码，给你的代码应该已经添加了：

class EnhancedConvBlock(ConvBlock):
    def __init__(self, dim, ch_out, module_class, **kwargs):
        super().__init__(dim, ch_out)

        self.module = module_class(dim, **kwargs)

    def forward(self, x):

        # 添加新的模块（如注意机制、即插即用模块）
        x = self.module(x)
        x = self.conv(x)

        return x

🐴二、模型结构分析

⚡⚡ 注意机制结构分析

在魔改网络时，常常会出现张量维度（Shape）不匹配的问题，那么这时候就要分析改进的模型结构了，要是维度一样，可以方便我们的模块即插即用，要是维度不一样也是有方法解决滴，后面改进遇到这个问题的话我在提一嘴吧。那么我们这里先打印结构和输出的维度信息，直接运行上面我给的改进模块代码即可。

input_tensor = torch.randn(2, 64, 32, 32) # 输入维度

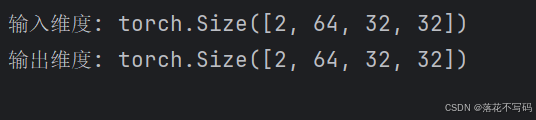

从下图的结果来看， Input Shape（输入维度）和 Output Shape（输出维度）是一致的，基于该模块的维度不变性，你可以理解为一个即插即用的模块，这也是比较重要的一个点！

⚡⚡二次创新实战

通过上面的例子我们大概知道怎么修改了，接下来开始进行缝合手法，教会你缝合手法，相信大家会想出很多种缝合手法

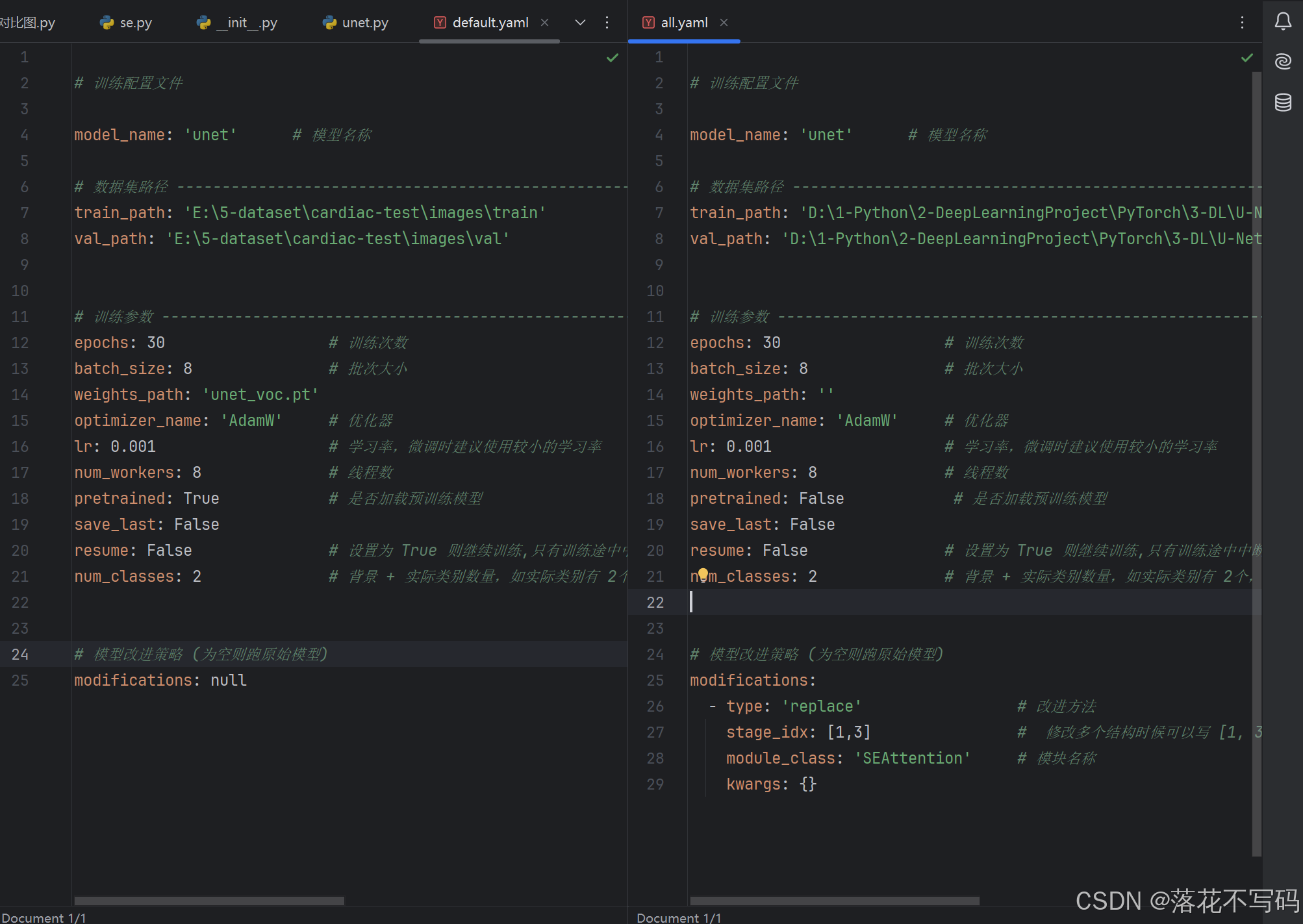

在 configs 目录下，复制一份 default.yaml 文件，然后取名为 xxx.yaml，xxx 一般取改进模块名字，之后在这个文件进行修改，改进时候修改 modifications 参数即可，之后训练时候使用改进的 yaml 文件就行，以下是例子：

☑️第一种改进手法

（1）添加注意机制、即插即用模块、卷积模块等

yaml 配置文件参数如下所示：

modifications:
  - type: 'replace'                 # 改进方法
    stage_idx: [1,3]                #  修改多个结构时候可以写 [1, 3]
    module_class: 'ECA'            # 模块名称
    kwargs: {}

type 参数就是调用 nn/builder.py 里面的方法，具体参数可以去看看。需要注意的是：目前使用

stage_idx 参数就是模型层数的编号，以 ConvNeXt 模型为例， features 层编号为 1 的结构如下图红色框圈起来的部分（其他层也是这样数滴，其他模型大概也是这样分析）：

module_class 参数就是使用什么模块，大家应该看得懂的，如 module_class: ‘ECA’、module_class: ‘SSPCAB’ 、module_class: ‘LWGA_Block’

kwargs 参数就是填该模块的其他参数（输入通道数不用填），该模块是指 module_class 填的模块，假设 module_class 填 LWGA_Block 模块，那么你就要看一下 LWGA_Block 需要哪些参数，那么接下来手把手教你分析，落花不写码本人的口头禅就是：教的是方法。

📐模块的传参分析教程

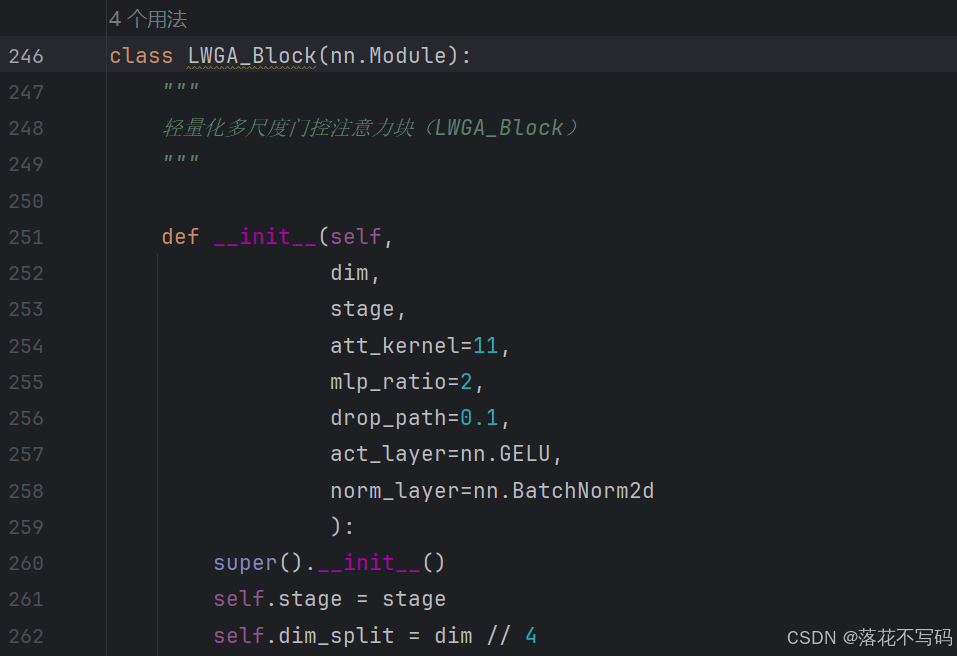

打开该模块的代码看一下开头的 __init__ 函数头，如下所示：

（1）看第一个参数，这里是 dim，几乎所有模块都需要输入通道数，一般第一个参数就是输入通道数，不同模块的命名方式不一样（如 dim, in_channels, c1），你大概知道就行，这个参数没有赋值，那么就要给它传参，我代码已经处理好了，所以输入通道数参数不用管了。

（2）看第二个参数，这里是 stage，如果没有等号，这是必传参，必须写进 kwargs 里面，不过你也可以在这里手动填一下，比如stage=3 等，从该模块的代码来看 stage 参数意思是走那条分支的。
（3）看第三个参数，这里是 att_kernel，从字面意思看出该参数意思是注意力的卷积核大小，代码已经有默认值，可以不写进 kwargs 里面；如果想修改值，可以在代码直接修改或者就写进 kwargs 把新的值赋值给它就行。类似如下

module_class: 'LWGA_Block'
    kwargs:
      stage: 3
      att_kernel: 12  # 可选填
      drop_rate: 0.1  # 可选填

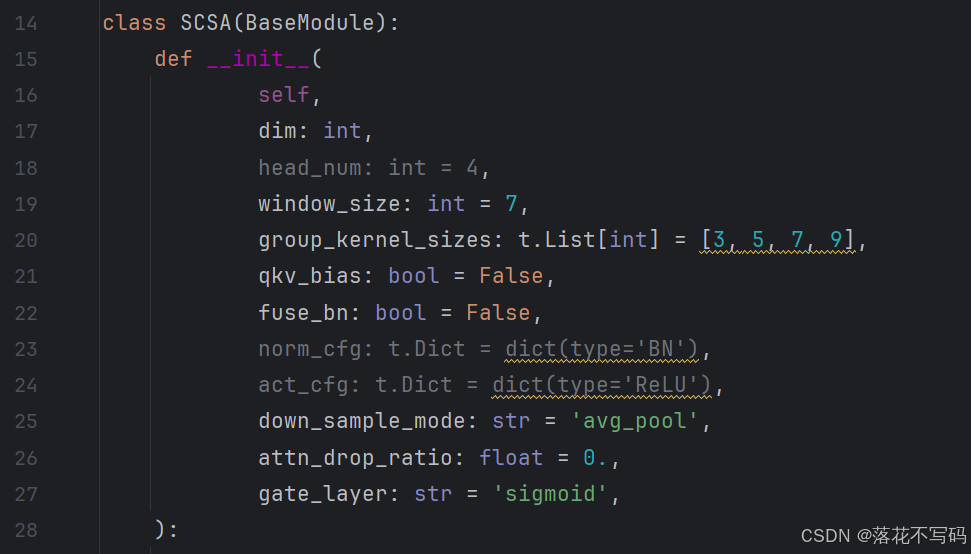

下面继续拿其他模块分析一下，看到除了第一个输入通道数参数不用管，其他参数都赋值了，所以 kwargs: {} ，保持空字典即可。

module_class: 'LSKA'
    kwargs: {}  # 保持空字典即可，使用代码默认设置即可

下面的改进手法都是教的方法，灵活变动就行，大家应该都懂的

小结：想做更复杂的改进，比如加入注意力机制、多尺度特征融合也是可以使用我说的方法，大家可以自己探索探索。

可以修改 builder.py 文件进行测试，查看是否改进成功，如果没有报错，训练时候基本没有问题了

🐴三、论文常用的评估指标

图像分割任务本质上是对图像中的每一个像素点进行分类。评估指标主要使用：像素准确率(PA)、精确度(Precision)、召回率(Recall)、交并比(IoU)、平均交并比(mIoU) 和 Dice系数(Dice Coefficient) 来评估模型预测掩码（Mask）与真实掩码的重合度与精准度。

在混淆矩阵中，基本单位由“样本数”变为了像素点数：

• $TP$ (True Positive，真正类)：真实为某类别，模型预测也为该类别的像素点数。
• $TN$ (True Negative，真负类)：真实为其他类别，模型预测也为其他类别的像素点数。
• $FP$ (False Positive，假正类)：真实为其他类别，却被模型错误预测为该类别的像素点数（误分割/多抠了）。
• $FN$ (False Negative，假负类)：真实为该类别，却被模型错误预测为其他类别的像素点数（漏分割/没抠全）。

☑️像素准确率 (Pixel Accuracy, PA)

像素准确率是指分类正确的像素点占图像总像素点的比例。它是最直观的评估指标，但在 U-Net 常用的医学图像分割中（例如病灶极小、背景极大），严重的类别不平衡会使 PA 产生“虚假的高分”，单独使用存在误导性。

公式：

$$PA=\frac{TP+TN}{TP+TN+FP+FN}$$

☑️精确率 (Precision) 与 召回率 (Recall)

在分割任务中，精确率和召回率往往是评估边缘和病灶捕捉能力的重要依据：

• 精确率（Precision）：在模型预测为目标区域的所有像素中，真正属于目标的像素比例。衡量模型分割的“精准程度”（有没有错杀）。
• 召回率（Recall，在医学中也称灵敏度 Sensitivity）：在所有真实的目标像素中，被模型成功提取出来的比例。衡量模型“捕捉目标”的能力（有没有漏网之鱼）。

公式：

$$Precision=\frac{TP}{TP+FP}$$

$$Recall=\frac{TP}{TP+FN}$$

☑️交并比 (Intersection over Union, IoU)

交并比是语义分割领域最核心、最标准的绝对评价指标。它计算的是模型预测的目标区域（预测掩码）与真实目标区域（真实掩码）的交集面积与并集面积之比。它能极其严苛地同时惩罚误分割和漏分割行为。

公式：

$$IoU=\frac{TP}{TP+FP+FN}$$

☑️平均交并比 (Mean Intersection over Union, mIoU)

在多类别图像分割任务中，我们通常不仅关注单一（前景）类别的分割效果。mIoU 会分别计算出每一个类别（包括背景类和各个前景类）的 IoU，然后将所有类别的 IoU 累加起来求平均值。它能够全局且客观地评价模型在所有类别上的综合分割性能，是衡量多类语义分割模型最权威、也是发论文必带的指标。

公式：

$$mIoU=\frac{1}{N}\sum _{i=1}^N\frac{T{P}_i}{T{P}_i+F{P}_i+F{N}_i}$$

(注：其中 $N$ 为数据集中包含背景在内的总类别数量，$i$ 代表第 $i$ 个类别)

☑️Dice系数 (Dice Coefficient / F1 Score)

Dice 系数（在分类任务中数学等价于 F1 Score）是 U-Net 原论文及医学图像分割中最权威、最常作为 Loss 优化的评估指标。它同样衡量预测掩码与真实掩码的空间重合度。由于公式中赋予了 $TP$ 两倍的权重，它比 IoU 更加关注对目标前景的挖掘，是精确率和召回率的调和平均数。

公式：

$$Dice=\frac{2\times Precision\times Recall}{Precision+Recall}$$

将其展开为混淆矩阵像素点的形式为：

$$Dice=\frac{2\times TP}{2\times TP+FP+FN}$$

---

总结

unet 模型改进算法内容持续更新中，记得点赞收藏起来，以免想看时候找不到。
