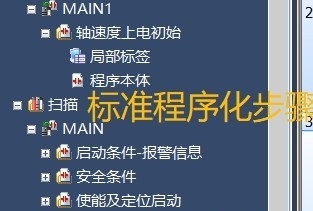

FX5U程序框架模板（10轴） 程序由老工程师费尽心力的整理，把控制允许整理成简单的模板架构程序。 程序讲解 1 轴的参数初始化 2 自动启动条件 3 安全条件（台湾称许可条件，这个可以避免运动打架，很重要） 4 使能和定位 5 轴的位置给定和速度给定 6 轴的点动 7 轴回零 8 主控（待自己开发） 9 RS485通信 程序采用梯形图+ST语言写的，程序简单易懂。 对初学者有很大的帮助。 对有一定经验的工程师也有一定的提升。 如果你刚好要做运动控制，这框架再合适不过了。 这个框架你可以自己引用到其他的PLC上面（非西门的PLC几乎都可以用）。

最近发现了一个超棒的 FX5U 程序框架模板，专门针对 10 轴运动控制，由老工程师精心整理，将复杂的控制逻辑简化为清晰易懂的模板架构程序，无论是新手小白还是经验丰富的工程师，都能从中受益。今天就来和大家详细唠唠这个宝藏框架。

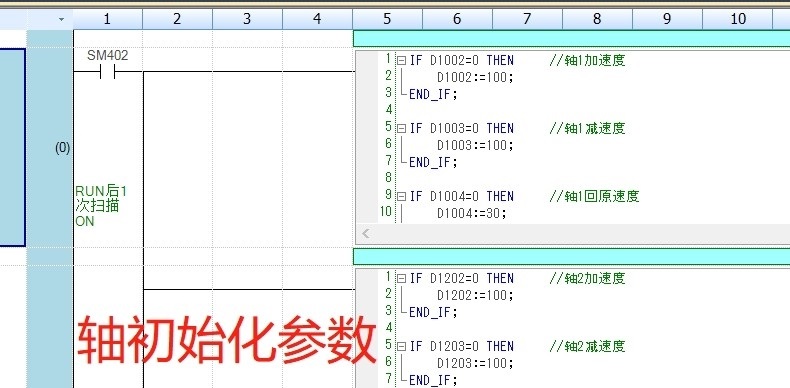

一、轴的参数初始化

轴的参数初始化是整个运动控制的基础。在梯形图或者 ST 语言里，这部分代码就是给每个轴设定初始状态，比如轴的基本属性，像是运动模式（绝对定位还是相对定位）、速度限制等等。

// 以 ST 语言为例，假设定义一个轴参数结构体
TYPE AXIS_PARAMS :
STRUCT
    MODE : INT; // 运动模式
    VELOCITY_LIMIT : REAL; // 速度限制
END_STRUCT;

VAR
    AXIS1_PARAM : AXIS_PARAMS;
END_VAR

// 初始化轴 1 的参数
AXIS1_PARAM.MODE := 1; // 设置为绝对定位模式
AXIS1_PARAM.VELOCITY_LIMIT := 100.0; // 速度限制为 100mm/s

这段代码定义了一个轴参数的结构体，并对轴 1 的运动模式和速度限制进行了初始化。在实际项目中，你可能需要根据具体的硬件和控制需求，对每个轴进行类似的参数设定。

二、自动启动条件

自动启动条件决定了系统在什么情况下能够自动开始运动。这可能涉及到多个信号的逻辑判断，比如设备准备就绪信号、外部触发信号等等。在梯形图中，可以通过逻辑触点的串并联来实现。

// 简单示意，假设 X0 为设备准备就绪信号，X1 为外部触发信号
LD X0
AND X1
OUT M0 // M0 作为自动启动标志

这里通过将设备准备就绪信号 X0 和外部触发信号 X1 进行与运算，当两者都满足时，输出自动启动标志 M0。这个标志会在后续的程序中用于启动轴的运动控制。

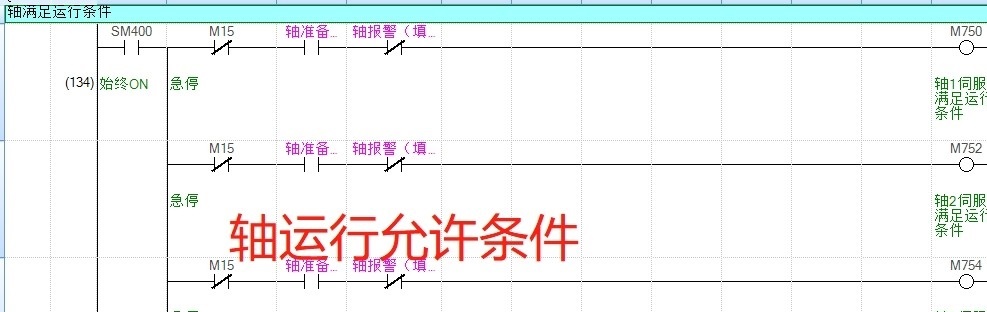

三、安全条件（许可条件）

安全条件至关重要，它能避免运动过程中的碰撞等危险情况，也就是台湾所说的许可条件。这部分通常是一系列复杂的逻辑判断，根据不同的应用场景会有所不同。

// 假设轴 1 和轴 2 不能同时正向运动
VAR
    AXIS1_DIR : BOOL; // 轴 1 运动方向，TRUE 为正向
    AXIS2_DIR : BOOL; // 轴 2 运动方向，TRUE 为正向
END_VAR

IF AXIS1_DIR AND AXIS2_DIR THEN
    // 触发安全机制，比如停止所有轴运动
    STOP_ALL_AXES();
END_IF

上述代码简单示例了如何防止两个轴同时正向运动，如果检测到这种危险情况，就调用 STOPALLAXES() 函数停止所有轴的运动，确保设备和人员安全。

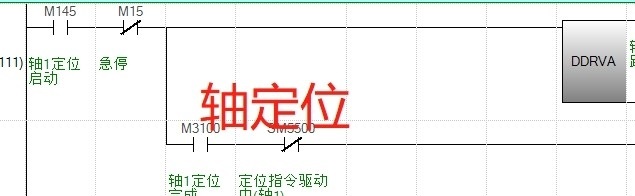

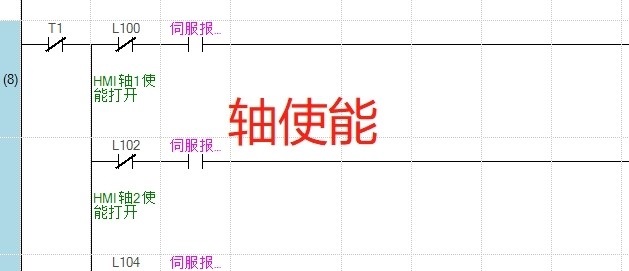

四、使能和定位

使能是让轴能够接受运动指令的前提，而定位则是具体的运动目标设定。在 ST 语言中，可以通过函数调用来实现。

// 使能轴 1
ENABLE_AXIS(1);

// 轴 1 定位到位置 500
POSITION_AXIS(1, 500);

ENABLEAXIS() 函数使能指定的轴，POSITIONAXIS() 函数则将指定轴定位到目标位置。这里轴 1 被使能并定位到位置 500，实际应用中位置值会根据具体需求动态变化。

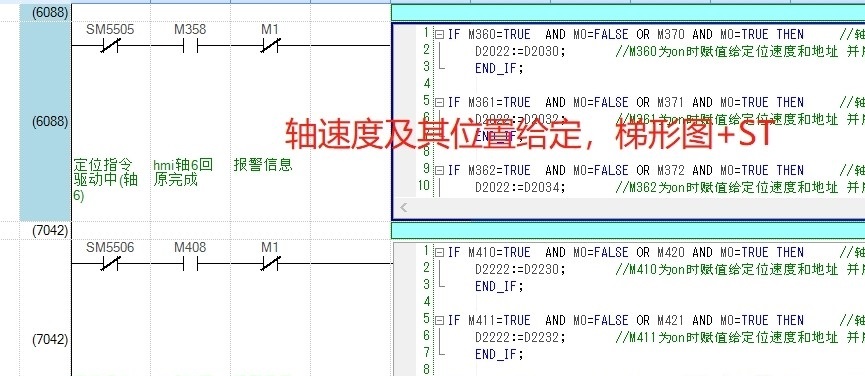

五、轴的位置给定和速度给定

轴的位置和速度给定是运动控制的核心部分。通过修改相关参数，我们可以灵活控制轴的运动轨迹和速度。

// 修改轴 1 的目标位置和速度
SET_AXIS_POSITION(1, 800);
SET_AXIS_VELOCITY(1, 150.0);

SETAXISPOSITION() 函数设置轴 1 的目标位置为 800，SETAXISVELOCITY() 函数设置轴 1 的运动速度为 150.0。这样就可以根据实际需求实时调整轴的运动状态。

六、轴的点动

点动功能允许用户通过按钮等方式对轴进行小距离的精确移动，方便设备调试和手动操作。

// 假设 X2 为轴 1 点动正向按钮，X3 为轴 1 点动反向按钮
LD X2
CALL JOG_AXIS(1, 1); // 1 表示正向点动

LD X3
CALL JOG_AXIS(1, -1); // -1 表示反向点动

当按下点动正向按钮 X2 时，调用 JOG_AXIS() 函数实现轴 1 的正向点动；按下反向按钮 X3 时，实现反向点动。

七、轴回零

轴回零是确定轴的机械零点位置，为后续的精确运动提供基准。

// 轴 1 回零操作
HOME_AXIS(1);

HOME_AXIS() 函数启动轴 1 的回零流程，不同的硬件设备回零的具体实现方式可能略有不同，但基本原理都是通过传感器等设备确定零点位置。

八、主控（待自己开发）

这部分是留给开发者根据具体项目需求进行定制开发的。它可能涉及到更复杂的逻辑控制、多轴协同运动规划等等。这也是展现个人技术能力和项目特色的关键部分。

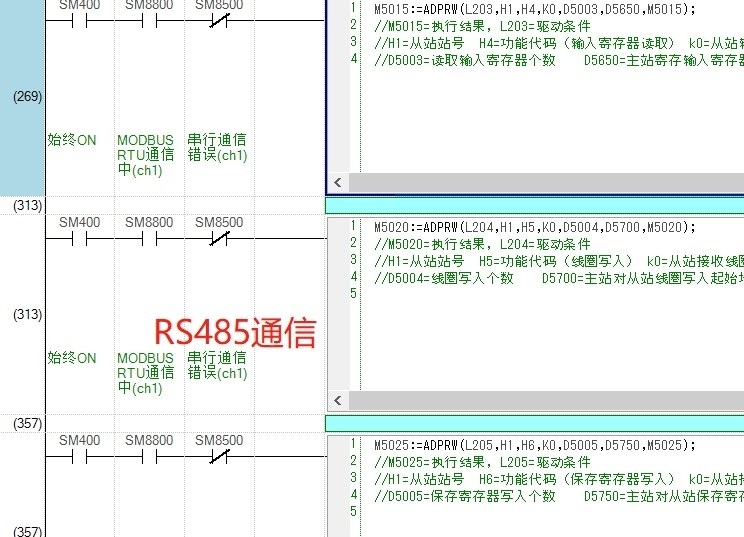

九、RS485 通信

RS485 通信在工业控制中常用于设备之间的数据传输。在这个框架里，可能会涉及到与其他设备（比如传感器、上位机等）进行数据交互。

// 发送数据示例，假设要发送的数据存储在 DATA 数组中
VAR
    DATA : ARRAY[0..9] OF BYTE;
END_VAR

RS485_SEND(DATA, 10); // 发送 10 个字节的数据

RS485_SEND() 函数将 DATA 数组中的 10 个字节数据通过 RS485 总线发送出去，接收数据的过程类似，通过相应的接收函数和数据处理逻辑来实现设备间的通信。

FX5U程序框架模板（10轴） 程序由老工程师费尽心力的整理，把控制允许整理成简单的模板架构程序。 程序讲解 1 轴的参数初始化 2 自动启动条件 3 安全条件（台湾称许可条件，这个可以避免运动打架，很重要） 4 使能和定位 5 轴的位置给定和速度给定 6 轴的点动 7 轴回零 8 主控（待自己开发） 9 RS485通信 程序采用梯形图+ST语言写的，程序简单易懂。 对初学者有很大的帮助。 对有一定经验的工程师也有一定的提升。 如果你刚好要做运动控制，这框架再合适不过了。 这个框架你可以自己引用到其他的PLC上面（非西门的PLC几乎都可以用）。

这个 FX5U 程序框架模板采用梯形图 + ST 语言编写，简单易懂，对于刚好要做运动控制的朋友来说再合适不过。而且它的兼容性很强，非西门的 PLC 几乎都能用，大家可以放心引用到自己的项目中，根据实际需求进行二次开发。无论是帮助初学者快速上手运动控制，还是助力有经验的工程师提升项目开发效率，这个框架都有着巨大的价值，赶紧用起来吧！
