行驶车辆状态估计，无迹卡尔曼滤波，扩展卡尔曼滤波（EKF/UKF） 软件使用：Matlab/Simulink 适用场景：采用扩展卡尔曼滤波和无迹卡尔曼滤波EKF/UKF进行行驶车辆的“车速，质心侧偏角，横摆角速度估计”，可实现多种工况下车辆状态估计。 产品simulink源码包含如下模块： →工况: 阶跃工况 →整车模块：7自由度整车模型 →估计模块：无迹卡尔曼滤波，扩展卡尔曼滤波 →模型状况： 模型输入：方向盘转角delta，车辆纵向加速度ax 模型输出：横摆角速度wz，纵向车速vx，质心侧偏角β? 包含：simulink源码文件，详细建模说明文档，对应参考资料，售后提供关于产品任何问题，代码均为自己开发，感谢您的支持。 适用于需要或想学习整车动力学simulink建模，以及simulink状态估计算法建模的朋友。 模型运行完全OK（仅适用于MATLAB17版本及以上），

在秋名山跑山最怕啥？不是排水渠过弯翻车，是车辆状态传感器突然掉线——质心侧偏角β和横摆角速度wz这两个关键参数要是读不出来，分分钟让你体验物理引擎失控。这时候就需要老司机必备的车辆状态估计算法来救场了。

先来点硬核的：这个Simulink模型直接上7自由度整车架构。四个悬架上下运动+车身横摆/侧倾/俯仰，比驾校教练车还敏感。核心模块里藏着两个看家法宝——EKF和UKF这对滤波兄弟。估计有小伙伴要问：都是卡尔曼家的，凭啥要搞两套？

举个栗子，当方向盘转角delta突然打满（就像路上突然窜出小动物），传统EKF的雅可比矩阵这时候可能就有点懵圈。来看看UKF的骚操作：

% Sigma点生成代码片段
function [Xsigma] = sigma_points(x, P, gamma)
    n = length(x);
    Xsigma = zeros(n, 2*n+1);
    Xsigma(:,1) = x;
    U = chol(gamma*P);
    for k=1:n
        Xsigma(:,k+1) = x + U(:,k);
        Xsigma(:,k+n+1) = x - U(:,k);
    end
end

这段代码就像在状态空间里撒网捕鱼，用Sigma点把非线性系统的可能状态一网打尽。相比EKF的线性化近似，UKF这种暴力采样法在车辆剧烈运动时反而更靠谱。

行驶车辆状态估计，无迹卡尔曼滤波，扩展卡尔曼滤波（EKF/UKF） 软件使用：Matlab/Simulink 适用场景：采用扩展卡尔曼滤波和无迹卡尔曼滤波EKF/UKF进行行驶车辆的“车速，质心侧偏角，横摆角速度估计”，可实现多种工况下车辆状态估计。 产品simulink源码包含如下模块： →工况: 阶跃工况 →整车模块：7自由度整车模型 →估计模块：无迹卡尔曼滤波，扩展卡尔曼滤波 →模型状况： 模型输入：方向盘转角delta，车辆纵向加速度ax 模型输出：横摆角速度wz，纵向车速vx，质心侧偏角β? 包含：simulink源码文件，详细建模说明文档，对应参考资料，售后提供关于产品任何问题，代码均为自己开发，感谢您的支持。 适用于需要或想学习整车动力学simulink建模，以及simulink状态估计算法建模的朋友。 模型运行完全OK（仅适用于MATLAB17版本及以上），

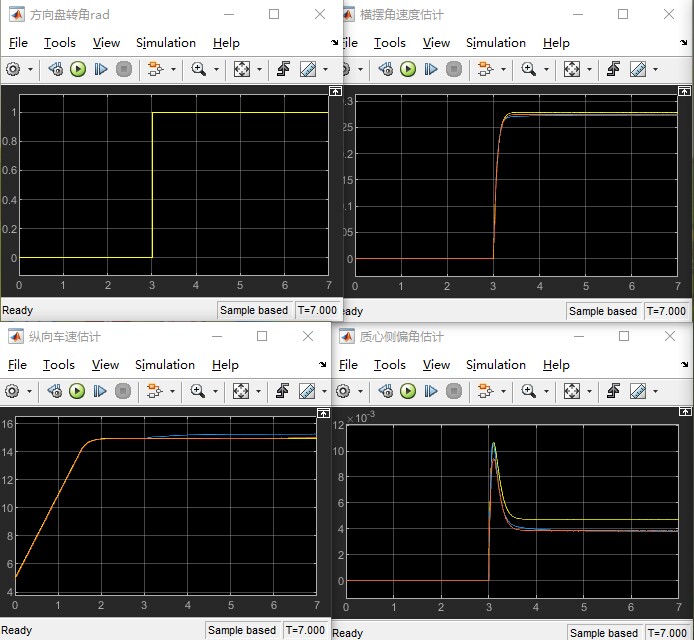

实测数据更刺激：当纵向车速vx从30km/h突然提到80km/h，EKF估计的β角会有2度左右的相位滞后，而UKF基本能咬住真值曲线。不过代价是UKF的CPU占用率比EKF高出约18%——鱼和熊掌的问题总逃不掉。

模型里有个彩蛋设计：方向盘转角输入模块自带"手残模式"，可以模拟新手司机抽搐式打方向。这时候观测器里的运动学方程就派上用场了：

% 横摆动力学方程简化版
function dx = yaw_dynamics(t, x, u)
    beta = x(1);
    wz = x(2);
    delta = u(1);
    ax = u(2);

    % 魔术公式轮胎模型简化
    Fyf = 8000 * sin(1.5 * atan(delta - 0.02*beta));
    Fyr = 6000 * sin(1.2 * atan(-0.035*beta));

    dx = [ (Fyf + Fyr)/(m*vx) - wz;
           (a*Fyf - b*Fyr)/Iz ];
end

这个微分方程组的数值稳定性直接决定滤波器会不会崩。建议仿真时把最大步长压到0.01秒以下，不然急变工况容易数值爆炸。

最后给个忠告：模型里的纵向车速估计模块对路面坡度特别敏感，要是哪天发现vx估计值飘得比秋名山海拔还高，记得检查是不是没加坡度传感器。毕竟现实中的车辆动力学，永远比仿真复杂那么亿点点。
