嘿，各位技术宅们！今天咱们来聊聊超酷炫的四旋翼飞行器，这玩意儿在无人机领域那可是相当热门。咱主要探讨探讨它的路径规划与轨迹跟踪仿真，特别是最小加速度轨迹和最小捕捉轨迹这些有趣的点。

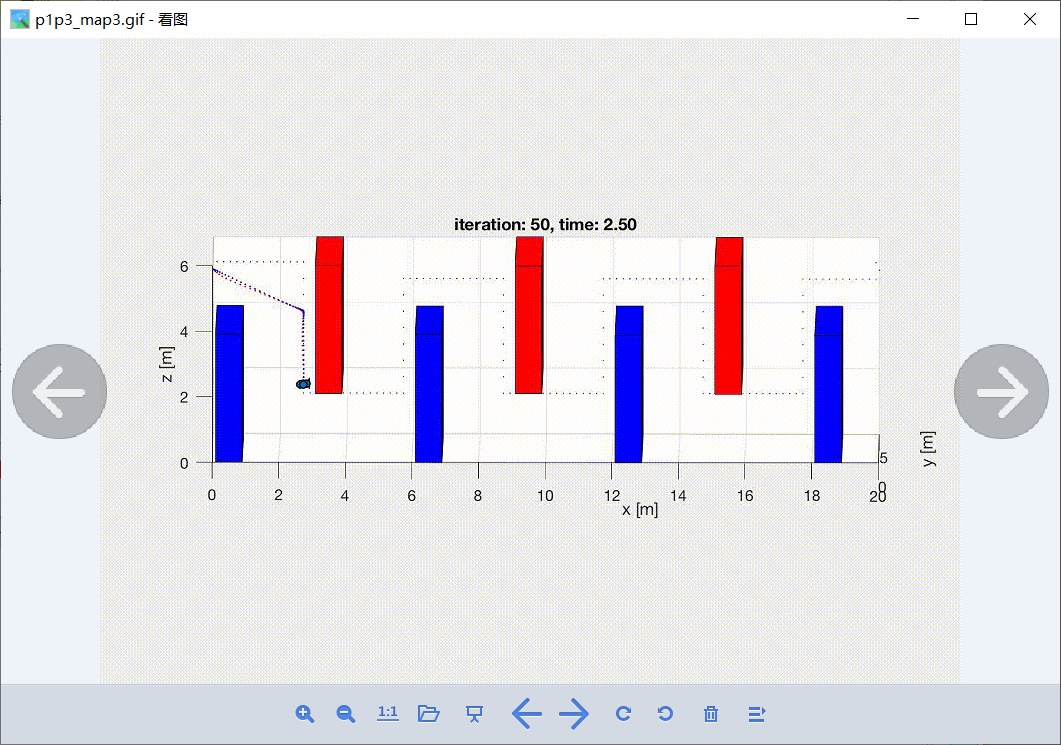

路径规划那些事儿

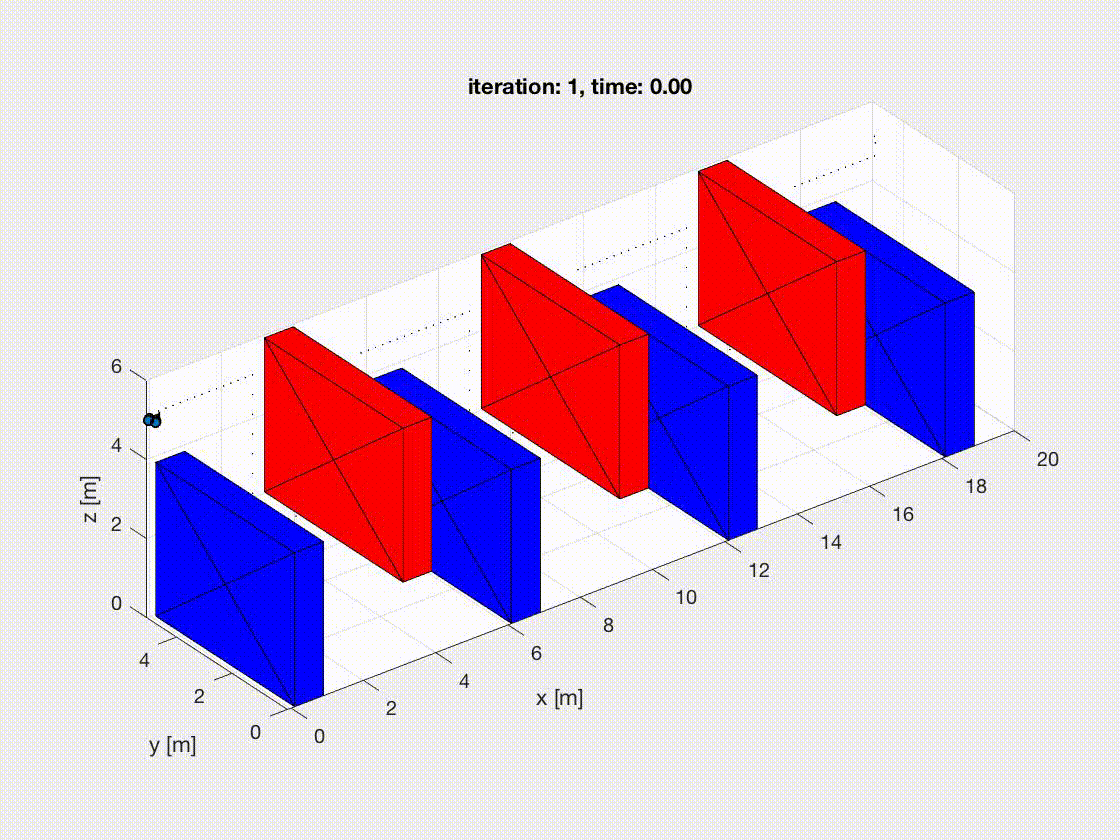

路径规划对于四旋翼无人机来说，就像给它绘制一张精确的地图，告诉它该怎么飞才能到达目的地，同时避开各种障碍物。

最小加速度轨迹规划是个啥思路呢？想象一下，无人机飞行时，加速度太大会导致能耗增加、机体不稳定等问题。所以我们希望找到一种路径，能让无人机在飞行过程中的加速度尽可能小，这样既节能又稳定。

在代码实现上，咱们可以用一些优化算法来求解这个最小加速度轨迹。比如，基于 A 算法的改进，A 算法本身是一种经典的路径搜索算法，能在一个给定起点和终点的地图中找到一条最优路径。但对于最小加速度轨迹，我们要对它进行一些改造。

import heapq

def a_star_modified(start, goal, graph):
    open_set = []
    heapq.heappush(open_set, (0, start))
    came_from = {}
    g_score = {node: float('inf') for node in graph.keys()}
    g_score[start] = 0
    f_score = {node: float('inf') for node in graph.keys()}
    f_score[start] = heuristic(start, goal)

    while open_set:
        _, current = heapq.heappop(open_set)
        if current == goal:
            path = []
            while current in came_from:
                path.append(current)
                current = came_from[current]
            path.append(start)
            path.reverse()
            return path

        for neighbor in graph[current].keys():
            tentative_g_score = g_score[current] + graph[current][neighbor]
            if tentative_g_score < g_score[neighbor]:
                came_from[neighbor] = current
                g_score[neighbor] = tentative_g_score
                f_score[neighbor] = tentative_g_score + heuristic(neighbor, goal)
                if neighbor not in [i[1] for i in open_set]:
                    heapq.heappush(open_set, (f_score[neighbor], neighbor))
    return None

def heuristic(node, goal):
    # 这里可以定义启发式函数，比如曼哈顿距离
    return abs(node[0] - goal[0]) + abs(node[1] - goal[1])

这段代码中，我们先初始化了一些必要的数据结构，像开放集合 openset，记录路径的 camefrom，以及记录从起点到各节点代价的 gscore 和综合代价的 fscore。在循环中，不断从开放集合中取出代价最小的节点进行扩展。每扩展一个节点，就更新它邻居节点的代价和路径信息。启发式函数 heuristic 用来估计从当前节点到目标节点的代价，这里简单用曼哈顿距离举例，实际应用中可能需要根据具体场景调整。

最小捕捉轨迹

最小捕捉轨迹又有不同的考量。它主要关注的是无人机如何在飞行过程中能够平稳地捕捉目标，这里的目标可能是某个物体或者某个特定位置。这要求无人机的轨迹不仅要满足运动学和动力学约束，还要在接近目标时能实现精确的“捕捉”动作。

实现最小捕捉轨迹，我们可能要用到一些基于模型预测控制（MPC）的方法。MPC 会根据系统当前的状态预测未来一段时间内的输出，并通过优化目标函数来计算最优的控制输入。

import numpy as np

# 假设的四旋翼飞行器模型参数
dt = 0.01  # 时间步长
A = np.array([[1, dt, 0, 0],
              [0, 1, 0, 0],
              [0, 0, 1, dt],
              [0, 0, 0, 1]])
B = np.array([[0.5 * dt**2],
              [dt],
              [0.5 * dt**2],
              [dt]])

# 预测时域和控制时域
Np = 10
Nu = 5

# 代价函数权重矩阵
Q = np.diag([1, 1, 1, 1])
R = np.diag([0.1])

def mpc(x0, ref):
    X = np.zeros((4, Np + 1))
    U = np.zeros((1, Nu))
    X[:, 0] = x0

    for k in range(Nu):
        F = np.zeros((4 * (Np - k), 4))
        G = np.zeros((4 * (Np - k), 1 * (Nu - k)))
        for i in range(Np - k):
            F[4 * i:4 * (i + 1), :] = A**(i + 1)
            for j in range(i + 1):
                G[4 * i:4 * (i + 1), j] = A**(i - j) @ B

        H = G.T @ Q @ G + R
        f = 2 * G.T @ Q @ (F @ x0 - ref[:, k:k + Np - k].reshape(-1, 1))
        U[:, k] = np.linalg.inv(H) @ (-f)

        x0 = A @ x0 + B @ U[:, k]
        X[:, k + 1] = x0

    return U[0, 0]

这段代码简单模拟了一个基于 MPC 的四旋翼飞行器控制。首先定义了飞行器的离散状态空间模型 A 和控制输入矩阵 B，还有预测时域 Np 和控制时域 Nu，以及代价函数的权重矩阵 Q 和 R。在 mpc 函数中，通过不断计算预测模型的系数矩阵 F 和 G，进而求解二次规划问题得到最优控制输入 U。

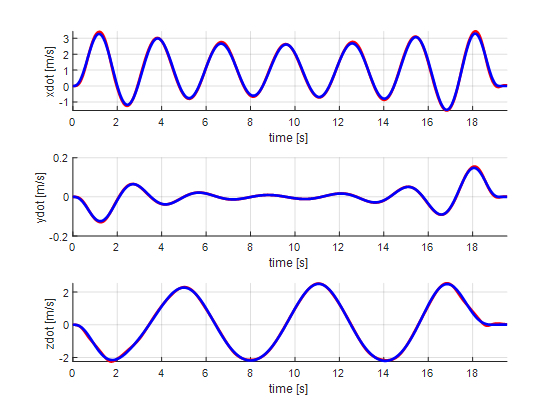

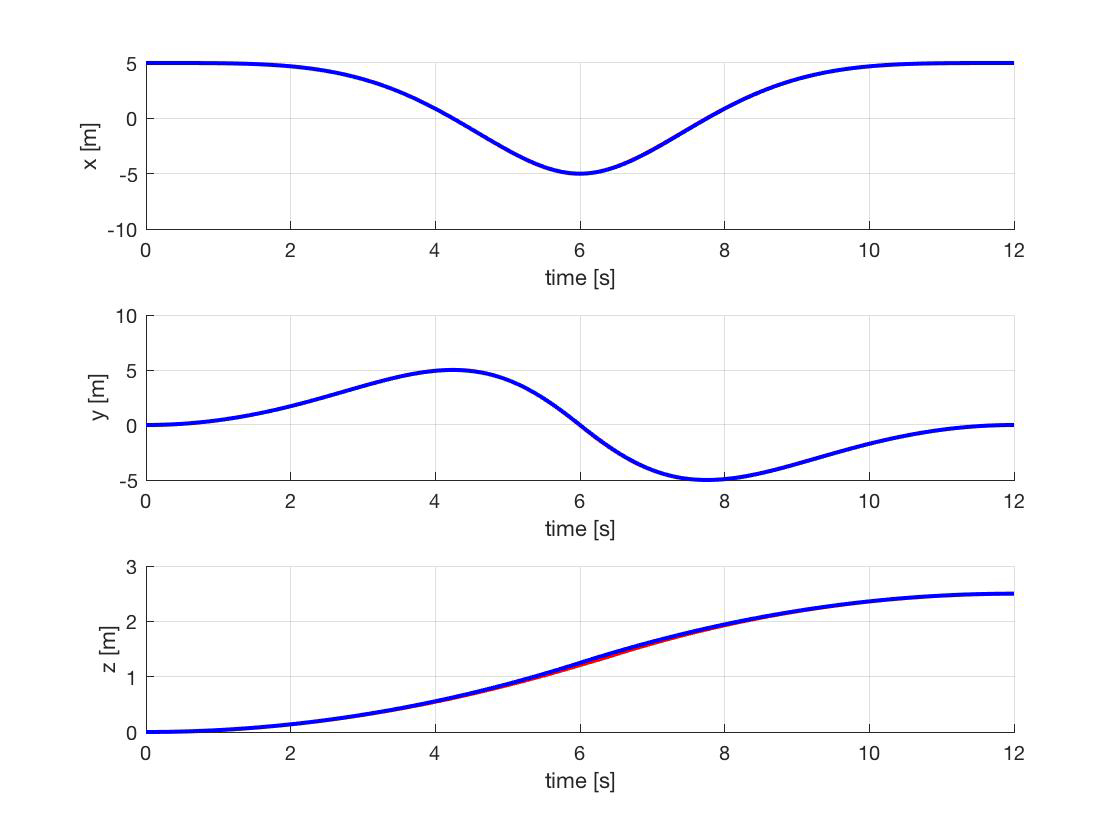

轨迹跟踪仿真

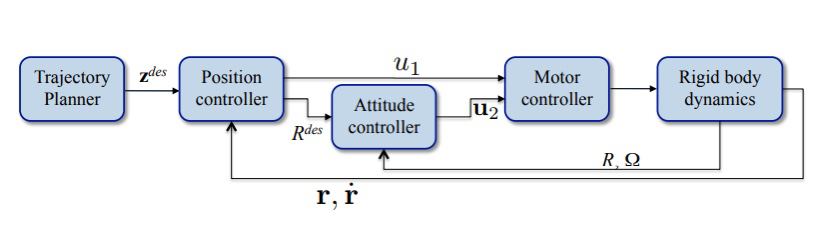

有了路径规划得到的轨迹，四旋翼飞行器还得能准确跟踪这些轨迹才行，这就是轨迹跟踪仿真要干的事儿。我们可以通过建立四旋翼飞行器的动力学模型，结合各种控制算法来实现。比如经典的 PID 控制算法，它简单有效，能根据当前位置和目标位置的偏差来调整飞行器的姿态和动力。

class PIDController:
    def __init__(self, kp, ki, kd):
        self.kp = kp
        self.ki = ki
        self.kd = kd
        self.prev_error = 0
        self.integral = 0

    def update(self, setpoint, process_variable):
        error = setpoint - process_variable
        self.integral += error
        derivative = error - self.prev_error
        output = self.kp * error + self.ki * self.integral + self.kd * derivative
        self.prev_error = error
        return output

在这个 PIDController 类中，初始化了比例系数 kp、积分系数 ki 和微分系数 kd。update 方法根据当前的设定值 setpoint 和实际测量值 process_variable 计算误差，进而计算出控制输出 output，这个输出可以用来调整四旋翼飞行器的电机转速等控制量，实现轨迹跟踪。

总之，四旋翼飞行器的路径规划与轨迹跟踪是个充满挑战又超有趣的领域，从最小加速度轨迹到最小捕捉轨迹，再到精确的轨迹跟踪，每一步都凝聚着无数工程师和技术爱好者的智慧。希望这篇文章能让大家对这个领域有更深入的了解，说不定哪天你也能打造出自己的超厉害四旋翼无人机呢！
