在自动化控制领域，台达 DVP15MC 运动控制器常用于实现各类复杂的运动控制任务，气缸上下料动作就是其中很典型的应用场景。今天就给大家分享一个适合初学者的台达 DVP15MC 气缸上下料动作程序，并且还带有台达触摸屏程序哦，都是经过实际 PLC 测试运行过的。

一、气缸上下料动作原理

在深入代码之前，先简单了解下气缸上下料的动作流程。通常，我们有一个上料位和下料位，气缸需要在这两个位置间往复运动。上料时，气缸伸出抓取物料，然后缩回并移动到下料位，再伸出放下物料，最后缩回回到初始位置，如此循环。

二、台达 DVP15MC 程序代码

初始化部分

// 初始化运动控制轴
ORG 0
MOV K1 D1000 // 设置轴号为 1
MOV K0 D1001 // 清除轴 1 的错误状态
MOV K1000 D1002 // 设置轴 1 的速度为 1000 Hz
MOV K2000 D1003 // 设置轴 1 的加减速时间为 2000 ms

这部分代码主要是对运动控制轴进行初始化设置。D1000 寄存器设置了我们要控制的轴号，这里选择轴 1。D1001 用于清除轴 1 可能存在的错误状态，确保设备启动时是正常的。D1002 和 D1003 分别设置了轴 1 的运行速度和加减速时间。速度设置为 1000 Hz，意味着轴会以这个频率运行；加减速时间设置为 2000 ms，能让轴的启动和停止更加平稳，避免冲击过大。

气缸伸出动作

// 气缸伸出
ORG 10
SET Y0 // 控制气缸伸出的输出点 Y0 置位

这里很简单，SET 指令将 Y0 输出点置位，Y0 通常连接着控制气缸伸出的电磁阀，置位后电磁阀得电，气缸就会伸出。

气缸缩回动作

// 气缸缩回
ORG 20
RST Y0 // 控制气缸伸出的输出点 Y0 复位

与伸出动作相反，RST 指令将 Y0 复位，电磁阀失电，气缸缩回。

位置移动控制

// 移动到下料位
ORG 30
MOV K1 D1000
MOV K10000 D1004 // 设置目标位置为 10000 个脉冲
DRVA D1002 D1003 D1004 D1005 // 以设定速度和加减速时间向目标位置移动

这段代码实现了轴移动到下料位的功能。首先再次确认轴号为 1，然后通过 D1004 设置目标位置为 10000 个脉冲。DRVA 指令是台达 PLC 中用于绝对位置控制的指令，它会根据我们之前设置的速度（D1002）和加减速时间（D1003），驱动轴朝着目标位置（D1004）移动。D1005 是当前位置寄存器，用于反馈轴的实时位置。

三、台达触摸屏程序

台达触摸屏作为人机交互界面，方便操作人员监控和控制整个上下料过程。

创建变量

在触摸屏编辑软件中，我们需要创建一些变量与 PLC 进行数据交互。比如创建一个布尔型变量“气缸伸出状态”，关联到 PLC 的 Y0 输出点，这样在触摸屏上就能实时显示气缸是否伸出。再创建一个数值型变量“当前位置”，关联到 PLC 的 D1005 寄存器，方便查看轴的实时位置。

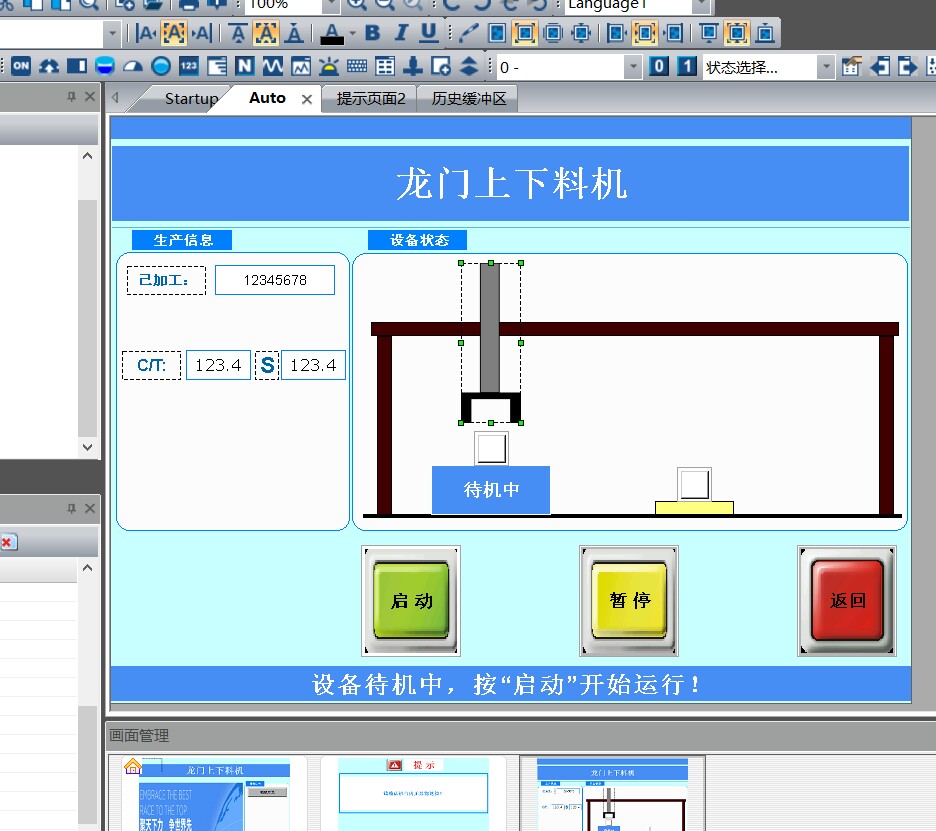

画面设计

设计一个简洁明了的操作画面。在画面上放置指示灯来显示气缸的伸出和缩回状态，放置一个进度条来直观展示轴的当前位置。同时添加启动、停止按钮，关联到 PLC 的相应输入点，实现对上下料动作的控制。

四、总结

通过以上台达 DVP15MC 运动控制器的气缸上下料动作程序以及台达触摸屏程序，初学者可以快速上手了解自动化控制中运动控制和人机交互的基本实现方法。当然，实际应用中可能还需要根据具体的工艺要求和设备特性进行调整和优化。希望这篇文章能帮助大家在自动化控制学习道路上迈出坚实的一步。
