摘要：

磁编码器（Magnetic Encoder）基于霍尔效应或磁阻效应（如TMR），适用于恶劣环境，核心技术包括非线性补偿和抗干扰设计，国际巨头如AMS主导市场，国产厂商如多维科技逐步突破。光编码器（Optical Encoder）依赖精密光栅和细分算法，在手术机器人等领域不可替代，但高端市场被海德汉等国外企业垄断，国产替代仍处追赶阶段。未来趋势包括磁光融合、无电池多圈绝对值技术及芯片级集成，TMR磁编可能取代部分光编应用。

一、 磁编码器 (Magnetic Encoder)

定位： 具身智能的**“耐造担当”**。在环境恶劣、空间受限或成本敏感的场景下是绝对主力。

1. 基础设计与技术原理

• 物理效应： 主要基于 霍尔效应 (Hall Effect) 或 磁阻效应 (MR)。
  • Hall 方案： 利用半导体材料在磁场中产生电势差。成本最低，精度一般（10-12 bit）。
  • MR 方案（主流高端）： 包括 AMR (各向异性磁阻)、GMR (巨磁阻) 和 TMR (隧道磁阻)。TMR 是目前最高端的技术，利用量子隧穿效应，灵敏度极高，信噪比极好。

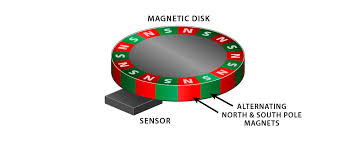

• 结构设计：
  • 动子： 一个充磁的永久磁铁（通常是径向充磁的圆柱或圆环），安装在电机旋转轴的尾部。
  • 定子： 一颗集成传感器芯片（SoC），安装在正对磁铁的 PCB 板上。
  • 工作流程： 磁铁随轴旋转 -> 芯片感应磁场矢量的角度变化 -> 内部 DSP 进行插值运算 -> 输出绝对位置信号（SPI/SSI 协议）。

2. 核心技术难点

• 非线性误差修正： 磁场分布天生不是完美的正弦波（受磁铁加工误差、安装偏心影响）。高端芯片内部必须有强大的线性化算法和查找表 (LUT) 来实时补偿这些误差。
• 抗磁干扰设计： 机器人关节内部就是个“电磁风暴中心”（大功率电机线圈就在旁边）。如何设计差分磁路或磁屏蔽罩，让传感器只听小磁铁的话，不被大电机干扰，是结构设计的核心壁垒。
• 高转速下的延迟： 电机转速高达 3000-5000 RPM 时，传感器的带宽和 DSP 处理速度必须跟上，否则读出来的角度永远滞后，会导致控制发散。

3. 产业链现状

• 上游 (芯片/晶圆)： 这是一个高度垄断的市场。
  • 国际巨头： AMS (奥地利微电子)、Infineon (英飞凌)、Melexis (迈来芯)。AMS 几乎占据了高端磁编芯片的半壁江山。
  • 国产突破： 多维科技 (MDT)（TMR 技术领先）、希磁科技。
• 中游 (编码器模组)： 将芯片封装成成品。
  • 国际： RLS (Renishaw子公司)、Bogen。
  • 国产： 麦格米特、汇川技术（自用为主）、可以科技。

---

二、 光编码器 (Optical Encoder)

定位： 具身智能的**“精度基准”**。在追求极致重复定位精度（如精密装配、手术机器人）时不可替代。

1. 基础设计与技术原理

• 物理效应： 基于 摩尔条纹 (Moiré Pattern) 或 光栅衍射。

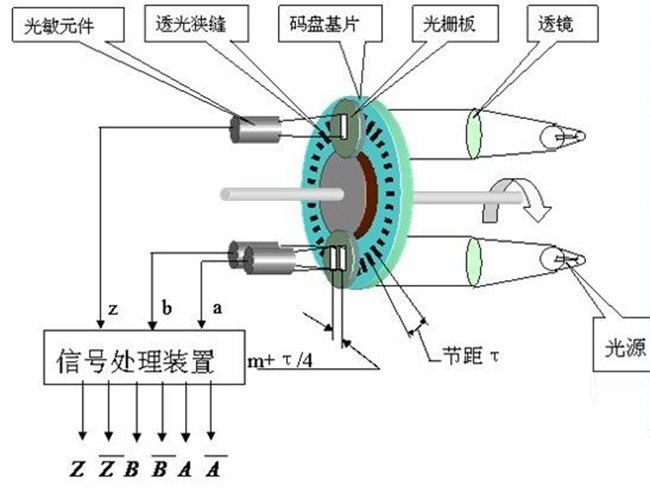

• 结构设计：
  • 光源： 红外 LED 或激光二极管。
  • 码盘 (Code Disk)： 核心元件。通常是玻璃或不锈钢材质，上面刻蚀了密密麻麻的透光/不透光刻线（光栅）。
  • 光电接收阵列： 负责接收穿过码盘的光信号。
• 技术流派：
  • 透射式： 光穿过玻璃码盘。精度最高，但最怕震动（玻璃会碎）和灰尘。
  • 反射式： 光打在不锈钢码盘上反射回来。更耐震，体积更小，是目前微型光编的主流。

2. 核心技术难点

• 光刻工艺 (Photolithography)： 码盘就是光编的“芯片”。要在直径 20mm 的圆盘上刻出数万条微米级的刻线，且同心度误差极小，需要类似半导体的光刻工艺。
• 信号细分算法 (Interpolation)： 物理刻线只有几千条，怎么做到 24 bit（1600万分辨率）？靠的是电子学细分。将正弦波信号进行高倍率的 AD 采样和细分，这需要极低噪声的模拟前端电路设计。
• 安装对准 (Alignment)： 光编对安装公差是微米级的要求。LED、码盘、接收器的距离稍有偏差，信号幅度就会衰减。这导致光编很难自动化组装，人工调校成本极高。

3. 产业链现状

• 国际霸主： 这一领域是典型的“卡脖子”重灾区。
  • 海德汉 (HEIDENHAIN)： 德国光编皇帝，精度和市占率绝对第一，价格极贵。
  • 多摩川 (Tamagawa) / 尼康 (Nikon)： 日本双雄，垄断了工业机器人伺服电机的市场。
• 国产替代：
  • 禹衡光学 (Yuheng)： “长春光机所”背景，国家队，是国内唯一能在高端光栅尺和编码器上与国际巨头掰手腕的企业。
  • 汇川 / 埃斯顿： 主机厂自研，主要解决中低端替代，高端仍依赖进口。

---

三、 产业总结与趋势

1. 趋势一：磁光融合 (Magnetic-Optical Hybrid)

   • 在关节模组中，输入端用磁编（耐高温、抗震、转速快），输出端用光编（精度高、测最终位置）。这种“双环”配置正在成为高端人形机器人的标配。

2. 趋势二：无电池多圈绝对值

   • 传统多圈（断电后还能记住转了几圈）需要外挂电池，很麻烦。
   • 新技术利用 韦根效应 (Wiegand Effect) 或机械齿轮组，利用磁场变化自发电，实现“永不断电”的记忆。这是未来的必争之地。

3. 趋势三：芯片级集成

   • 随着 TMR 磁阻技术的突破，磁编码器的精度正在逼近光编码器（达到 19-20 bit），且成本低得多。未来中低端光编可能会被高端磁编彻底取代。
