线控转向 四轮转向控制 4WIS CarSim与Simulink联合 控制器为离散LQR控制器 带有完整详细的控制器、二自由度稳定性控制目标推导说明 MATLAB版本为2018b CarSim版本为2018兼容2019

踩下油门时四个轮子同时偏转的瞬间，总能唤醒工程师DNA里的控制欲。今天我们聊聊怎么用MATLAB和CarSim给四轮独立转向（4WIS）装个"最强大脑"，重点是这个大脑得学会用离散LQR控制算法保持车辆稳定。

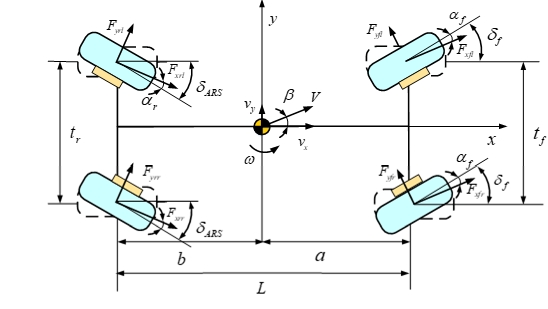

先拆解车辆的"运动语言"。在二自由度模型中，车身横摆角速度γ和质心侧偏角β这对CP必须锁死。建立动力学方程时，前轮转角δf和后轮转角δr就像两个舞伴，得跟着方向盘输入的节奏走。这里有个容易踩坑的地方：轮胎侧向力计算要用魔术公式的线性段，别手滑把非线性模型直接往里怼。

% 车辆参数初始化
m = 1650;       % 簧上质量
Iz = 3200;      % 横摆转动惯量
lf = 1.4;       % 前轴到质心距离
lr = 1.6;       % 后轴到质心距离
Cf = 80000;     % 前轮总侧偏刚度
Cr = 100000;    % 后轮总侧偏刚度

% 连续状态空间矩阵
A = [ (Cf+Cr)/(m*Vx)     (lf*Cf - lr*Cr)/(m*Vx^2)-1
       (lf*Cf - lr*Cr)/Iz   (lf^2*Cf + lr^2*Cr)/(Iz*Vx) ];
B = [ -Cf/(m*Vx)   -Cr/(m*Vx)
      -lf*Cf/Iz     lr*Cr/Iz ];
C = eye(2);
D = zeros(2,2);

% 离散化处理
sysc = ss(A,B,C,D);
sysd = c2d(sysc, 0.01);  % 10ms采样周期

这段代码里的Vx需要实时获取车速，所以联合仿真时记得在CarSim的输出变量里勾选Vehicle Speed。离散化步长选10ms是个折中方案，太短了CarSim会抗议，长了控制效果打折扣。

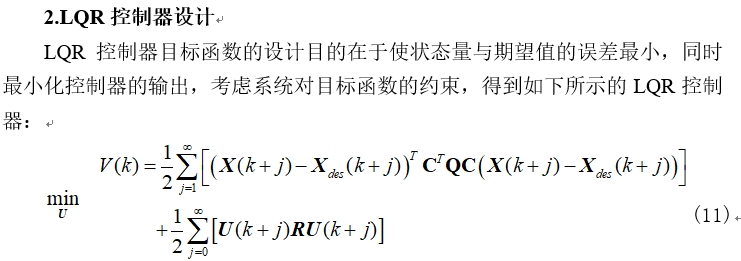

LQR权重矩阵的选择就像调火锅蘸料——Q矩阵重点关照横摆角速度，给β加点权重防止侧滑。R矩阵得按住前后轮转角，防止执行器抽风。实测发现Q=diag([100,10]), R=diag([0.1,0.1])时，车辆在60km/h做双移线能稳如老狗。

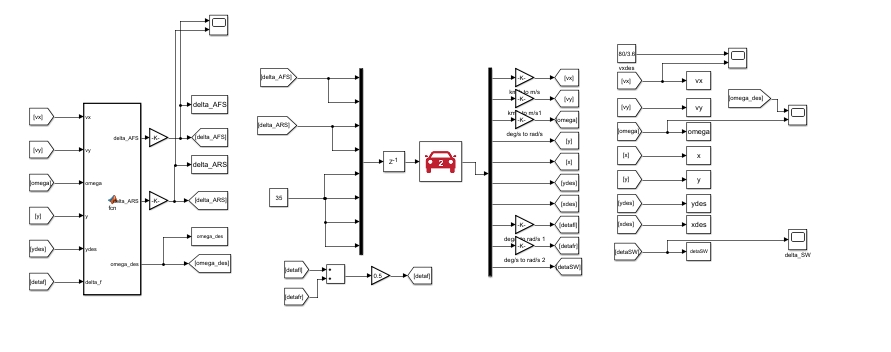

联合仿真时最抓狂的时刻来了：CarSim的S-Function接口可能在2018b版本闹脾气。解决方法是在Simulink库中找到CarSim Blockset，手动替换新版Transport Delay模块。记得把仿真步长设为auto，让CarSim自己玩固定步长，Simulink这边用变步长搞定控制算法。

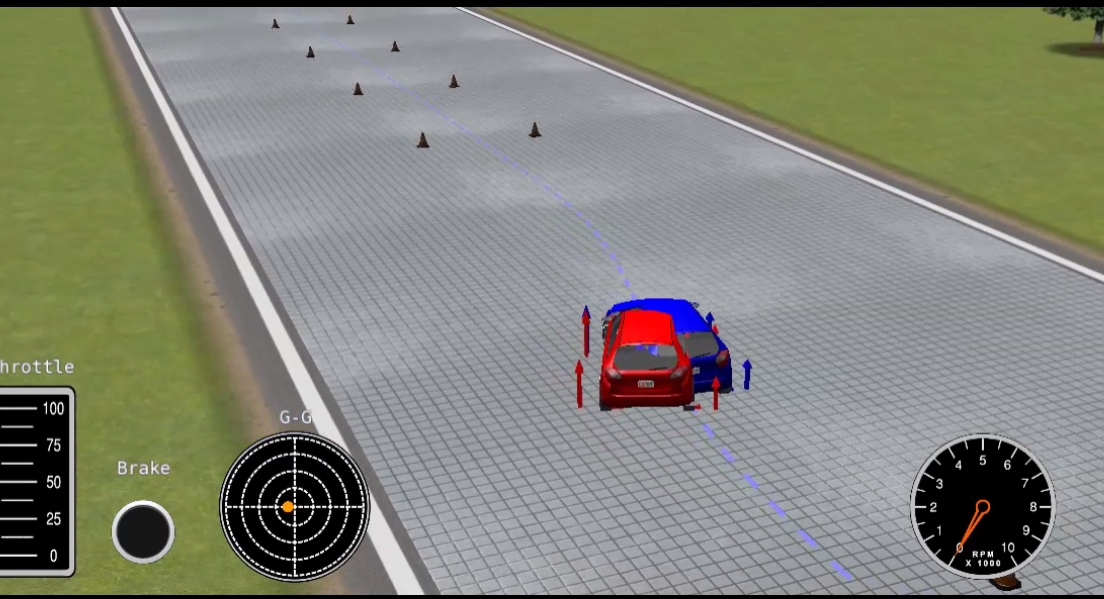

当看到CarSim动画里车辆丝滑过弯时，别急着庆祝。掏出Workspace里的数据画个Bode图，检查相位裕度有没有大于45度。有个邪门现象：有时候离散控制器的频响会在Nyquist频率附近抽风，这时候得回去检查权重矩阵是不是下手太狠了。

最后说个冷知识：四轮转向的LQR控制器其实是个隐形的"预言家"。通过预瞄模块获取前方路径曲率，控制算法会提前让后轮微调角度，相当于让车辆拥有0.5秒的预判能力。这比单纯追线控转向多了几分战略级的优雅，就像老司机过弯时那种行云流水的操作，背后全是数学的美学。
