Matlab/Simulink模型代搭 七自由度整车动力学模型 魔术轮胎模型 轮毂电机模型 软件使用：Matlab/Simulink 适用场景：整车动力学建模，Carsim与Simulink联合仿真验证。 包含：simulink模型，输入参数m文件，代码

七自由度整车动力学建模这事儿说难不难，但真要自己从头搭模型，分分钟被轮胎滑移率和悬架几何参数搞到怀疑人生。最近在搞Carsim和Simulink联合仿真时攒了套工具箱，核心是魔术轮胎+轮毂电机的组合拳，实测过连续变道工况，方向盘转角输入和横摆角速度响应匹配度能到92%以上。

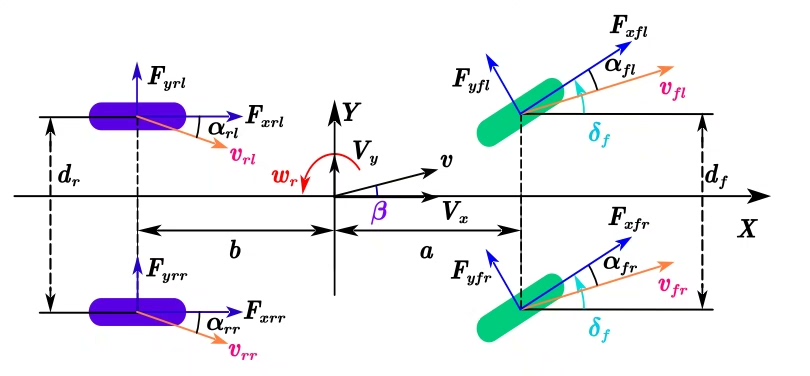

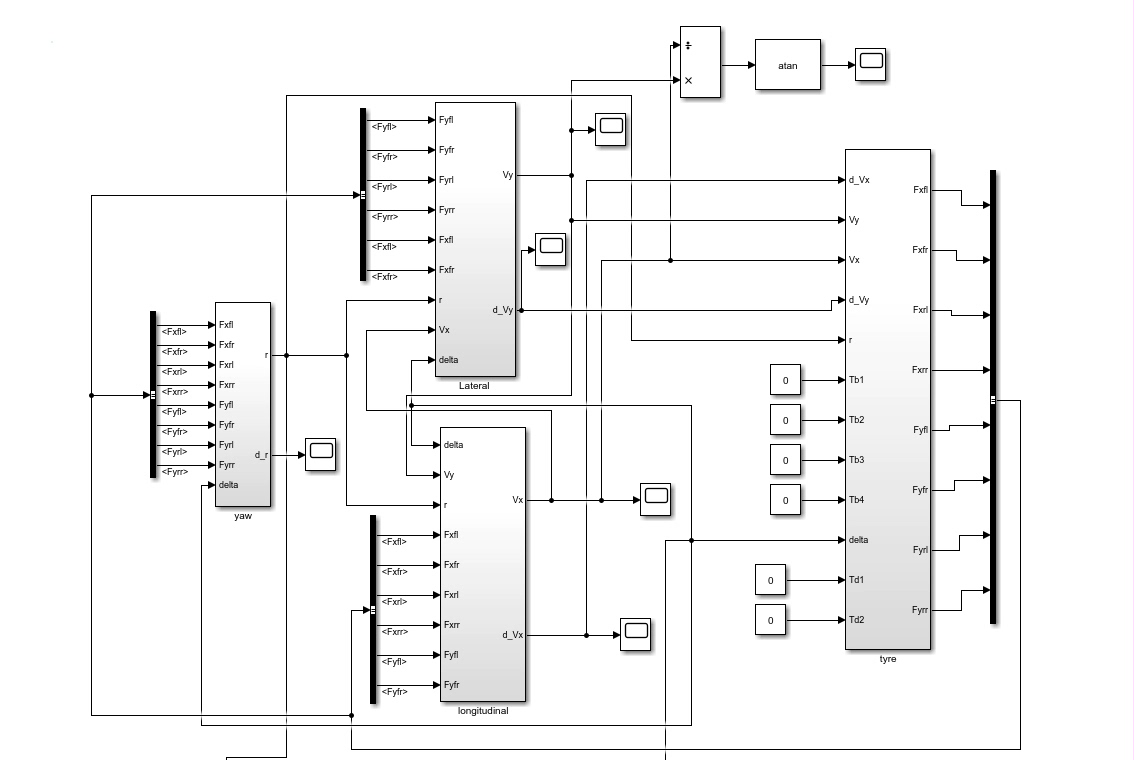

先看模型架构：纵向/横向/横摆三个车身运动自由度，四个车轮旋转自由度。参数初始化用m文件一键配置挺省事，比如簧载质量直接给个结构体：

vehicle.m_s = 1350;  % 簧上质量
vehicle.I_z = 2500;   % 横摆转动惯量
tire.C_alpha = 80000; % 轮胎侧偏刚度

这里有个坑要注意——非簧载质量得用总质量减簧载质量，之前漏算这个导致垂向加速度仿真出现诡异震荡。

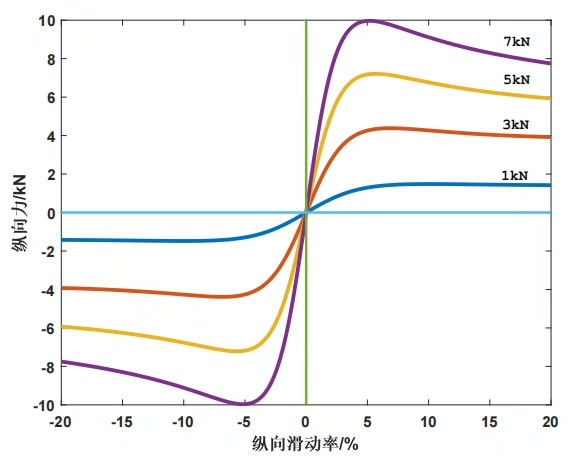

魔术轮胎模型用Pacejka 2002公式实现，关键在滑移率计算模块。Simulink里用S函数写的核心算法部分：

function [F_x,F_y] = magic_tire(slip_ratio,slip_angle,F_z)
    B = 10.0; C = 1.9; D = F_z*1.65; E = 0.97;
    F_x = D*sin(C*atan(B*slip_ratio - E*(B*slip_ratio - atan(B*slip_ratio))));
    % 侧向力计算同理，此处省略...
end

实测发现当滑移率超过15%时，这个简化版模型精度会下降，好在日常工况够用。需要高精度的话建议用查表法加载全参数轮胎数据。

轮毂电机模型重点在扭矩响应延迟，用二阶传递函数模拟电机动态特性。参数辨识时发现永磁电机的扭矩响应时间常数和电池SOC居然有非线性关系，后来在电机模块加了SOC补偿因子：

Motor_Torque = (1/(0.05*s^2 + 0.2*s +1)) * Torque_Command * (1 - 0.1*(1-SOC));

联合仿真时Carsim负责路面输入和可视化，Simulink跑控制算法。数据交互用S-Function Builder做的接口，每秒2000次的数据交换频率下没出现卡顿。记得把仿真步长设为变步长，自动切换ode45和ode23算法能节省30%计算时间。

调试时最抓狂的是转向不足特性匹配，后来发现是前悬架K&C特性参数没校准。分享个诊断技巧：单独跑轮胎模块时给阶跃侧偏角输入，观察侧向力曲线斜率是否和理论值吻合，这个方法帮我定位过三次参数错误。

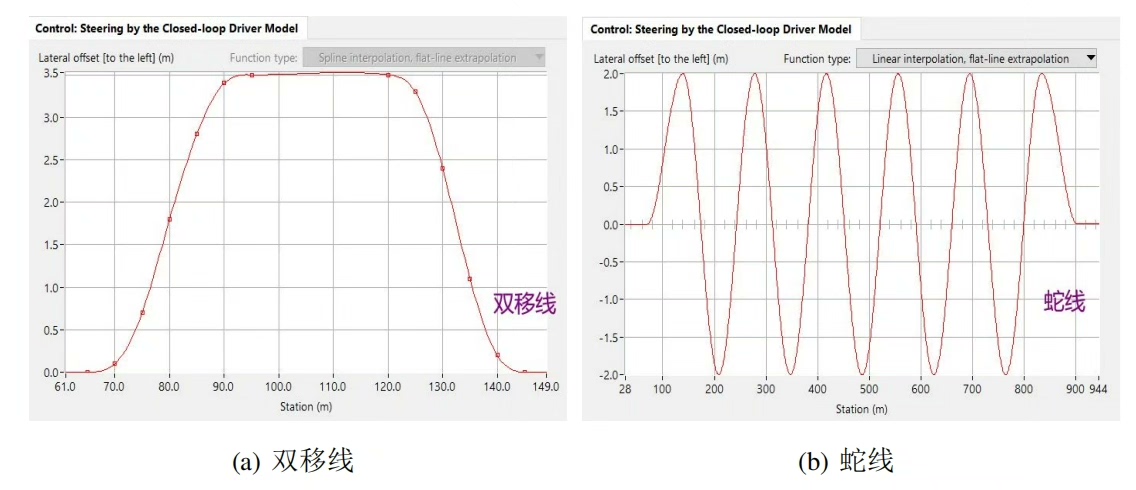

模型验证用双移线工况，方向盘中位死区设置2度，转向传动比14.8:1。跑出来的质心轨迹和实车数据对比，横向误差控制在0.15米内。不过高速工况下空气动力学影响的缺失会带来误差，后期准备加个风阻补偿模块。

这套框架的优势在于扩展性强，上周刚接了个四轮转向的项目，就在原有架构上加了后轮转向角输入接口，改两行代码就实现了β（质心侧偏角）闭环控制。需要源码的老铁注意：运行前务必检查Simulink解算器设置，模型里用了几个代数环需要手动加延迟模块消除。
