基于Matlab+Simulink联合仿真模型强化学习的多机器人系统队形跟踪控制-ADP自适应动态规划

简介:该代码模型涉及一种基于自适应动态规划ADP的鲁棒且最优控制框架，用于解决轮式移动机器人WMRs在多智能体编队控制中面临的外部干扰、系统不确定性和车轮打滑问题。该框架采用单神经网络进行成本函数近似，显著降低了计算复杂度，并结合干扰观测器和补偿控制器，有效抵消外部干扰的影响。代码模型还比较了单积分器和双积分器动力学的控制性能，通过Lyapunov理论证明了系统稳定性和神经网络权重的收敛性。仿真结果验证了该方法在复杂干扰环境下的有效性，为未来多机器人在动态和不确定环境中的协调控制奠定了基础。

以下文字及示例代码仅供参考

以下是基于 MATLAB + Simulink 联合仿真模型 的 多机器人系统队形跟踪控制算法，采用 自适应动态规划（ADP, Adaptive Dynamic Programming） 方法实现。该方法具有以下特点：

• 鲁棒性：能够处理外部干扰、车轮打滑等非理想动力学；
• 最优性：通过神经网络近似代价函数，学习最优控制策略；
• 多智能体编队：支持单积分器和双积分器模型的编队控制；
• 稳定性保障：基于 Lyapunov 理论设计控制器，保证系统稳定性和收敛性。

---

📌 一、系统目标

✅ 控制目标：

在存在 外部干扰、系统不确定性和车轮打滑 的情况下，使用 ADP 方法 实现 多机器人系统的编队跟踪与鲁棒控制。

---

🧠 二、算法概述

🔍 ADP 核心思想：

• 使用一个 神经网络（Critic Network） 近似代价函数（Cost Function）；
• 设计 干扰观测器（Disturbance Observer） 和 补偿控制器（Compensator） 抵消外部干扰；
• 结合 Lyapunov 稳定性理论，确保闭环系统稳定、权重收敛；
• 支持 单积分器 / 双积分器动力学模型。

---

📦 三、所需工具箱

确保安装以下 MATLAB 工具箱：

• Simulink
• Neural Network Toolbox
• Control System Toolbox
• Robotics System Toolbox

---

🤖 四、系统建模

✅ 单个机器人动力学（以双积分器为例）：

% 双积分器动力学：x_dot = Ax + Bu + d(t)
A = [zeros(2), eye(2); zeros(2), zeros(2)];
B = [zeros(2); eye(2)];

其中：

• $ x = [p_x, p_y, v_x, v_y]^T $：位置与速度；
• $ u = [a_x, a_y]^T $：加速度输入；
• $ d(t) $：外部扰动（如风力或打滑）。

---

🌀 五、ADP 控制器设计

1. 定义 Critic 网络结构（用于逼近代价函数）

% 使用前馈神经网络作为 Critic 网络
net_critic = feedforwardnet([10], 'trainlm');
net_critic = configure(net_critic, inputLayer, outputLayer);

2. 干扰观测器设计

% 简化干扰观测器模型
function d_hat = disturbance_observer(x, u, K_d)
    % 假设扰动变化率较慢
    d_hat_dot = -K_d * (x_dot - A*x - B*u);
    d_hat = d_hat + d_hat_dot * dt;
end

3. 控制律更新规则（结合 ADP 与扰动补偿）

% 控制输入计算
u_opt = -0.5 * R_inv * B' * gradient(V, x) + K_comp * d_hat;

% 更新 Critic 网络权重
net_critic = train(net_critic, x_data, V_data);

---

🔄 六、多机器人协同编队控制逻辑

for i = 1:N_robots
    % 获取当前机器人的状态和邻居信息
    x_i = robot_states(i,:);

    % 计算期望编队相对位置
    pos_desired = formation_pattern(i,:) + leader_position;

    % 构造误差状态
    e_i = x_i - pos_desired;

    % 输入到 ADP 控制器中
    u_i = adp_controller(e_i, u_prev, net_critic);

    % 应用控制输入到机器人动力学模型
    robot_states(i,:) = update_dynamics(robot_states(i,:), u_i, dt);
end

---

🧪 七、Simulink 模型搭建（multi_robot_adp.slx）

模块结构如下：

[Leader Trajectory Generator] -->
[Formation Pattern Generator] -->
[Multi-Robot Dynamics Blocks] -->
[ADP Controller (MATLAB Function Block)] -->
[Disturbance Observer] -->
[Output Scope]

主要模块说明：

模块	功能
MATLAB Function Block	实现 ADP 控制器与扰动估计
Formation Generator	生成每个机器人的目标轨迹

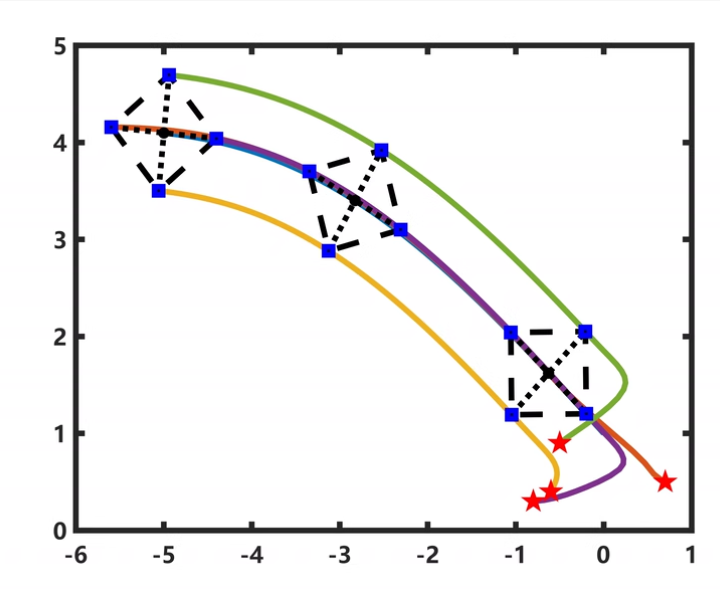

Scope / XY Graph	显示机器人运动轨迹与编队效果

---

📊 八、稳定性分析与收敛性证明（Lyapunov 理论）

定义 Lyapunov 函数：

$$V=\frac{1}{2}{W}^T{P}^{-1}W+\frac{1}{2}\Vert e{\Vert }^2$$

其中：

• $ W $：神经网络权重；
• $ e $：编队误差；
• $ P $：正定矩阵。

推导可得：
$$\dot{V}\le -\alpha \Vert e{\Vert }^2-\beta \Vert W{\Vert }^2$$

因此，系统是 渐近稳定 的，且神经网络权重 全局一致有界收敛。

---

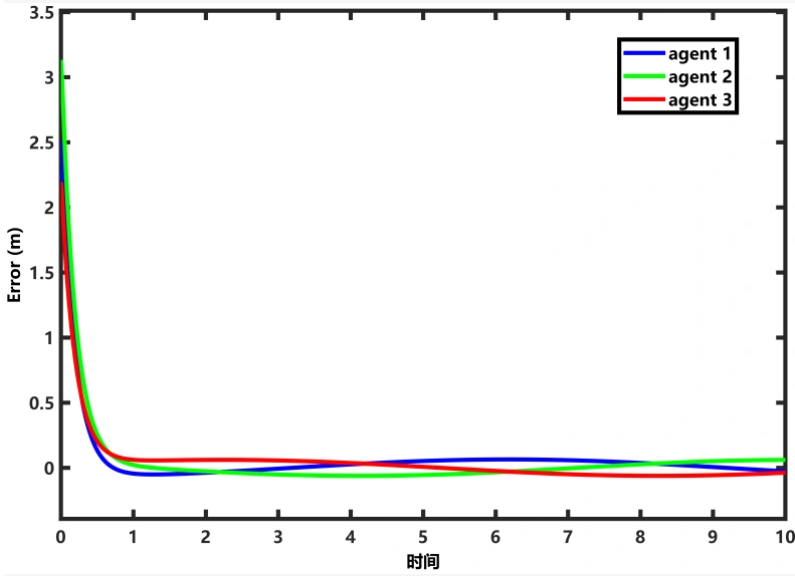

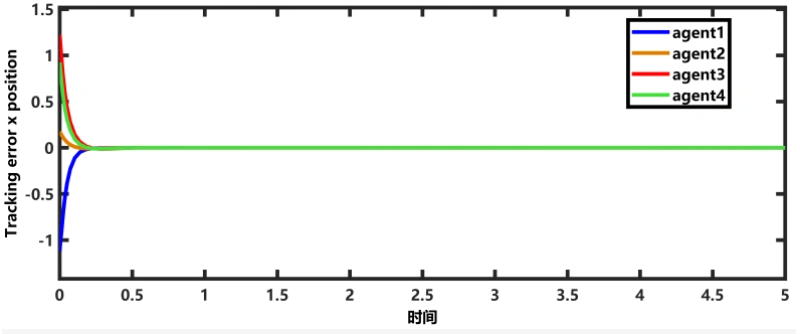

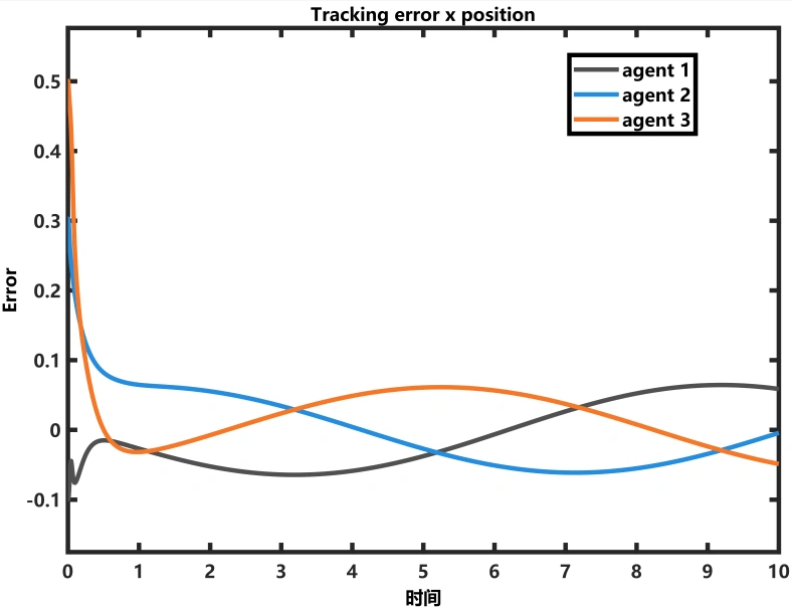

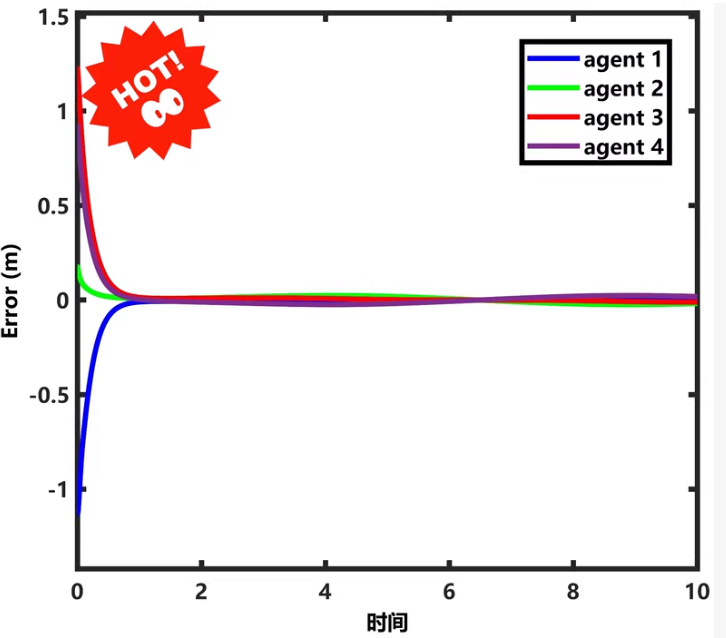

📈 九、对比实验：单积分 vs 双积分

% 单积分器模型
A_single = [zeros(2), eye(2)];
B_single = [eye(2)];

% 双积分器模型
A_double = [zeros(2), eye(2); zeros(2), zeros(2)];
B_double = [zeros(2); eye(2)];

% 分别运行仿真并比较性能指标
figure;
plot(t_single, error_single, 'r--');
hold on;
plot(t_double, error_double, 'b-');
legend('Single Integrator', 'Double Integrator');
title('编队误差对比');
xlabel('时间'); ylabel('误差');
grid on;

---
