要直观理解 一个线程处理一个像素 的 CUDA 核函数执行逻辑，我们可以通过 三层结构示意图 来展示：GPU 线程网格（Grid）→ 线程块（Block）→ 线程（Thread）→ 图像像素 的映射关系。
以下是分层次的图示说明，结合之前的灰度化核函数案例（假设图像尺寸为 8×6=48 像素，线程块大小设为 16 线程 / 块）。

一、 整体映射关系总览

GPU Grid（线程网格）
├─ Block 0（16线程） → 处理 像素ID 0~15
├─ Block 1（16线程） → 处理 像素ID 16~31
└─ Block 2（16线程） → 处理 像素ID 32~47 （实际只用12个，剩余4个线程闲置）

↓ 每个线程ID 映射到 图像的(x,y)坐标
像素ID = y * 图像宽度 + x  →  x = ID % width; y = ID / width

二、 分层详细图示

1. 图像像素与像素 ID 的对应（行优先存储）

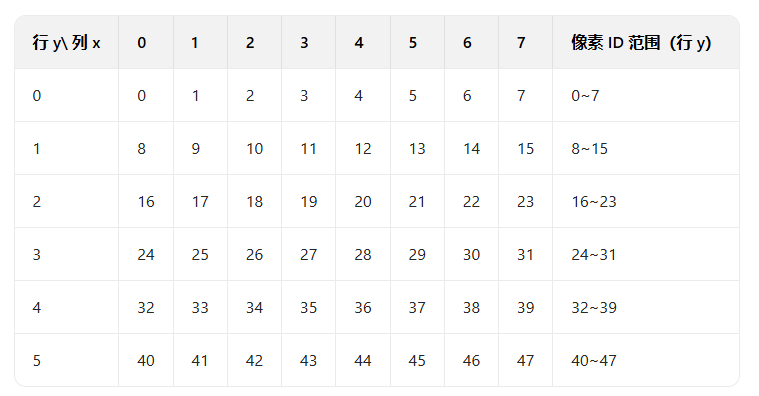

假设图像宽度 width=8，高度 height=6，像素 ID 从左到右、从上到下编号，对应关系如下：

核心公式：
像素 ID = y * width + x
反推坐标：x = ID % width; y = ID /width
例：ID=10 → x=10%8=2; y=10/8=1 → 对应 (x=2,y=1) 像素

2. 线程块（Block）与像素 ID 的映射

设置 线程块大小 = 16 线程（blockDim.x=16），总像素数 = 48，因此需要 ceil(48/16)=3 个线程块（gridDim.x=3）。

线程块 ID（blockIdx.x	包含线程 ID 范围（threadIdx.x	对应处理的像素 ID 范围	实际有效线程数
0	0~15	0~15	16（全部有效）
1	0~15	16~31	16（全部有效）
2	0~15	32~47	12（仅 0~11 有效，12~15 闲置

线程全局 ID 计算：
global_thread_idx = blockIdx.x * blockDim.x + threadIdx.x
例：blockIdx.x=1, threadIdx.x=5 → global ID=1*16+5=21 → 对应像素 ID=21

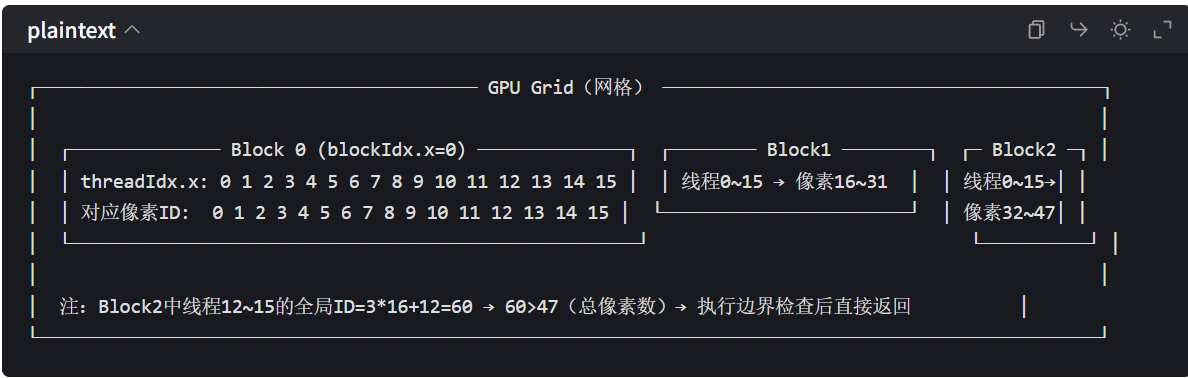

3. GPU 线程网格与线程的执行逻辑图示

4. 单个线程与单个像素的对应关系（核心并行逻辑）

每个线程只做 3 件事，完全独立无依赖：

1. 计算全局 ID → 判断是否超过总像素数（边界检查）；
2. 全局 ID 映射为图像坐标 (x,y)；
3. 读取 (x,y) 彩色像素 → 计算灰度值 → 写入输出图像。

线程（global ID=10）
│
├─ 步骤1：10 < 48 → 有效线程
├─ 步骤2：x=10%8=2; y=10/8=1 → 坐标(2,1)
├─ 步骤3：读取 src[1*8*3 + 2*3] → BGR值 → 计算灰度 → 写入 dst[1*8+2]
└─ 完成任务，退出

线程（global ID=60）
│
├─ 步骤1：60 > 48 → 无效线程
└─ 直接return，不执行任何操作

三、 图示关键结论

并行粒度：

• 1 个线程对应 1 个像素，线程间无数据竞争、无同步开销，最大化 GPU 并行效率。
• 边界检查必要性：最后一个线程块通常会有闲置线程，必须通过 if (global_idx >= total_pixels) return 避免内存越界。
• 线程块大小选择：建议设为 32 的倍数（如 16、32、64、256），匹配 GPU 的 Warp 调度单元（32 线程为 1 个 Warp），减少调度浪费。

四、多维处理

先看一下这段代码

void VideoOsd::drawLine(cv::cuda::GpuMat& nv12Frame, TyPoint start, TyPoint end, int thickness, cv::Scalar color)
{
	int Y = 0, U = 0, V = 0;
	RGBtoYUV(color[2], color[1], color[0], Y, U, V);

	const dim3 block(32, 16);
	const dim3 grid(divUp(nv12Frame.cols, block.x), divUp(nv12Frame.rows, block.y));
	if (!cudaStream) {
		cudaSafeCall(cudaStreamCreate(&cudaStream));
	}
	drawLineKernel << <grid, block, 0, cudaStream >> > (nv12Frame, nv12Frame.step, nv12Frame.cols, nv12Frame.rows/3*2, start, end, thickness, (uchar)Y, (uchar)U, (uchar)V);

	int ret = cudaGetLastError();
	if (ret != cudaSuccess) {
		printf("%s cudaGetLastError:%d\n", __FUNCTION__, ret);
	}
	if (!cudaStream)
		cudaSafeCall(cudaStreamSynchronize(cudaStream));
}

• dim3：CUDA 用于表示三维线程 / 块维度的结构体，这里用二维（x/y）；
• block(32,16)：线程块大小为 32×16=512 线程 / 块（x 方向 32 线程，y 方向 16 线程），是 GPU 友好的配置（32 的倍数，匹配 warp 大小）；
• divUp：自定义向上取整函数（如 divUp(a,b) = (a + b - 1) / b），用于计算网格大小；
• grid(divUp(cols,32), divUp(rows,16))：线程网格大小，x 方向块数 = 图像宽度 / 32（向上取整），y 方向块数 = 图像高度 / 16（向上取整）；
• 对比之前 “1 线程 1 像素” 的一维配置，这里用二维线程块更贴合图像的二维结构（x 对应列，y 对应行），减少坐标映射计算。
