我们已经学习了ROS2 中一种最常见的驱动，肯对会有很多人会问， 我们之前Gazebo 仿真章节不是描述了ros2_control么？ 硬件的详情都是manager 通过硬件接口抽象层将硬件的数据读上来，发布对应的topic 给应用层。为什么我们在前面的驱动中，没有看到这些驱动和manager 沟通的接口？

原来，在 ROS 2 驱动开发 中，是否需要 “对应的 ros2_control Manager”，要看你的设计目标和复杂度。 对于简单的驱动，通常使用我们前面ROS Wrapper 那种实现形式，这种形式直接使用 topic/service为应用提供服务。

• 1. 对于简单驱动（基础版，直接使用 topic/service）
  像我们之前讲的例子（MotorDriverROSWrapper）属于 独立驱动节点（standalone driver node），它直接：
  • 订阅命令话题 (speed_command)
  • 发布状态话题 (motor_status, current_speed)
  • 提供控制服务 (stop_motor)
    整个节点自己管理硬件对象（MotorDriver），这种结构不需要 ROS 2 Manager，因为这个驱动是单设备、单功能节点。这也是 ROS 官方教程推荐的入门方式。
• 2. 复杂设备系统（使用 Manager）
  当你有一个模块，上面有多个硬件（例如电机 + 编码器 + 红外 + 超声波 + 舵机）时，通常需要一个“管理层”， 一般地， 我们都会使用 ros2_control（也可以自己写，绕过ros2_control）框架，进行多种驱动的管理。

ros2_control 是ROS 官方的 硬件抽象管理框架， 提供标准的 Controller Manager（管理控制器）& Hardware Interface（统一硬件接口），适合需要：

• 同步多个硬件更新
• 多个驱动协调、状态监控
• 实时控制 loop（如机械臂、机器人底盘）

在 常见项目中（特别是中小型机器人/嵌入式设备），直接使用 topic + service 的独立驱动节点（无 Manager）更常见。但在 中大型项目或机器人系统集成（例如机械臂、AGV、四轮差速底盘）中，Manager 模式更普遍。
下表是两种方式的对比分析：

对比维度	直接使用 topic/service	使用 Manager（如 controller_manager 或自定义）
适用规模	单个设备、小型项目	多设备系统或需要协调的复杂系统
开发速度	🚀 快，代码简单，容易调试	🧱 稍复杂，需要统一接口规范
结构复杂度	低	中等或高
可扩展性	差，新增设备要改代码	好，可以动态加载、统一管理
实时控制能力	一般，依赖 timer	强，manager 统一调度周期
维护性	中等，节点多可能混乱	高，统一配置、统一生命周期管理
典型代表项目	ROS 教程、传感器驱动、简单机器人	MoveIt、Nav2、ros2_control、工业机器人系统

我们再来举例对比下：

• 一，直接 topic 模式（最常见）
  例如一个小车项目：

/cmd_vel              →  速度控制话题
/motor_left/status    →  左电机状态
/motor_right/status   →  右电机状态
/ultrasonic/data      →  超声波距离

每个节点独立运行。在 launch 文件中手动加载所有驱动。

分类	内容
优点	- 学习成本低 - 调试直观 - 可快速验证驱动功能
缺点	- 各节点更新频率不同步 - 无法统一启动/停止 - 设备状态监控需要自行实现额外逻辑

• 二，Manager 模式（复杂系统）
  典型路径规划的例子的manager如：
  • ROS 2 Control (controller_manager)
  • MoveIt2 (planning_manager)
  • Nav2 (bt_navigator_manager)

结构示意：

controller_manager
 ├── diff_drive_controller
 ├── joint_state_controller
 └── motor_hardware_interface

由 Manager 统一调度 update() 和 read()/write()，确保实时控制和状态同步。

分类	内容
优点	- 统一控制频率 - 支持动态加载控制器 - 可在运行时启停模块 - 更容易扩展成多传感器融合系统
缺点	- 开发复杂 - 对实时性和接口要求高 - 配置文件较多（YAML + URDF + pluginlib）

我们再给出一些常见模块驱动的实现方式：

模块类型	常用方式	说明	示例
底盘驱动 / 电机控制	Manager	需要闭环控制、控制器调度、动态加载	controller_manager + diff_drive_controller / joint_state_controller
机械臂 / 机器人关节	Manager	多关节协调控制、规划器接口、状态反馈	MoveIt2 planning_manager / ros2_control
导航系统	Manager	多个行为节点组合、统一任务调度	Nav2 bt_navigator_manager
雷达 / 激光 / ToF	Topic	传感器数据采集，发布原始点云或扫描	/scan (LaserScan)、/points (PointCloud2)
摄像头 / RGB-D / 深度相机	Topic	图像/深度流发布，通常不需要闭环控制	/camera/color/image_raw、/camera/depth/image_raw
IMU / 里程计 / GPS	Topic	发布传感器数据	/imu/data、/odom、/gps/fix
超声 / 红外 / 简单传感器	Topic	小型传感器，频率低，直接发布	/ultrasonic、/ir_sensor
自定义多传感器融合系统	Manager	多传感器联合管理、统一时间戳、统一状态监控	自写 sensor_manager 节点

---

ros2_control的学习连接如https://control.ros.org/humble/index.html。

---

1. 再探 ros2_control 框架

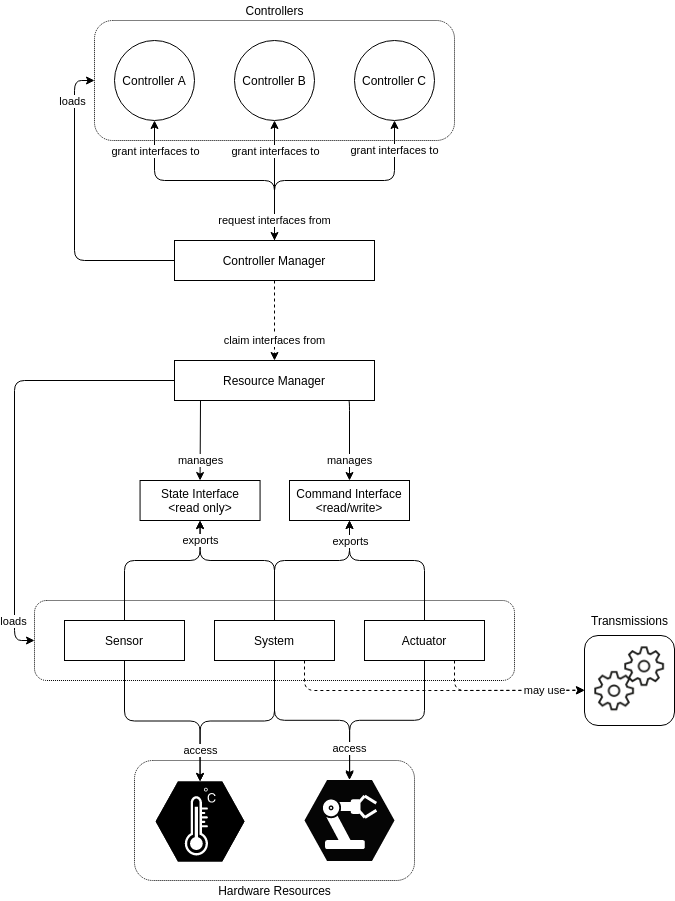

前面我们已经深入探究了直接 topic 模式 的驱动，接下来让我们再浅浅的研究Manager 模式的驱动。要研究该类驱动，ros2_control 就是其核心。我们先贴出一个官方的ros2_control框架图：

1.1 控制器管理器（Controller Manager）

控制器管理器（CM）连接了 ros2_control 框架中的 控制器层 和 硬件抽象层。它同时也通过 ROS 服务为用户提供入口。CM 实现了一个 没有执行器（executor）的节点，你可以在自己写的 ROS2 节点或 Manager 类 中创建 CM 实例，然后自己控制它的循环调用和调度，（而不是依赖 ROS2 默认的 ros2_control_node 提供的循环）。然而，通常建议使用 controller_manager 包中 ros2_control_node 文件实现的默认节点设置。接下来我们总是， 假设你使用的是这个默认节点设置。

一方面，CM 负责管理控制器及其所需的接口，例如 加载、激活、停用和卸载 控制器。另一方面，它通过 资源管理器（Resource Manager） 访问硬件组件及其接口。CM会检查每个Manager需要用哪些硬件接口，并确认这些接口可以使用；当控制器启用时，它就能访问硬件，如果有冲突（比如多个控制器想用同一个接口），就会报错提醒你。

CM 的 update() 方法就是控制器的大脑，每次调用它就完成一次完整控制循环。 该控制循环包括：

• 从硬件组件读取数据
• 更新所有活动控制器的输出
• 将结果写回硬件组件

1.2 资源管理器（Resource Manager，RM）

资源管理器（RM）就是把物理硬件和它的驱动“包装”起来，让Manager可以像操作普通接口一样使用硬件，而不用管硬件的具体细节。我们把** 驱动叫做硬件组件**。RM的作用有如下：

• RM 使用 pluginlib 加载硬件组件；
• 管理硬件组件的生命周期，以及它们的 **状态接口（state interfaces）**和 命令接口（command interfaces）；
• 当更换同一类（如底盘）硬件时，不需要重写代码，只需要配置文件或启动参数即可。
• 同时也可以灵活组合不同硬件接口，例如使用不同的电机控制库和编码器读取库

在 控制循环 中，RM 的 read() 和 write() 方法负责与硬件组件进行通信：

• read() 从硬件读取状态数据（如编码器值、传感器数据
• write() 将控制器计算出的命令发送到硬件（如下发电机速度或位置指令）

1.3 控制器（Controllers）

在 ros2_control 框架里，控制器就是负责“控制逻辑”的模块。它会把系统的目标值（参考值）和实际测量值进行比较，然后根据两者的差异（误差）计算出应该发送给硬件的指令，从而让系统达到目标状态。

这些控制器都是从 ControllerInterface 继承的对象，并且可以通过 pluginlib 导出为插件，这样可以灵活地加载或替换不同控制器。比如 ros2_controllers 仓库中的 ForwardCommandController 就是一个示例控制器。

控制器的生命周期基于 LifecycleNode 类，该类实现了 Node 生命周期设计文档中描述的状态机。

在控制循环执行时，会调用 update() 方法。该方法可以访问最新的硬件状态，并允许控制器向硬件命令接口写入数据。

1.4 用户接口（User Interfaces）

用户通过 控制器管理器（Controller Manager） 提供的服务与 ros2_control 框架进行交互。想查看服务列表及其定义，可以参考 controller_manager_msgs 包中的 srv 文件夹。

虽然服务调用可以直接在命令行或通过节点进行，但框架还提供了一个 用户友好的命令行界面（CLI），与 ros2 命令行工具集成。该 CLI 支持自动补全，并提供了一系列常用命令。

CLI 的基础命令是：

ros2 control

有关 CLI 功能的详细说明，可以参考 命令行接口（CLI）文档。

1.4 硬件组件（Hardware Components）

硬件组件负责与实际物理硬件进行通信，并在 ros2_control 框架中对硬件进行抽象表示。

这些组件必须通过 pluginlib 库导出为插件。资源管理器（Resource Manager）会动态加载这些插件，并管理它们的生命周期。

硬件组件主要有三种基本类型：

• 系统（System）
  • 适用于复杂的多自由度（multi-DOF，即多个独立运动方向）机器人硬件，例如工业机器人。
  • 与执行器（Actuator）组件的主要区别在于，系统组件可以处理复杂的传动机构，比如人形机器人手部所需的关节协调控制。
  • 系统组件具有读写能力（可以读取状态，也可以发送命令），通常用于 只有一个逻辑通信通道与硬件交互 的场景，例如 KUKA-RSI 控制接口。
• 传感器（Sensor）
  • 用于感知环境的机器人硬件。
  • 传感器组件通常关联某个关节（例如编码器）或连杆（例如力/力矩传感器）。
  • 这种类型的组件 仅具备读取能力，无法向硬件发送命令
• 执行器（Actuator）
  • 适用于简单的一自由度（1 DOF，即一个独立运动方向）机器人硬件，例如电机、阀门等类似设备。
  • 每个执行器组件通常只关联 一个关节。
  • 这种组件类型具有 读写能力（可以读取状态，也可以发送命令），但如果硬件不支持读取，读取并非强制要求（例如使用 Arduino 控制的直流电机）。
  • 如果硬件支持模块化设计，例如每个电机独立通过 CAN 总线通信，执行器类型也可以用于多自由度（multi-DOF）机器人。

关于硬件组件的详细说明，请参见 《通过控制器访问硬件设计文档》（Hardware Access through Controllers Design Document）。

2. 实现一个简单的GPIO controler

2.1 硬件接口类&实现

// include/simple_gpio_interface/simple_gpio_interface.hpp
#pragma once

#include <memory>
#include <string>
#include <vector>
#include <unordered_map>

#include "hardware_interface/system_interface.hpp"
#include "hardware_interface/handle.hpp"
#include "hardware_interface/hardware_info.hpp"
#include "hardware_interface/types/hardware_interface_return_values.hpp"
#include "rclcpp/macros.hpp"
#include "rclcpp/logger.hpp"
#include "rclcpp/logging.hpp"

// 模拟 BSP GPIO 函数（实际使用时替换为你的 BSP）
extern "C" {
    void bsp_gpio_init_output(const char* port, int pin);
    void bsp_gpio_init_input(const char* port, int pin);
    void bsp_gpio_write(const char* port, int pin, bool value);
    bool bsp_gpio_read(const char* port, int pin);
    void bsp_gpio_deinit(const char* port, int pin);
}

namespace simple_gpio_interface
{

struct GPIOConfig {
    std::string port;
    int pin;
    std::string direction; // "in" or "out"
};

class SimpleGPIOInterface : public hardware_interface::SystemInterface
{
public:
    RCLCPP_SHARED_PTR_DEFINITIONS(SimpleGPIOInterface)

    // ros2_control 必需接口
    hardware_interface::CallbackReturn on_init(const hardware_interface::HardwareInfo & info) override;
    std::vector<hardware_interface::StateInterface> export_state_interfaces() override;
    std::vector<hardware_interface::CommandInterface> export_command_interfaces() override;
    hardware_interface::CallbackReturn on_activate(const rclcpp_lifecycle::State & previous_state) override;
    hardware_interface::CallbackReturn on_deactivate(const rclcpp_lifecycle::State & previous_state) override;
    hardware_interface::return_type read(const rclcpp::Time & time, const rclcpp::Duration & period) override;
    hardware_interface::return_type write(const rclcpp::Time & time, const rclcpp::Duration & period) override;

private:
    // GPIO 配置
    std::unordered_map<std::string, GPIOConfig> gpio_configs_;

    // 状态和命令变量
    std::unordered_map<std::string, double> gpio_states_;      // 输入状态
    std::unordered_map<std::string, double> gpio_commands_;    // 输出命令

    // 日志
    rclcpp::Logger logger_;
};

}  // namespace simple_gpio_interface

2.2 GPIO Controller

// include/simple_gpio_controller/simple_gpio_controller.hpp
#pragma once

#include <memory>
#include <string>
#include <vector>

#include "controller_interface/controller_interface.hpp"
#include "rclcpp/rclcpp.hpp"
#include "rclcpp_lifecycle/node_interfaces/lifecycle_node_interface.hpp"
#include "rclcpp_lifecycle/state.hpp"

namespace simple_gpio_controller
{

class SimpleGPIOController : public controller_interface::ControllerInterface
{
public:
    SimpleGPIOController() = default;

    controller_interface::InterfaceConfiguration command_interface_configuration() const override;
    controller_interface::InterfaceConfiguration state_interface_configuration() const override;

    controller_interface::return_type update(const rclcpp::Time & time, const rclcpp::Duration & period) override;

    controller_interface::CallbackReturn on_init() override;
    controller_interface::CallbackReturn on_configure(const rclcpp_lifecycle::State & previous_state) override;
    controller_interface::CallbackReturn on_activate(const rclcpp_lifecycle::State & previous_state) override;
    controller_interface::CallbackReturn on_deactivate(const rclcpp_lifecycle::State & previous_state) override;

private:
    rclcpp::Logger logger_;
    std::vector<std::string> gpio_names_;
};

}  // namespace simple_gpio_controller

其完整的系统结构如下：

┌─────────────────────────────────────────┐
│           ROS2 Control 框架              │
├─────────────────────────────────────────┤
│  SimpleGPIOController (控制器)           │ ← 控制逻辑
│  - 读取状态接口                          │
│  - 设置命令接口                          │
│  - 实现业务逻辑                          │
├─────────────────────────────────────────┤
│  SimpleGPIOInterface (硬件接口)          │ ← 硬件抽象
│  - 初始化/清理硬件                       │
│  - 导出状态/命令接口                     │
│  - 调用BSP驱动                          │
├─────────────────────────────────────────┤
│            BSP GPIO 驱动                 │ ← 底层硬件
│  - bsp_gpio_init_output()               │
│  - bsp_gpio_write()                     │
│  - bsp_gpio_read()                      │
└─────────────────────────────────────────┘
