前言：构筑具身智能的“能量骨架”——论功率器件选型的系统思维

在具身智能机器人迈向高动态、高负载与自主协同的今天，一套卓越的AI工规级机器人系统，不仅是传感器融合、实时算法与精密机械的集成，更是一部应对复杂工况的“电能调度艺术”。其核心性能——爆发力与精细操控并存的高扭矩关节驱动、稳定可靠的高压母线转换、以及多执行器与传感器的智能配电管理，最终都深深植根于一个决定系统上限的底层模块：高可靠、高功率密度的功率转换与管理系统。

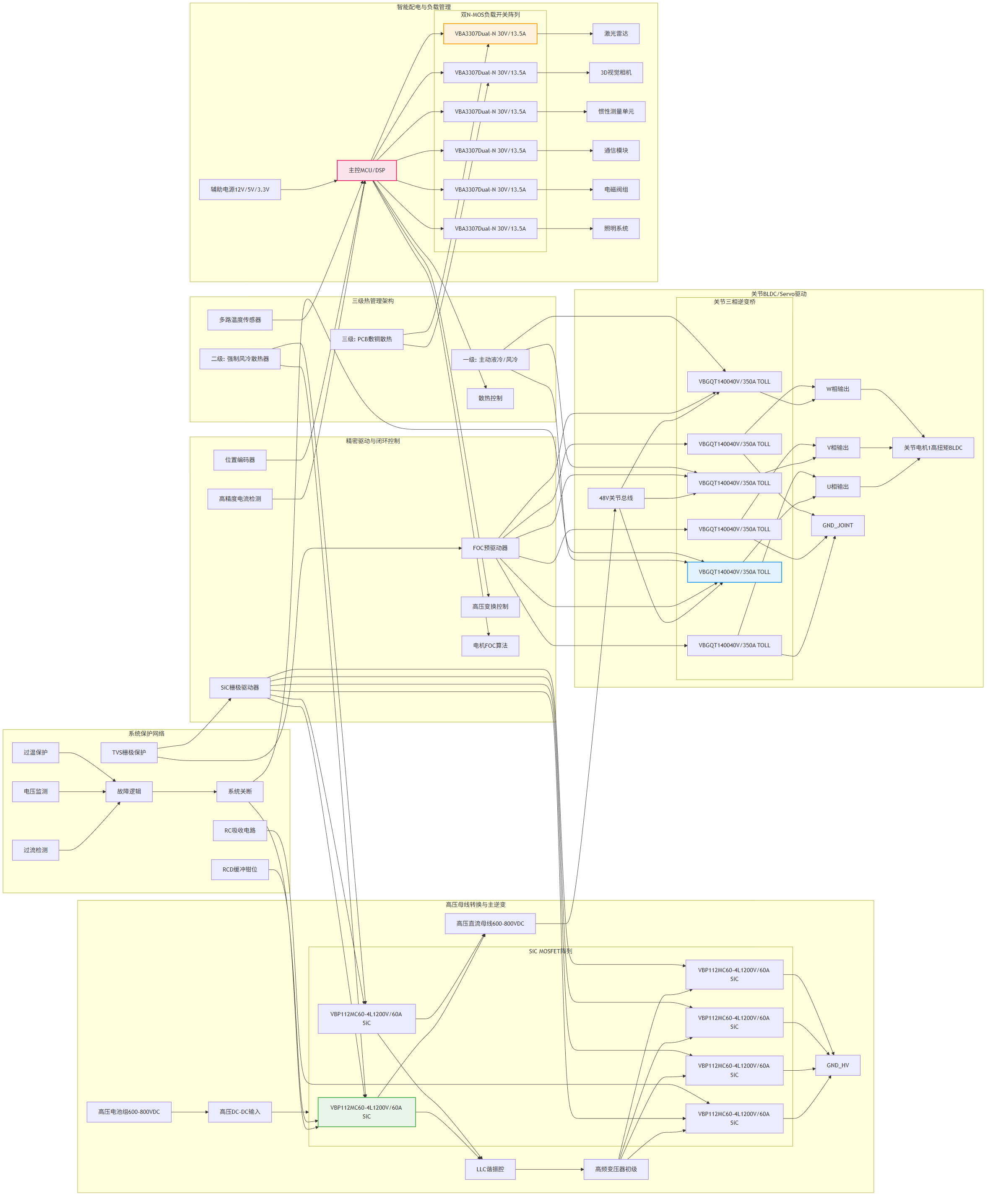

图1: AI工规级具身智能机器人方案与适用功率器件型号分析推荐VBP112MC60-4L与VBGQT1400与VBA3307与产品应用拓扑图_01_total

本文以系统化、协同化的设计思维，深入剖析具身智能机器人在功率路径上的核心挑战：如何在满足高效率、高可靠性、极致散热和严格空间约束的多重苛刻条件下，为高压DC-DC母线转换、关节电机驱动及多路低压负载管理这三个关键节点，甄选出最优的功率MOSFET组合。

在AI工规级具身智能机器人的设计中，功率模块是决定整机功率密度、动态响应、热管理与长期可靠性的基石。本文基于对电气应力、开关损耗、热阻抗与空间占用的综合考量，从器件库中甄选出三款关键MOSFET，构建了一套层次分明、优势互补的功率解决方案。

一、 精选器件组合与应用角色深度解析

1. 高压脊梁：VBP112MC60-4L (1200V, 60A, TO-247-4L) —— 高压DC-DC母线转换/主逆变器开关

核心定位与拓扑深化： 专为机器人系统中常见的高压直流母线（如600V-800V）设计。其1200V的超高耐压为电池组直接供电或高压母线转换提供了充足的安全裕量，能从容应对电机反电势、关断尖峰及系统浪涌。采用SiC（碳化硅）技术，具备极低的开关损耗和反向恢复电荷（Qrr）。

关键技术参数剖析：

动态性能与效率： SiC技术带来的超快开关速度（低Coss, Crss）和近乎零的反向恢复特性，使其适用于高频硬开关拓扑（如三相逆变器、LLC谐振变换器），可大幅提升开关频率，从而减小磁性元件体积，实现极高的功率密度和效率。

四引脚封装优势： TO-247-4L的Kelvin源极引脚能极大降低驱动回路寄生电感，确保开关波形干净，最大化发挥SiC的速度优势，并抑制栅极振荡。

选型权衡： 相较于同电压等级的硅基IGBT或MOSFET，其在高频下的总损耗显著降低，虽然单颗成本较高，但能简化散热系统、提升整体能效和功率密度，是追求性能与紧凑设计的“关键投入”。

2. 关节核心：VBGQT1400 (40V, 350A, TOLL) —— 关节BLDC/Servo电机驱动

核心定位与系统收益： 作为低压大电流关节电机（通常由48V或更低电压总线供电）三相逆变桥的核心开关。其惊人的0.63mΩ Rds(on) 和350A连续电流能力，直接决定了驱动板的导通损耗极限。

极高的系统效率与功率密度： 极低的导通损耗意味着在相同输出功率下，发热量更小，允许关节驱动器设计得更紧凑，或支持更高的峰值扭矩与过载能力。

卓越的热性能： TOLL封装具有极低的热阻，且底部大面积裸露铜箔便于直接焊接在PCB上，通过多层板内铜层和散热过孔将热量高效导出，非常适合空间受限的关节模组。

动态响应保障： 低栅极电荷（Qg）确保其能被标准电机预驱快速驱动，实现高带宽的电流环控制，这对于需要快速力矩响应的力控关节至关重要。

3. 智能感知与执行开关：VBA3307 (Dual-N 30V, 13.5A, SOP8) —— 多路传感器、伺服阀、照明等低压负载管理

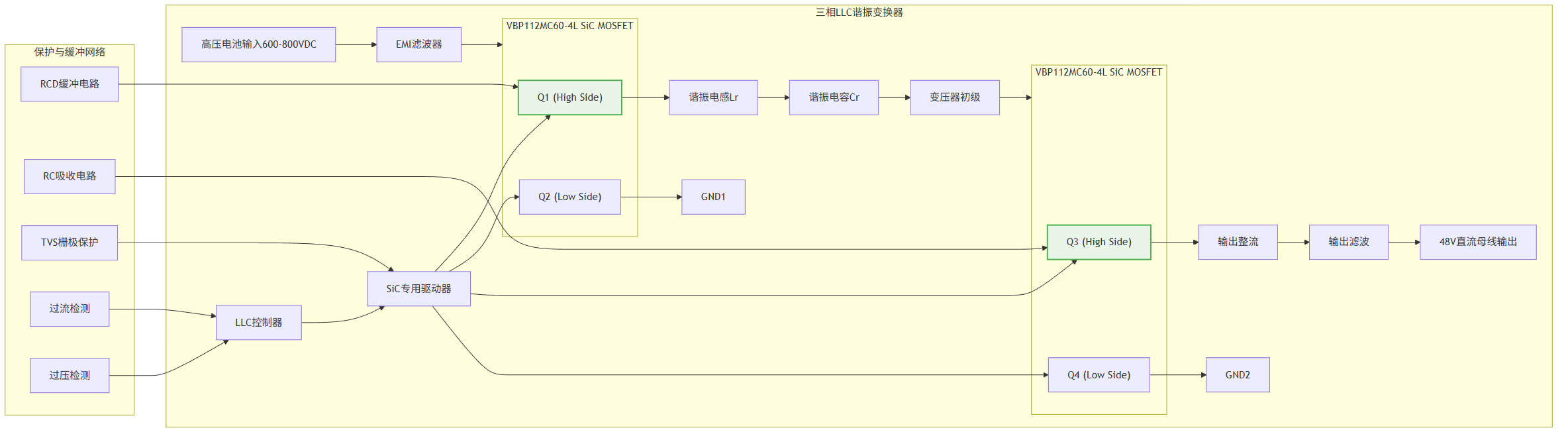

图2: AI工规级具身智能机器人方案与适用功率器件型号分析推荐VBP112MC60-4L与VBGQT1400与VBA3307与产品应用拓扑图_02_highvoltage

核心定位与系统集成优势： 双N-MOS集成封装是实现分布式、智能化电源管理的理想选择。它为机器人的各类感知单元（激光雷达、3D相机）、辅助执行器（电磁阀、小型风扇）及通信模块提供了独立、可编程的电源开关。

应用举例： 可实现传感器模块的按需上电以节能降噪；对非关键负载进行顺序上电以抑制浪涌电流；或在故障时快速切断局部电源以实现隔离。

PCB设计价值： SOP8封装节省空间，双管集成简化了布局布线，提升了低压配电网络的清晰度和可靠性。

N沟道选型原因： 用于低侧开关时，可由MCU GPIO直接高效驱动（拉高导通），控制逻辑简单直接。其10mΩ (10V)的导通电阻在控制数安培电流时损耗极低，无需额外散热。

二、 系统集成设计与关键考量拓展

1. 拓扑、驱动与控制闭环

高压SiC与控制器协同： VBP112MC60-4L的驱动需专用SiC栅极驱动芯片，提供合适的正负电压（如+18V/-3V），并确保极短的传播延迟和高峰值电流能力，以精确控制其开关行为，并与主控制器实现高速通信与保护联动。

关节驱动的先进控制： VBGQT1400作为高动态FOC/SVPWM控制的执行末端，其对称的开关特性与低寄生参数，有助于实现高精度、低谐波失真的电机相电流，提升运动平滑性与力矩控制精度。

智能配电的数字控制： VBA3307的栅极可由MCU的PWM信号控制，实现负载的软启动、软关断，甚至简单的功率调制，满足复杂的上电时序与功耗管理策略。

2. 分层式热管理策略

一级热源（主动/传导冷却）： VBGQT1400是关节模组内的主要热源。必须依靠多层PCB的内层铜平面、密集散热过孔以及可能的金属基板或导热桥将热量传导至关节外壳或系统冷板。

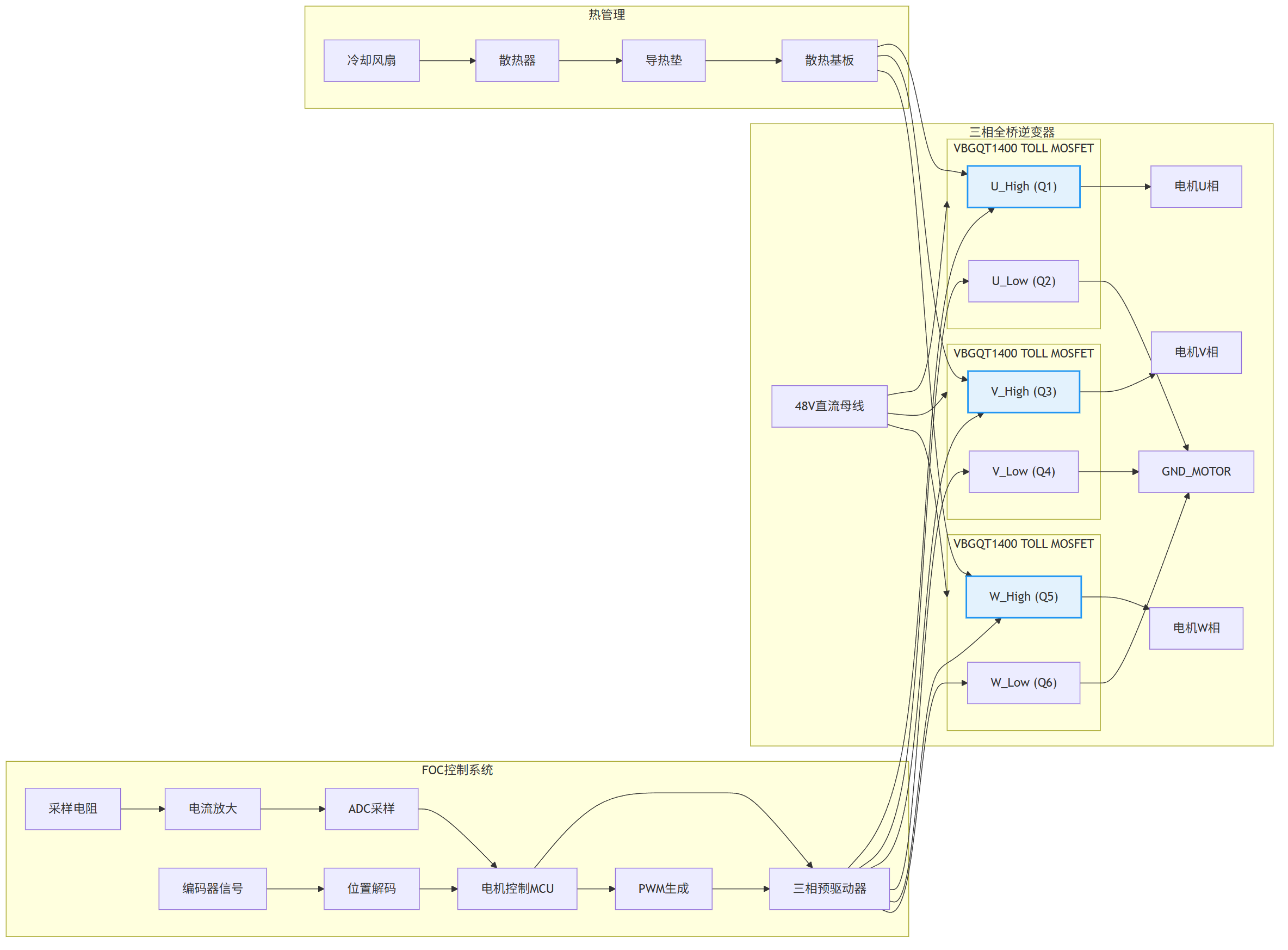

图3: AI工规级具身智能机器人方案与适用功率器件型号分析推荐VBP112MC60-4L与VBGQT1400与VBA3307与产品应用拓扑图_03_joint

二级热源（强制风冷/液冷）： VBP112MC60-4L通常位于中央电源/驱动舱。需根据功率等级配备相应散热器，并利用系统冷却风道或液冷板进行散热。其SiC特性使得在相同功率下散热需求低于硅器件。

三级热源（自然冷却/PCB散热）： VBA3307及周边低压电路，依靠PCB正面敷铜和内部电源层即可满足散热，确保开关回路紧凑以最小化热耗。

3. 可靠性加固的工程细节

电气应力防护：

VBP112MC60-4L： 必须精心设计栅极驱动回路布局以减小寄生电感，并使用RC缓冲网络或RCD钳位电路来抑制高dv/dt引起的电压过冲。

感性负载管理： 为VBA3307所控制的电磁阀、小型电机等负载并联续流二极管，吸收关断时的感性能量。

栅极保护深化： 为所有MOSFET的栅极提供可靠的电压钳位（如TVS管），防止Vgs因干扰过压。对于VBP112MC60-4L，需严格遵循其推荐的栅极驱动电压范围。

降额实践：

电压降额： 在最高母线电压和最恶劣开关条件下，VBP112MC60-4L的Vds峰值应力应低于960V（1200V的80%）。

电流与热降额： 根据VBGQT1400在实际PCB上的结到环境热阻（RθJA），计算其在不同环境温度下的连续电流能力。必须确保在机器人关节堵转或过载的瞬态工况下，器件结温不超过最大限值。

三、 方案优势与竞品对比的量化视角

功率密度与效率提升可量化： 在关节驱动中，采用VBGQT1400替代传统30-40mΩ的MOSFET，导通损耗可降低约95%，允许在相同体积下输出更高连续功率，或大幅减小散热器尺寸。

高压系统小型化可量化： VBP112MC60-4L的SiC特性允许将DC-DC或逆变器开关频率提升至100kHz以上，使变压器、电感体积减少50%以上，显著提升中央电源模块的功率密度。

系统可靠性提升： 选用工规级、高性能且充分降额的器件，结合针对机器人振动、冲击环境的加固设计，可将功率链路在复杂工况下的失效率降至最低，保障机器人长期稳定运行。

四、 总结与前瞻

本方案为AI工规级具身智能机器人提供了一套从高压母线、关节驱动到智能配电的完整、优化功率链路。其精髓在于 “高压高效、中压极致、低压智能” 的分级精准匹配：

高压级重“性能突破”： 采用SiC技术，换取系统级的高功率密度与高效率，是应对高压化趋势的关键。

关节驱动级重“功率密度”： 在空间极度受限的关节内，采用超低阻、先进封装的MOSFET，最大化电流输出能力与散热效率。

负载管理级重“集成智能”： 通过高集成度芯片实现多路负载的精细化管理，赋能系统的能效优化与故障容错。

未来演进方向：

全桥集成模块： 考虑将关节驱动的三相全桥、采样电路与预驱集成于单一模块（如Power Stage Module），极大简化关节驱动器设计。

更高压SiC应用： 对于采用800V甚至更高母线电压的下一代机器人，需评估耐压1700V的SiC MOSFET，以进一步优化高压链路。

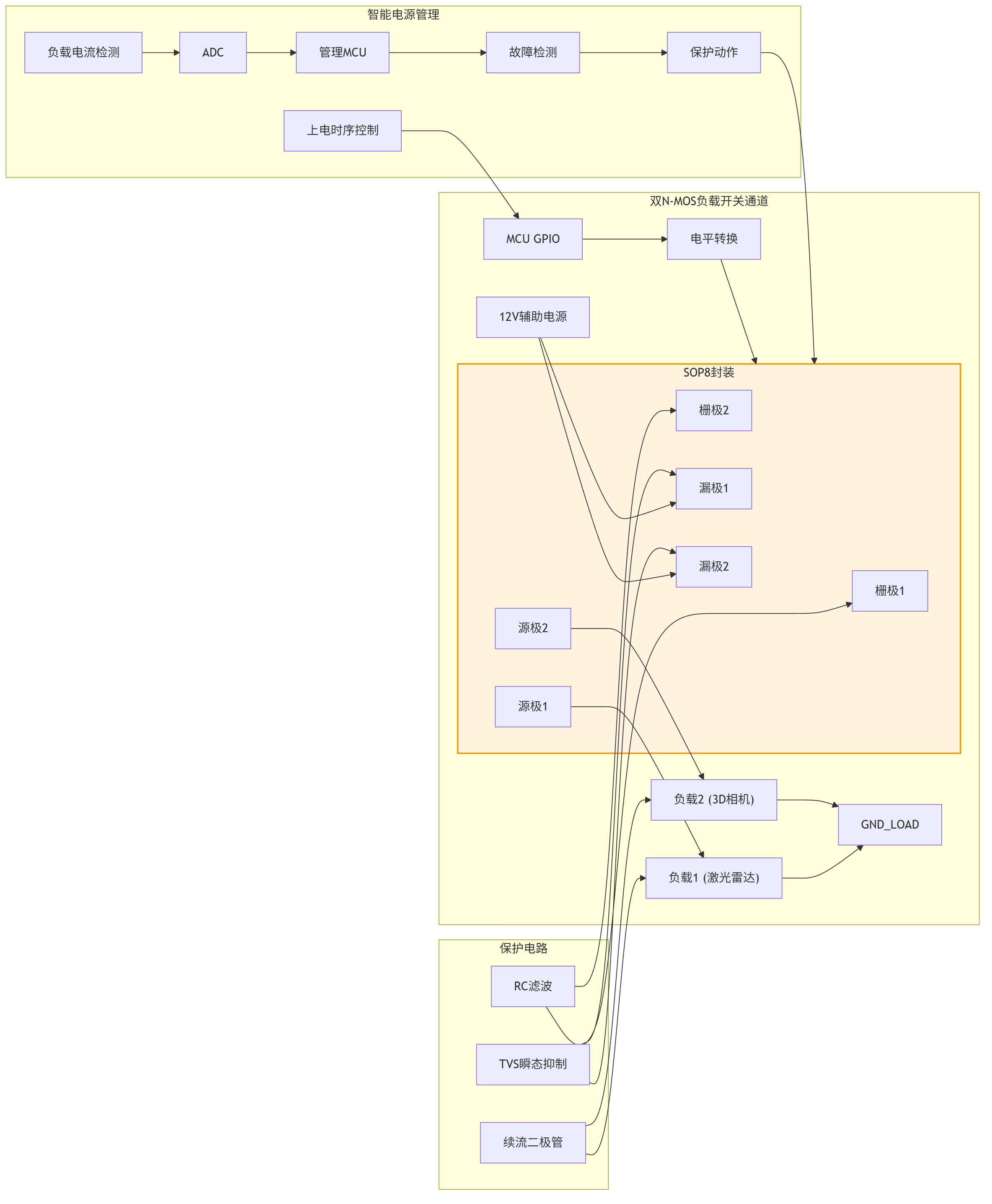

图4: AI工规级具身智能机器人方案与适用功率器件型号分析推荐VBP112MC60-4L与VBGQT1400与VBA3307与产品应用拓扑图_04_load

智能功率开关集成： 采用集成电流检测、过温保护、状态反馈的智能功率开关（如Intelligent Power Switch）来管理低压负载，提升诊断能力和保护速度。

工程师可基于此框架，结合具体机器人的电压平台（如48V vs 400V）、关节功率等级、传感器负载数量及整体热管理方案进行细化和调整，从而设计出满足高动态、高可靠要求的具身智能机器人动力系统。
