摘要
本文研究了强化学习（RL）作为非线性阀控制的最优控制策略。它使用统一的框架，根据PID（比例积分微分）策略进行评估。RL是一种自主学习机制，通过与环境的交互进行学习。它在控制系统的世界中越来越受到关注，作为为具有挑战性的动态和非线性过程构建最优控制器的一种手段。使用DDPG（深度确定性策略梯度）算法和Simulink®进行训练，以模拟非线性阀门并创建实验测试台进行评估。Simulink允许工业工程师快速适应并试验他们选择的其他系统。结果表明，RL控制器在快速跟踪信号方面表现出色，并且相对于参考信号产生的误差较小。然而，PID在抗干扰方面更好，因此为阀门提供了更长的寿命。成功的机器学习需要调整许多超参数，需要投入大量的时间和精力。我们引入“分级学习”作为更正式和算法化的“强化学习课程”的简化、面向应用的改编。实验表明，它有助于收敛复杂的非线性现实世界系统的学习任务。最后，本研究获得的经验性学习与已发表的研究相印证。

1.导言
强化学习（RL）是一种模仿人类和动物学习能力的机器学习技术。RL应用程序已被OpenAI用于编程机器人手，以史无前例的人类般的灵巧性操纵物理对象（openai.com，2018），被斯坦福大学的CARMA程序用于自动驾驶（Vitelli和Nayebi，2016），并被研究用于更快的从头分子设计（Olivecrona，Blaschke，Engkvist和Chen，2017）。
本文研究了RL作为最优控制策略的应用。RL承诺通过直接与工厂交互并学习最优控制来更好地控制，而不需要对工厂进行精确建模。
阀门被选为受控设备，因为它们在过程控制中无处不在，几乎在所有可以想象的制造和生产行业中都有应用。工业过程回路可能涉及数千个阀门，并且不可能精确建模。
PID（比例积分微分）是事实上的控制策略，涵盖了95%以上的工业控制器（Desborough和Miller，2002）。然而，应用这种传统策略可能会影响流程的质量和效率，并增加大量成本。

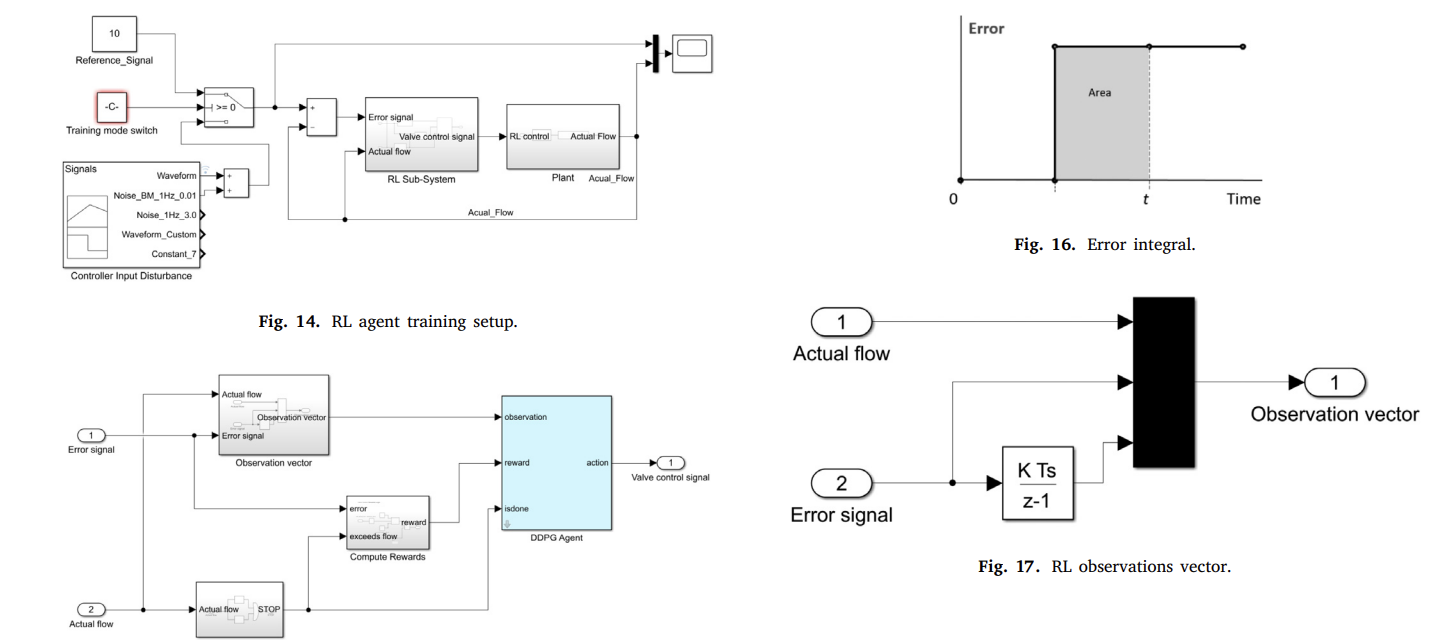

将计算机连接到真实的物理工厂，让RL代理通过直接交互进行学习可能并不总是可行的，通常采用的一种实用方法包括尽可能接近地模拟真实工厂，这也是我们使用的方法。MATLAB Simulink®用于模拟非线性阀、工业过程、代理训练电路，以及最终的统一RL-PID验证电路。控制器在强化学习术语中被称为“代理”，使用MATLAB最近推出的（R2019a）强化学习工具箱™，使用DDPG（深度确定性策略梯度）算法进行训练。
分级学习是在这项研究中偶然发现的一种技术，它是一种简单的程序化方法，可以在复杂的任务上有效地训练强化学习代理，实际上是最简化的形式，被称为“课程学习”（Narvekar，Peng，Leonetti，Sinapov，Taylor等人，2020）。
本研究的主要贡献：
1.将RL理解为一种最优控制策略。
2.一种帮助执业工厂工程师将RL应用于工业最优控制的方法。使用MATLAB和Simulink进行设计和仿真，而不是要求更高的开源Python。
3.
分级学习：一种适合执业工程师的“辅导”方法。它是一种面向应用的改编，改编自更正式、更算法化的“强化学习课程”。
4.关于RL控制阀门的三个研究的文献研究。
5.在统一框架下对PID和RL策略的实验比较。
6.RL控制器在时域和频域的稳定性分析。
7.体验式学习与已发表的研究相辅相成。最后，虽然阀门是本文的重点，但这些方法适用于任何工业系统。

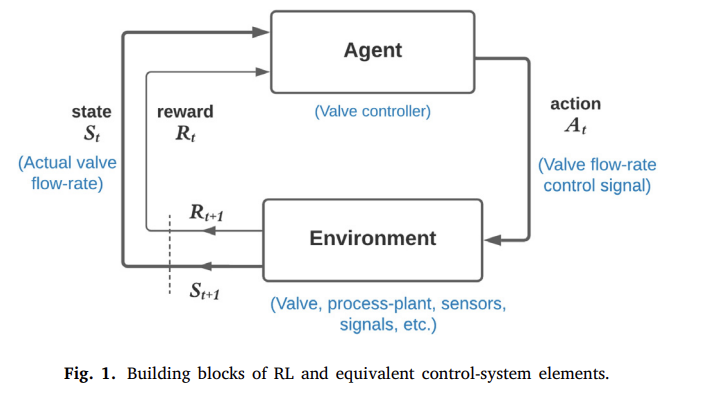

2. 强化学习入门在本节中，我们简要介绍了传统的最优控制求解方法，然后概述了RL、它与最优控制的联系，最后介绍了为实现而选择的DDPG算法。Sutton 和 Barto 的书（2018）是对强化学习的最全面的介绍，也是下面理论基础来源。
2.1. 最优控制和RL
反馈控制器传统上使用两种设计理念：自适应控制和最优控制。自适应控制器是在线学习者，通过测量实时数据来学习控制未知系统。然而，由于设计过程不涉及最小化工厂的任何性能指标，因此它们没有得到优化（Lewis，Vrabie和Vamvoudakis，2012）。
另一方面，传统的最优控制设计是通过求解哈密顿-雅可比-贝尔曼（HJB）方程离线进行的。根据Lewis等人（2012）的研究，求解HJB方程需要完全了解工厂的动态，而根据Tedrake（2009）的研究，这反过来又需要一个工程猜测作为起点。

📚2 运行结果

部分代码：

%% Set paths and RL agent/controller to be analyzed
MODELS_PATH = 'results/';
VALVE_SIMULATION_MODEL = 'sm_StabilityStudy'; % Stability study Simulink circuit
PRE_TRAINED_MODEL = 'Grade_I.mat';

%% Flags to be set. See instructions above. Two rounds need to be run,
%       (1) SIMULATE_MODE = true.  Run for creating the "data" for estimation the TF
%       (2) SIMULATE_MODE = false. Run for estimating the TF from data created in previous step
SIMULATE_MODE = true;
ESTIMATE_MODE = not(SIMULATE_MODE);

% Physical system parameters. Use iteratively. Suceessively increase
%  difficulty of training task and apply Graded Learning to train the agent
TIME_DELAY = 2.5;   % Time delay for process controlled by valve
fS = 8.4000;        % Valve dynamic friction
fD = 3.5243;        % Valve static friction

%% Simulate for estimating the TF
if (SIMULATE_MODE)
    RL_AGENT = strcat(VALVE_SIMULATION_MODEL, '/RL Sub-System/RL Agent');

    % GRADED LEARNING MODELS
    PRE_TRAINED_MODEL_FILE = strcat(MODELS_PATH, PRE_TRAINED_MODEL);

    ACCEPTABLE_DELTA = 0.05;

    % Time step. Tf/Ts gives Simulink's simulation time
    Ts = 1.0;   % Ts: Sample time (secs)
    Tf = 200;   % Tf: Simulation length (secs)

    % Run simulation for collecting data to estimate a Transer Function
    % simout = RunSimulation(VALVE_SIMULATION_MODEL, PRE_TRAINED_MODEL_FILE, RL_AGENT);
    % Load experiences from pre-trained agent
    sprintf('- Estimating Transfer Function for model: %s', PRE_TRAINED_MODEL_FILE)
    load(PRE_TRAINED_MODEL_FILE,'agent');

    % ----------------------------------------------------------------
    % Validate the learned agent against the model by simulation
    % ----------------------------------------------------------------
    % Define observation and action space
    NUMBER_OBSERVATIONS = 3;
    % Observation Vector is composed of
    %  (1) U(k)
    %  (2) Error signal
    %  (3) Error integral

    obsInfo = rlNumericSpec([3 1],...
        'LowerLimit',[-inf -inf 0]',...
        'UpperLimit',[ inf  inf inf]');
    obsInfo.Name = 'observations';
    obsInfo.Description = 'controlled flow, error, integral of error';
    numObservations = obsInfo.Dimension(1);

    actInfo = rlNumericSpec([1 1]);
    actInfo.Name = 'flow';
    numActions = numel(actInfo);

    env = rlSimulinkEnv(VALVE_SIMULATION_MODEL, RL_AGENT, obsInfo, actInfo);
    simOpts = rlSimulationOptions('MaxSteps', 500);
    experiences = sim(env, agent, simOpts);
else
    % Run the Simulink Model to collect data in 'out' variable

    % Esimating a TF
    NP=3; NZ=2;

    % Estimate Controller TF
    InputData_C = out.InputData_C.Data(:);
    OutputData_C = out.OutputData_C.Data(:);
    OutputData_P = out.OutputData_P.Data(:);

    uC = InputData_C;
    yC = OutputData_C;
    signal_length = min(size(yC), size(uC));
    yC = yC(1:signal_length);
    uC = uC(1:signal_length);
    tfdata_C = iddata(yC, uC, Ts);

    tf_Controller = tfest(tfdata_C, NP, NZ);

    %% Estimate transfer-function for the entire Plant (process + non-linear valve)
    % In case you want to use the industrial-process TF separately, we
    % could use it directly and estimate ONLY for the non-linear valve too
    % s = tf('s');
    % tf_Plant_TD = 3.8163 / (156.46*s + 1) * exp(-2.5*s);
    % --------------------------------------------------
    InputData_P = OutputData_C;
    uP = InputData_P;
    yP = OutputData_P;
    signal_length = min(size(yP), size(uP));
    yP = yP(1:signal_length);
    uP = uP(1:signal_length);
    tfdata_P = iddata(yP, uP, Ts);

    tf_Plant = tfest(tfdata_P, NP, NZ);
    tf_Plant_TD = tf_Plant;

    % -------------------------------------------------
    % TF Open and Closed Loop
    TF_OpenLoop_TD = tf_Controller*tf_Plant_TD;
    TF_ClosedLoop_TD = feedback(tf_Plant_TD*tf_Controller, 1);

    figure(1); step(TF_ClosedLoop_TD); title ('Closed Loop: Step Response');

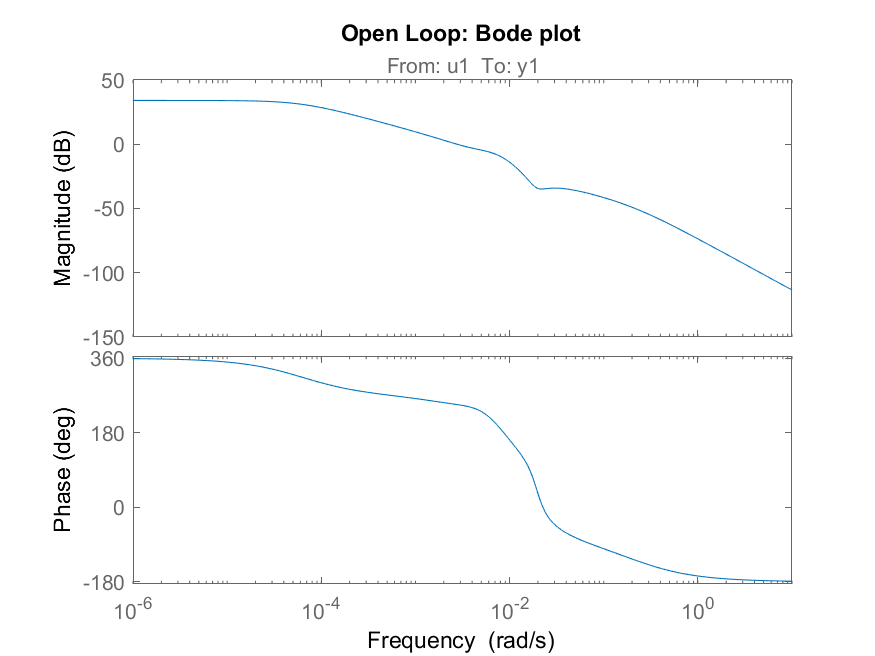

    figure(2); bode(TF_OpenLoop_TD); title ('Open Loop: Bode plot');

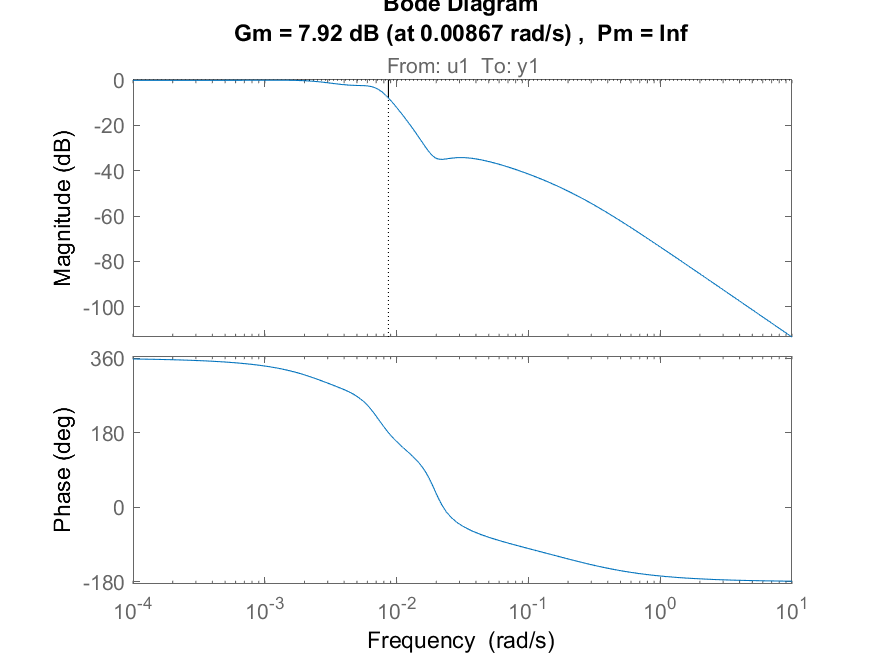

    figure(3); margin(TF_OpenLoop_TD);

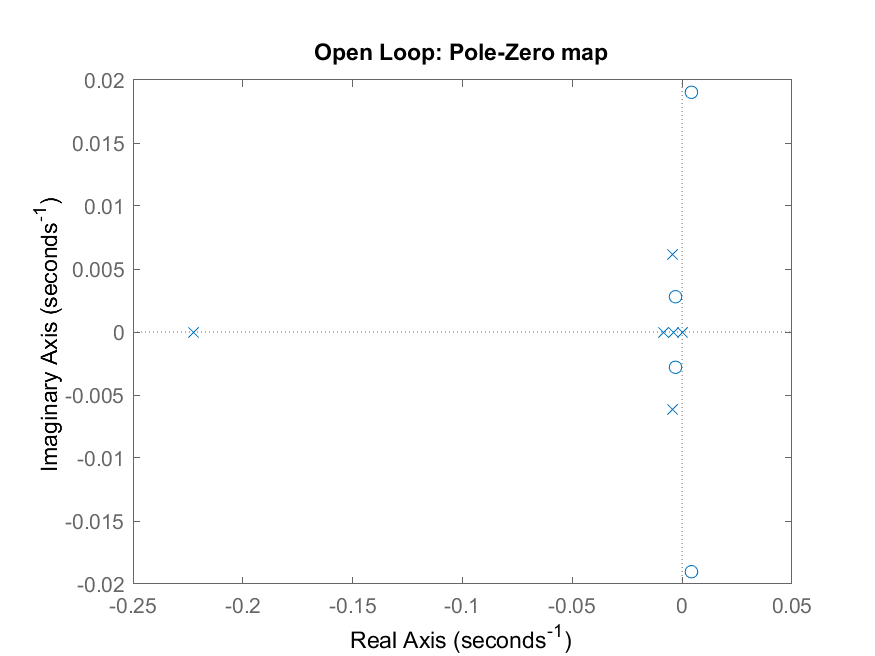

    figure(4); pzmap(TF_OpenLoop_TD); title ('Open Loop: Pole-Zero map');

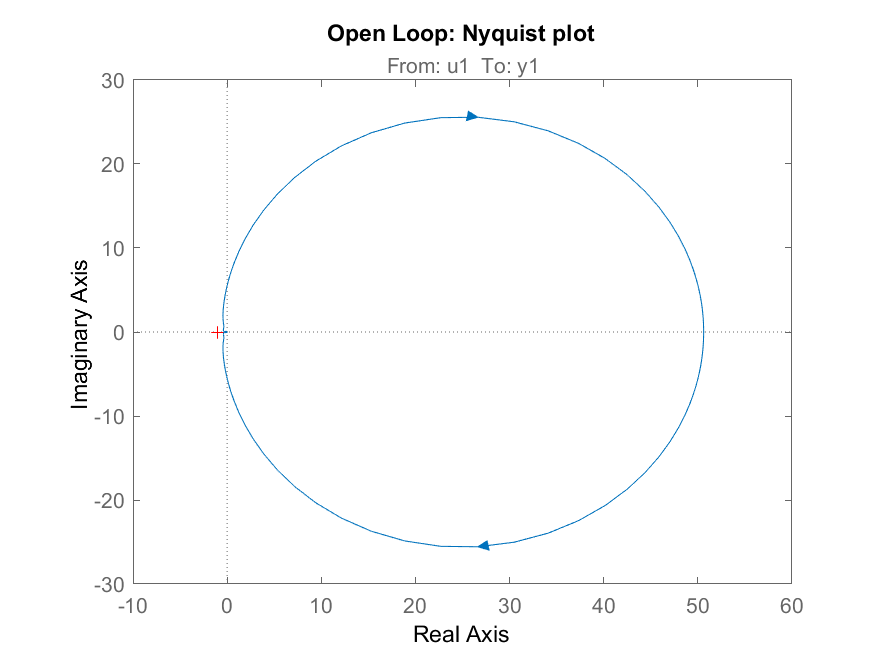

    figure(5); nyquist(TF_OpenLoop_TD); title ('Open Loop: Nyquist plot');

    % Save TFs
    save('RL_TransferFunctions_V5', 'NP', 'NZ', 'tf_Controller', 'tf_Plant', 'tf_Plant_TD', 'TF_OpenLoop_TD', 'TF_ClosedLoop_TD')
end

% ------------------------------------------------------------------------
% Environment Reset function
% Randomize Reference_Signal between 0 and 100
% Reset if the controlled speed drops below zero or exceeds 100
% ------------------------------------------------------------------------
function in = localResetFcn(in, RL_System)
    block_Reference_Signal = strcat (RL_System, '/Reference_Signal');
    Reference_Signal = 20+randi(80) + rand;
    in = setBlockParameter(in, block_Reference_Signal, ...
        'Value', num2str(Reference_Signal));

    % Randomize initial condition of the flow (0 and 100)
    block_Actual_Flow = strcat (RL_System, '/Plant/Process/FLOW');
    Actual_Flow = 20 + randi(80) + rand;
    in = setBlockParameter(in, block_Actual_Flow, 'Bias', num2str(Actual_Flow));
end
